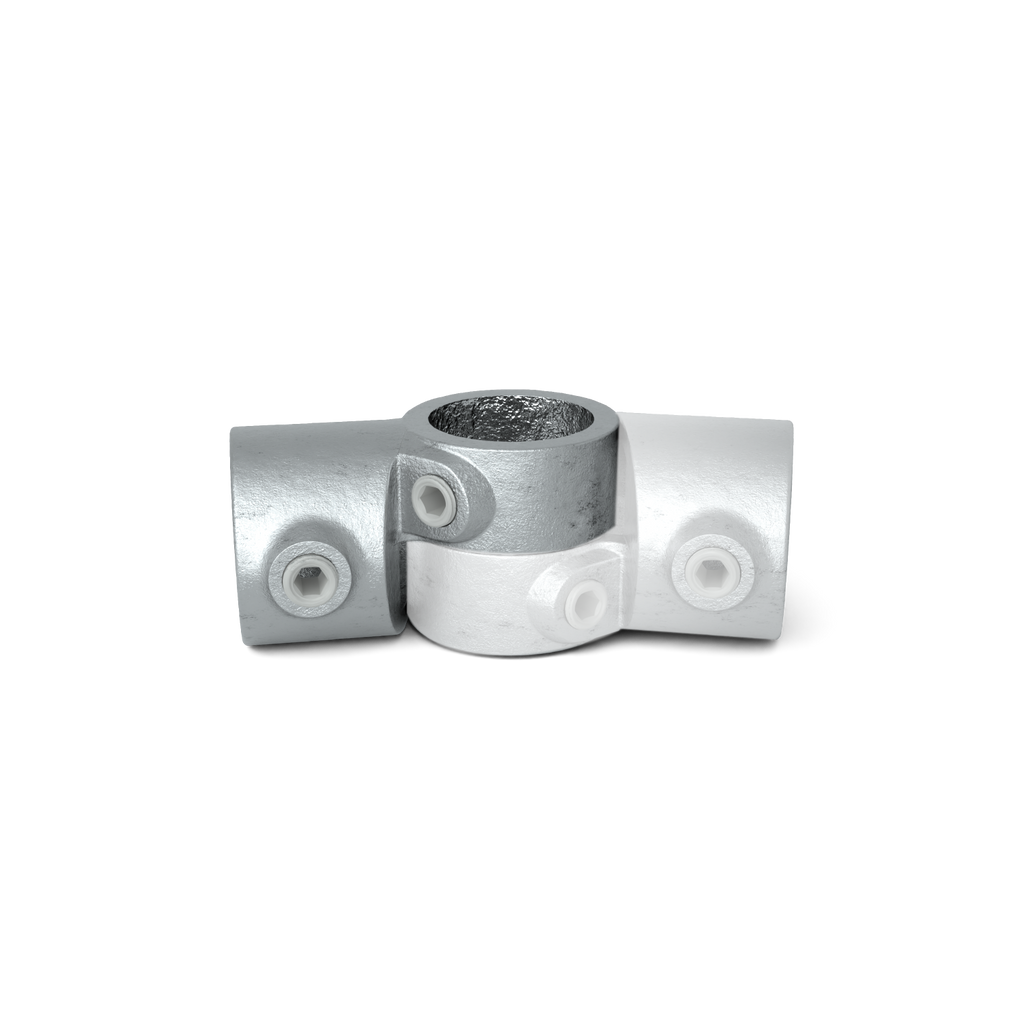

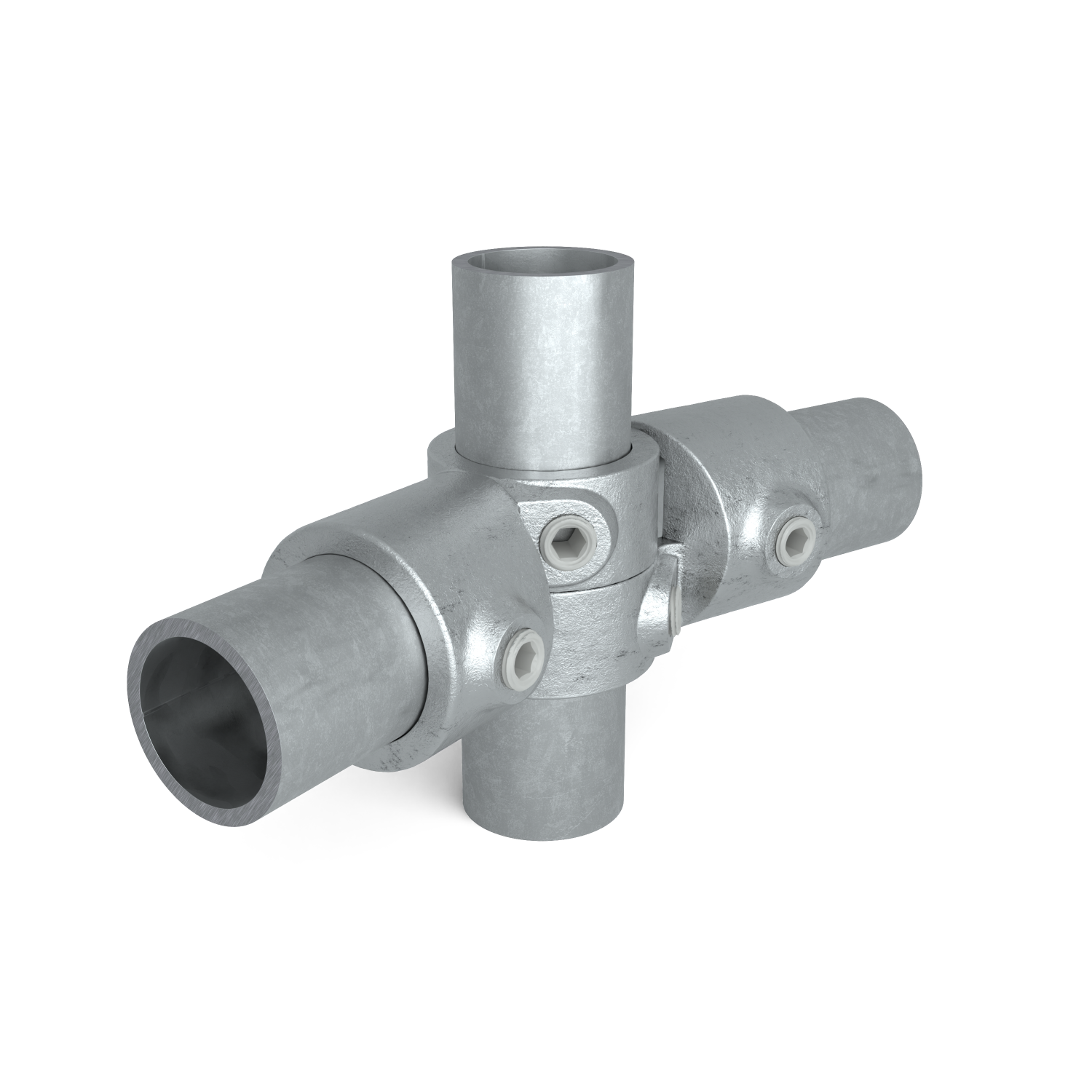

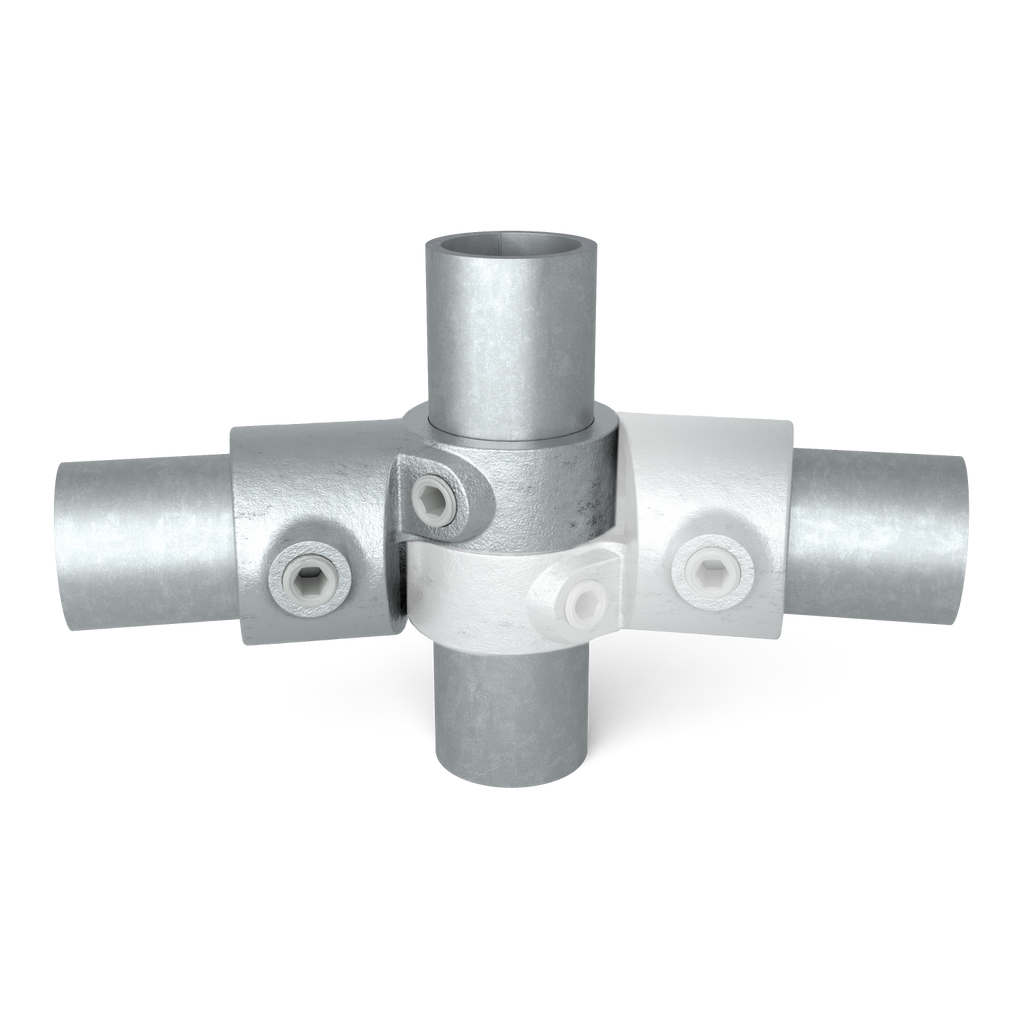

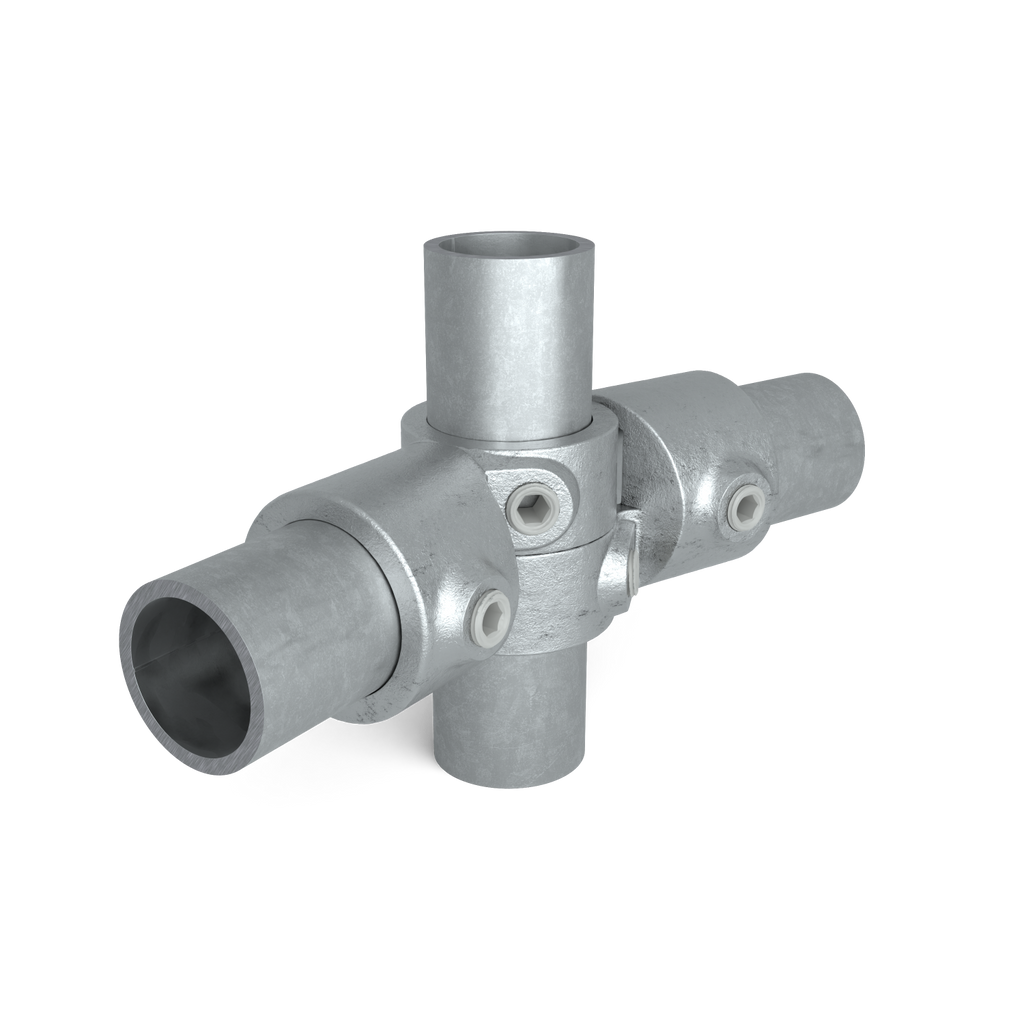

Let op: om de buiskoppeling zoals op de afbeelding te maken zijn er 2 verstelbare hoekstukken nodig.

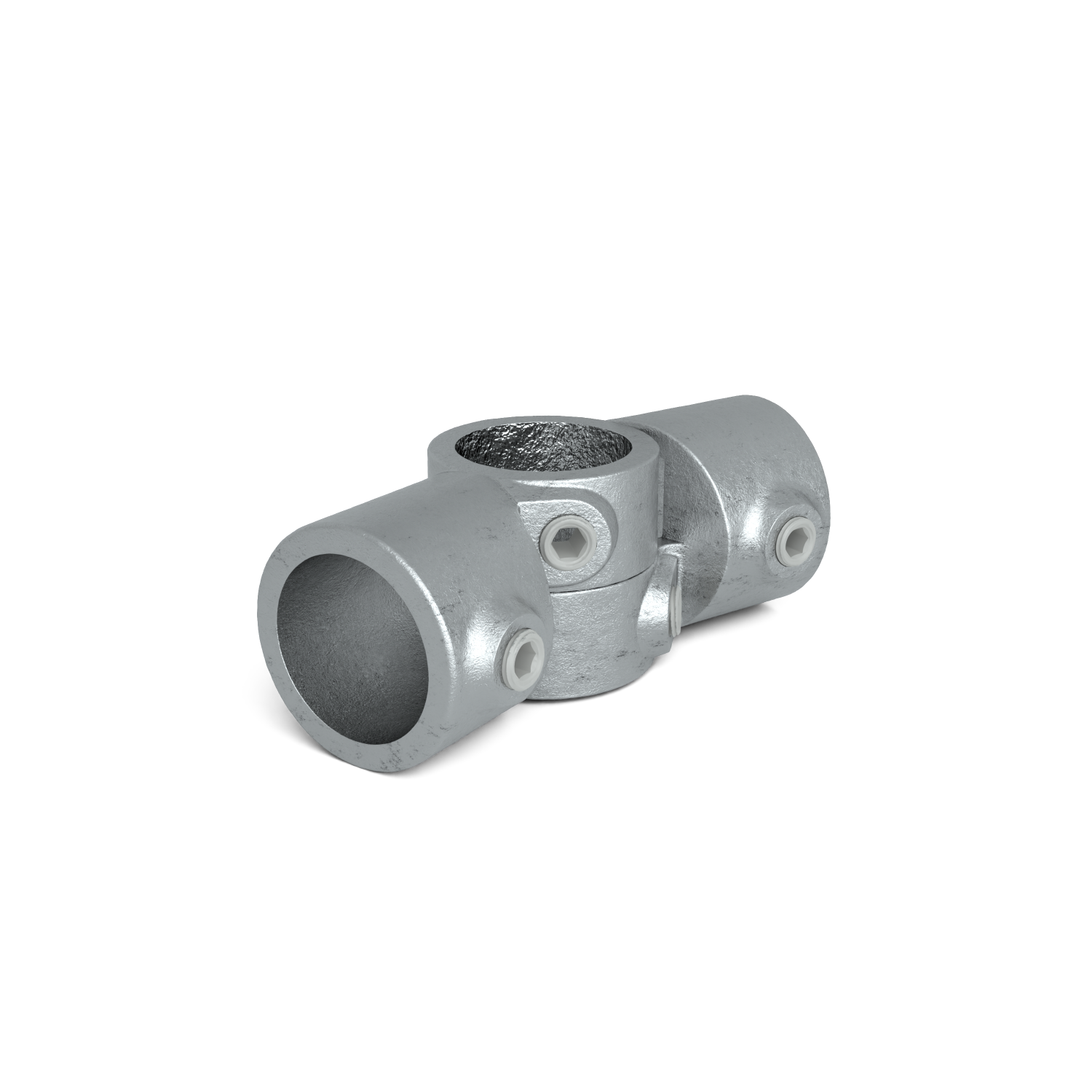

Het verstelbare hoekstuk maakt het mogelijk om twee steigerbuizen met elkaar te verbinden onder een instelbare hoek van 90° tot 240° aan een doorlopende buis. Dit is een alternatief voor het hoekstuk 90°, dat altijd een vaste hoek heeft. Deze koppeling wordt per stuk geleverd; voor een complete verstelbare hoekverbinding zijn dus twee hoekstukken nodig die samen het scharnierende knooppunt vormen.
De ingestelde hoek wordt vastgezet met de stelschroeven. Hiermee creëer je een stabiele hoek groter dan 90°, bijvoorbeeld bij schuine of afwijkende frameconstructies. Wanneer de hoek juist variabel moet blijven en niet geborgd mag worden, kan een borgring worden toegepast. Deze voorkomt dat het hoekstuk over de lengte van de buis verschuift, terwijl de draaibeweging behouden blijft.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
Montage met stelschroef
Onze buiskoppelingen worden gemonteerd door de stelschroef (standaard inbegrepen) vast te draaien tegen de buis. Dankzij dit slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met slechts een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is al voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm), gebruik wel de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

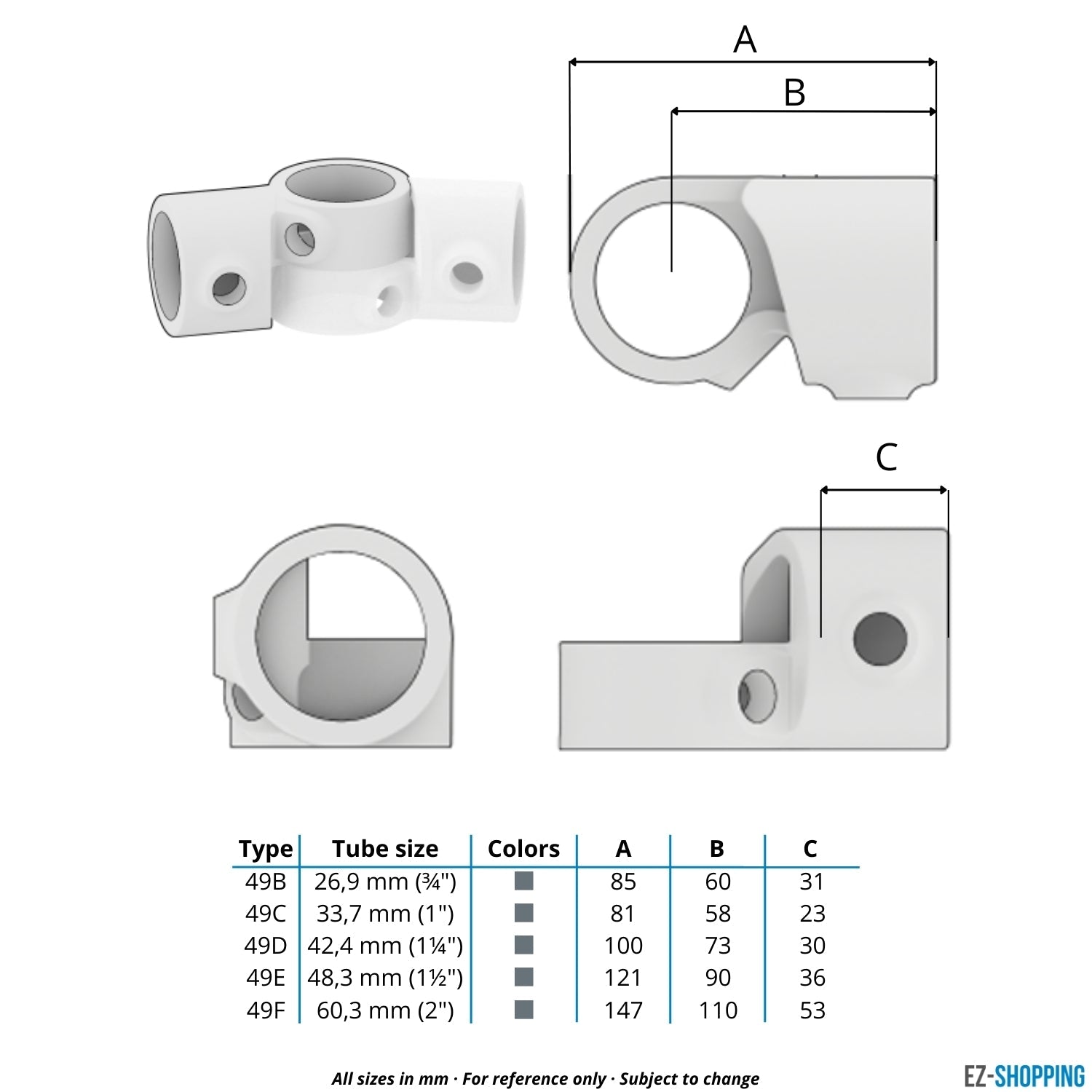

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
TÜV gecertificeerd
Deze buiskoppeling is TÜV SÜD gecertificeerd. Dit onafhankelijke keurmerk bevestigt dat het product voldoet aan strenge internationale kwaliteits- en veiligheidseisen. Het certificaat geeft inzicht in de maximale buigbelasting (bending load) en treklast (tensile load), uitgedrukt in kiloNewton (kN). Zo weet je exact welke krachten deze verbinding veilig kan opnemen. Meer weten over onze steigerbuis buiskoppelingen? Lees dan de blog Alles over buiskoppelingen.
Vergelijkbare artikelnummers:
Dit product is vergelijkbaar met of een alternatief voor de volgende artikelnummers:
- 49C (Type)
- T-148B (Tubeclamps)
- 148-B (Tubeclamps Ltd.)
- C25G25 (Fast Clamp)
- 148-B34 (Interclamp)
- 45462 (Kee Klamp)
