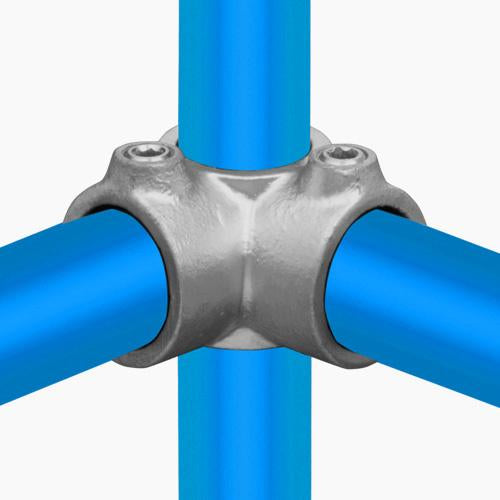

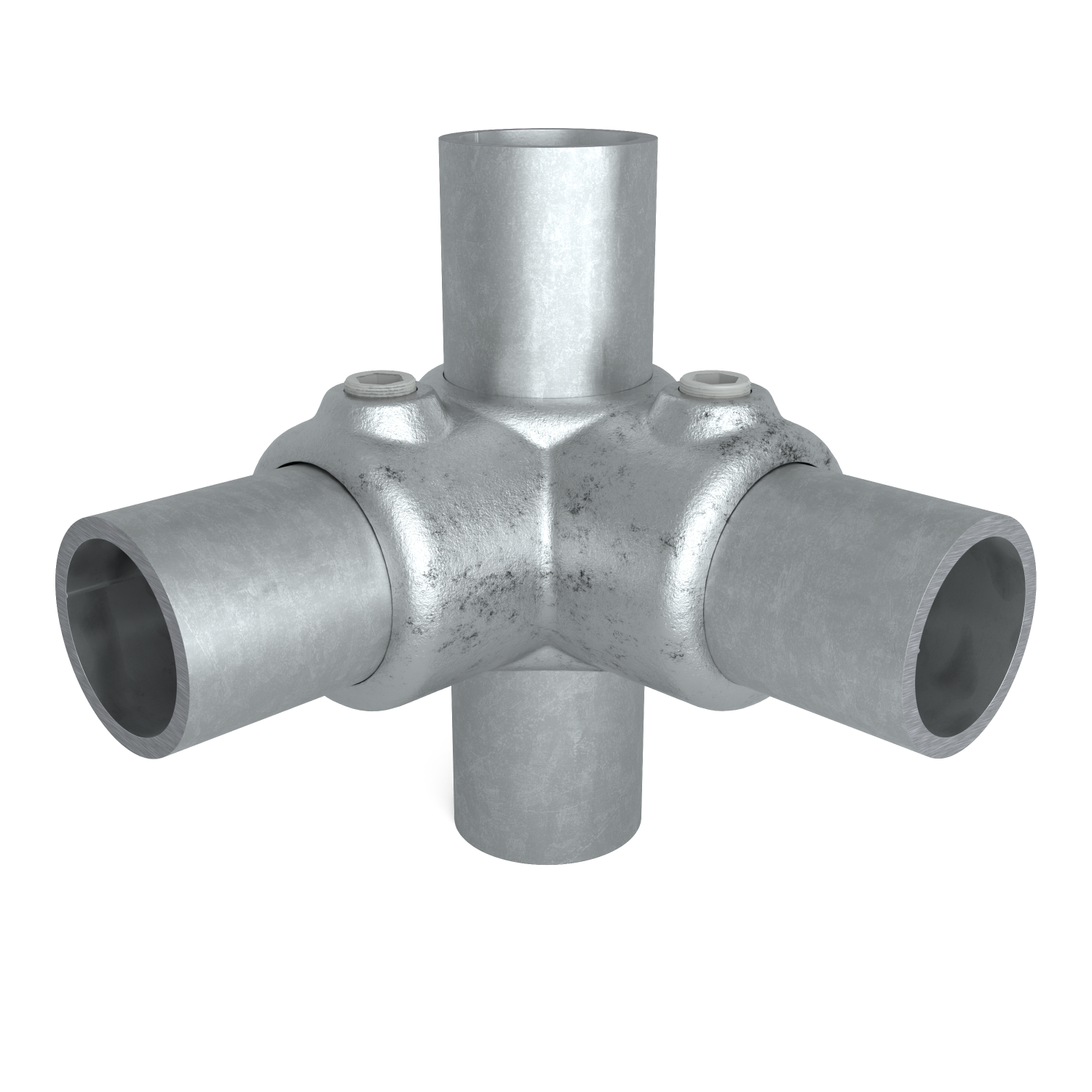

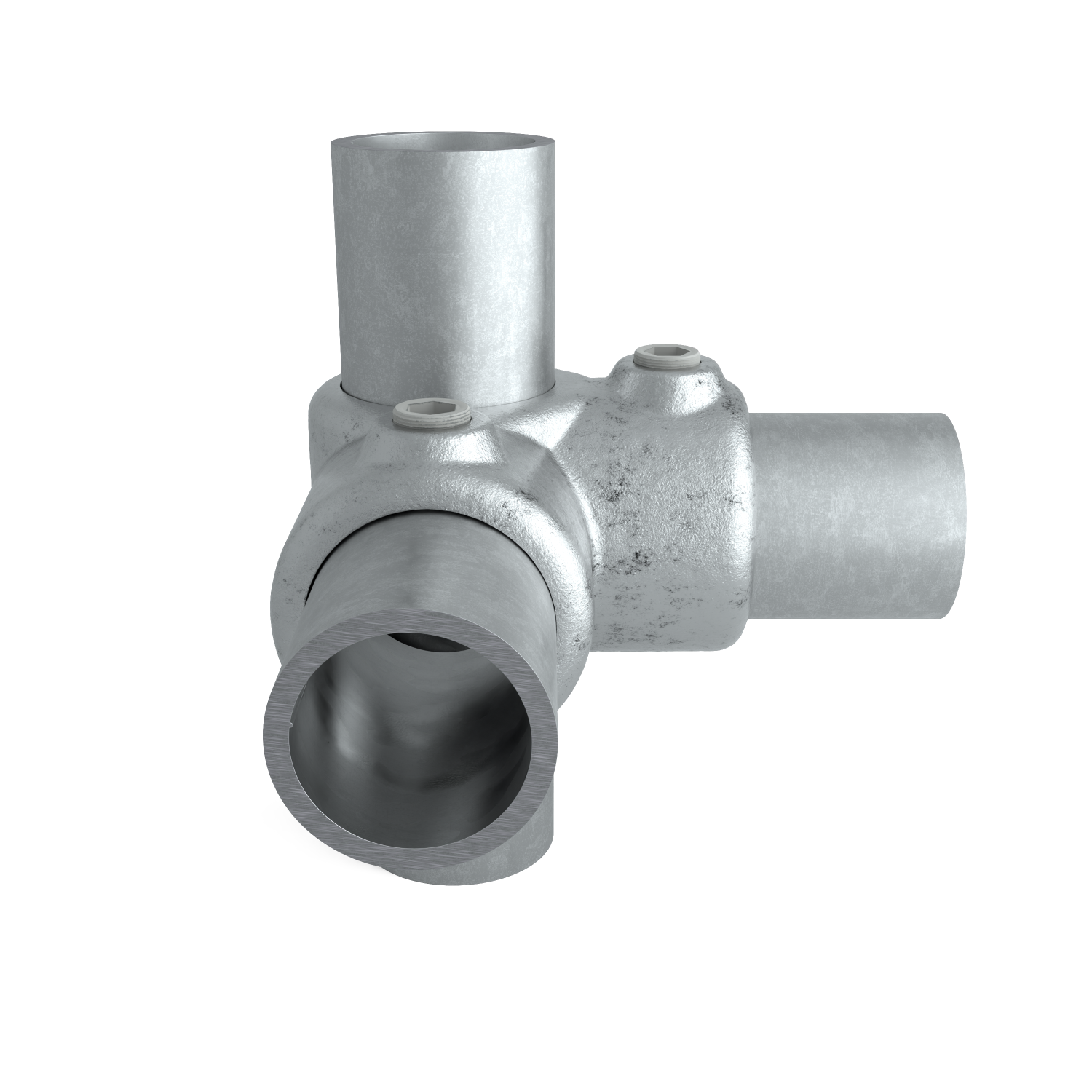

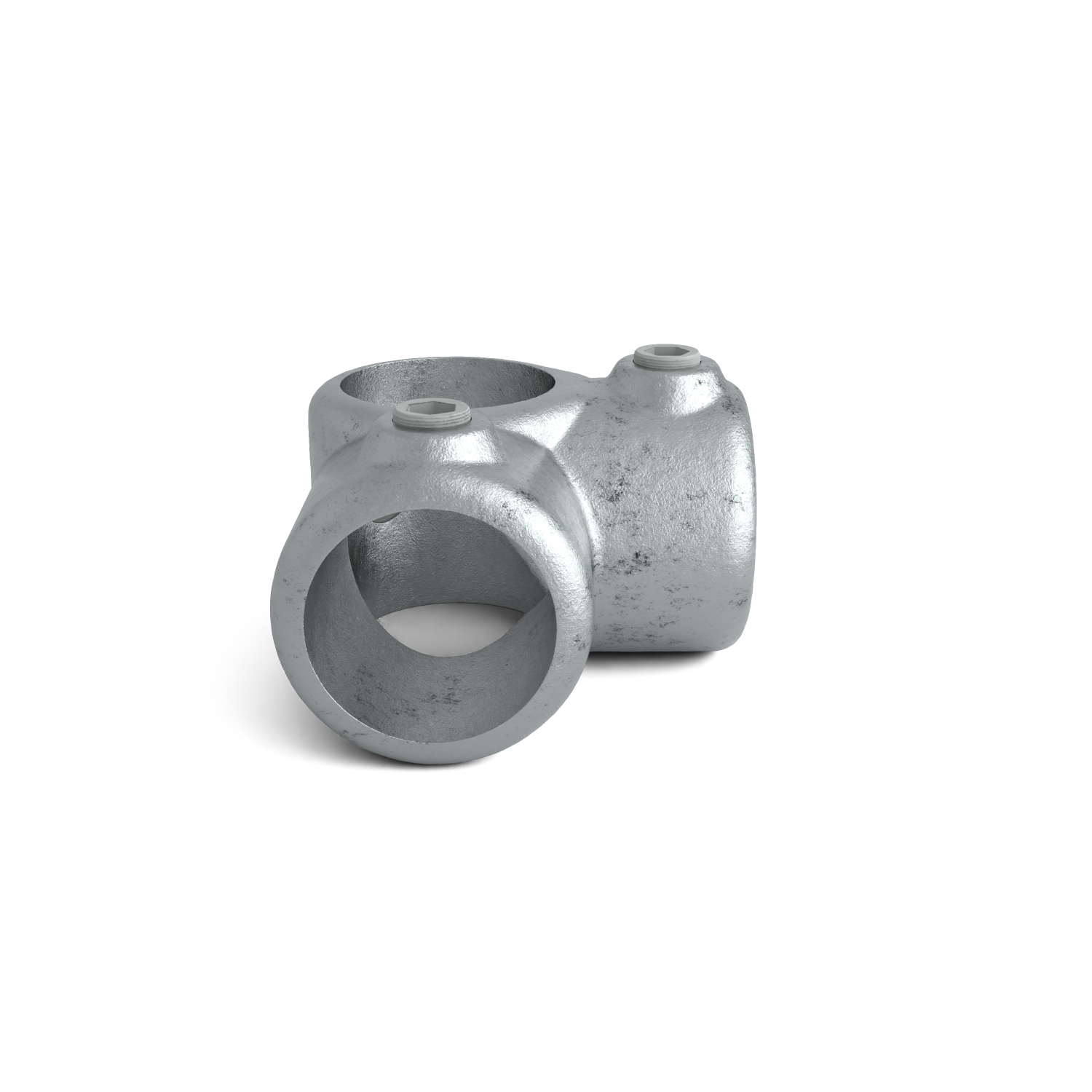

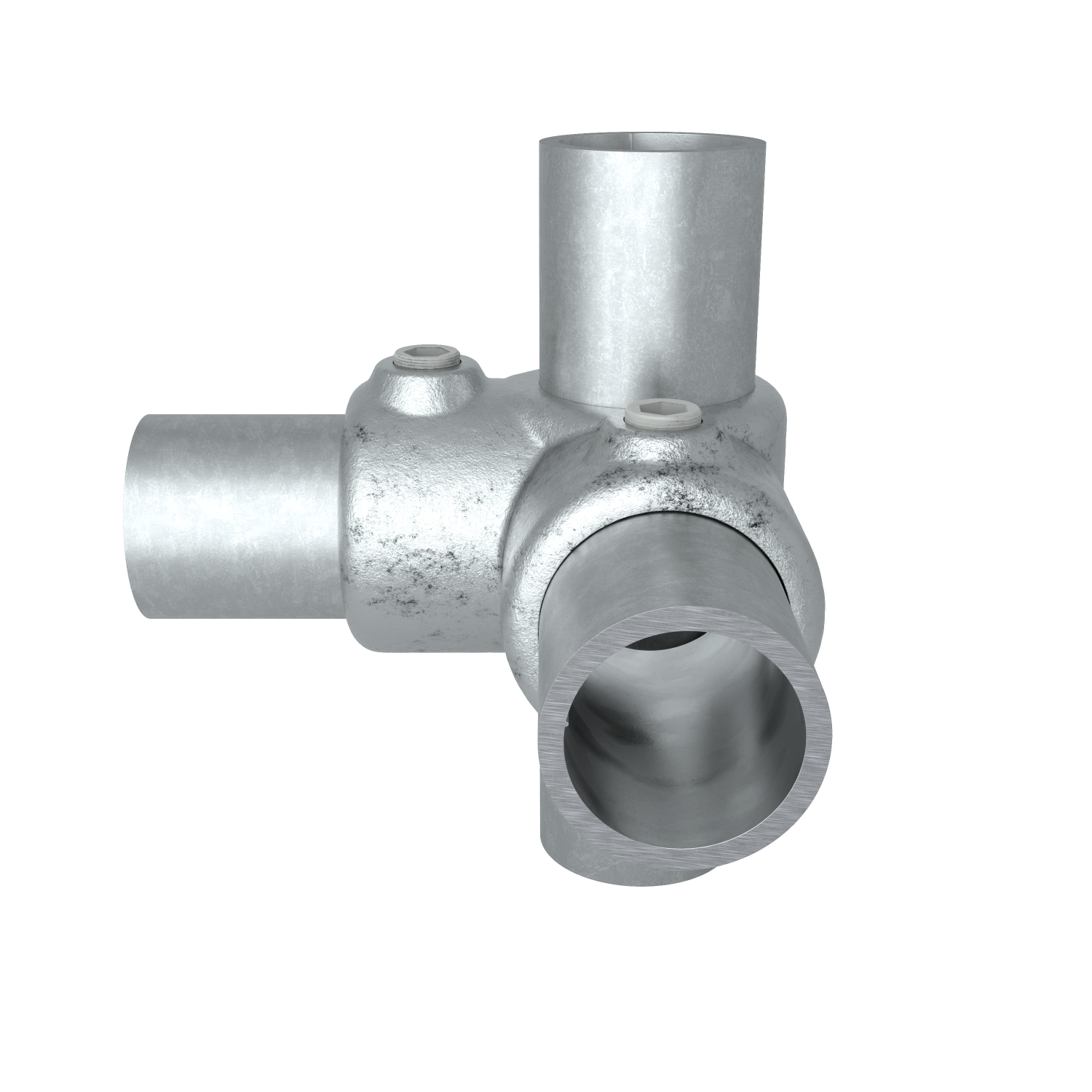

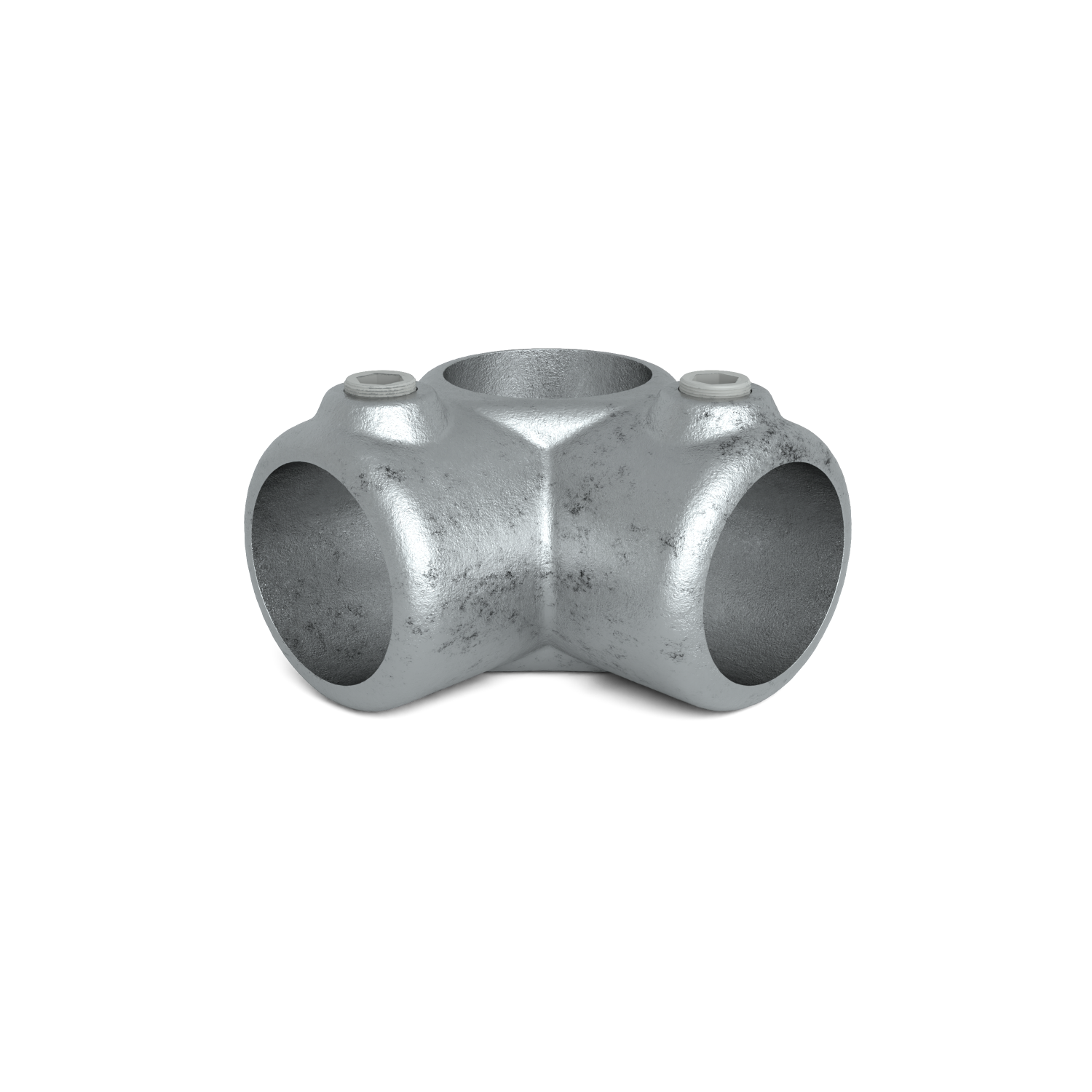

De buiskoppeling Hoekstuk 90° wordt gebruikt voor hoekverbindingen van 90 graden met drie steigerbuizen. In tegenstelling tot het Kniestuk 3-weg is het bij deze koppeling mogelijk om één buis doorlopend door de fitting te laten lopen.

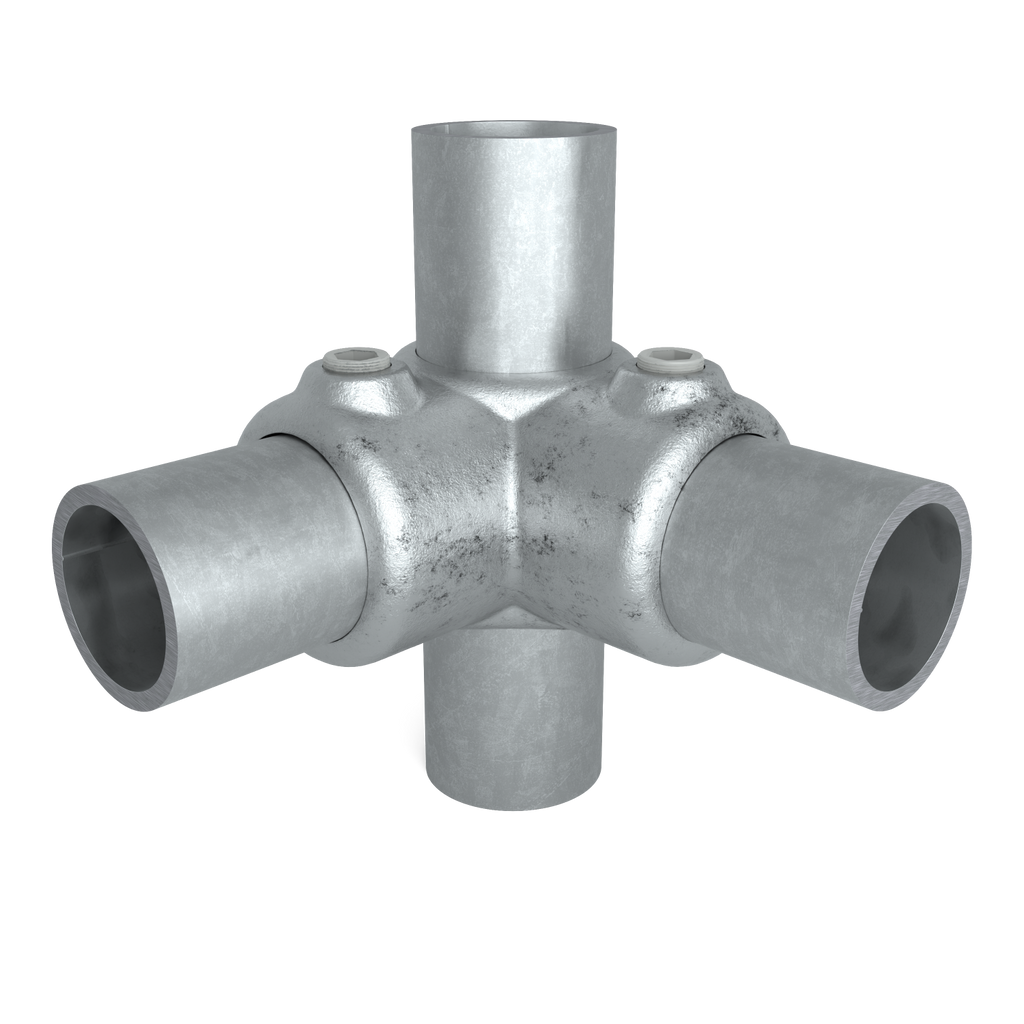

Deze koppeling wordt veel toegepast bij tussenrelingen van relingwerk waar een hoek gemaakt moet worden. Daarnaast is deze koppeling geschikt voor hoeken van stellingen, frames en tafels van steigerbuis. Vaak wordt het Hoekstuk 90° gecombineerd met het Kniestuk 3-weg om complete hoekconstructies te creëren.
De doorlopende buis in deze koppeling moet uit één geheel bestaan. Het is niet mogelijk om twee losse buizen in elkaars verlengde in de fitting te plaatsen om daarmee een doorlopende verbinding te maken.
Montage met stelschroef
Deze buiskoppeling wordt gemonteerd met een meegeleverde stelschroef (inbusbout). Dankzij het slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm). Gebruik altijd de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

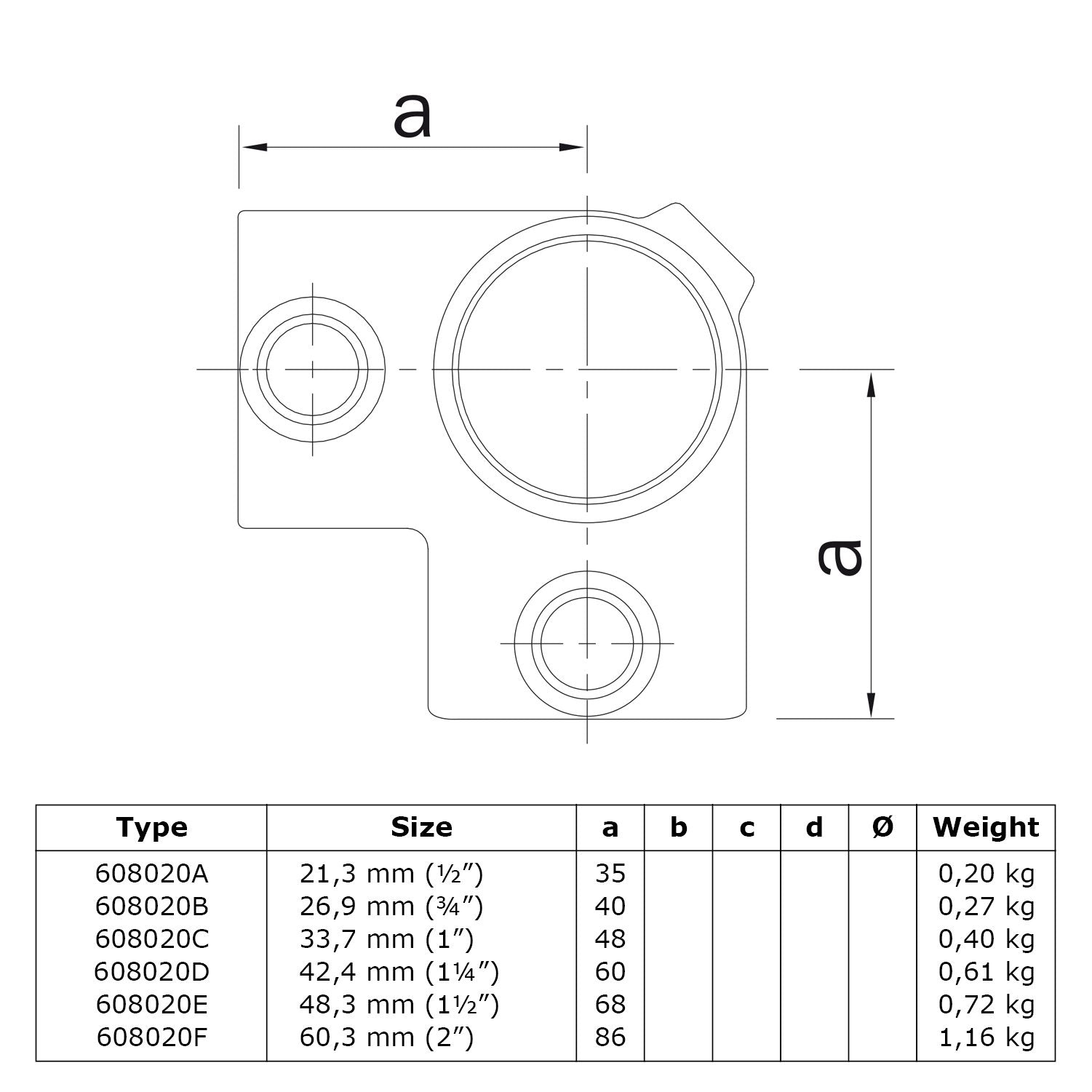

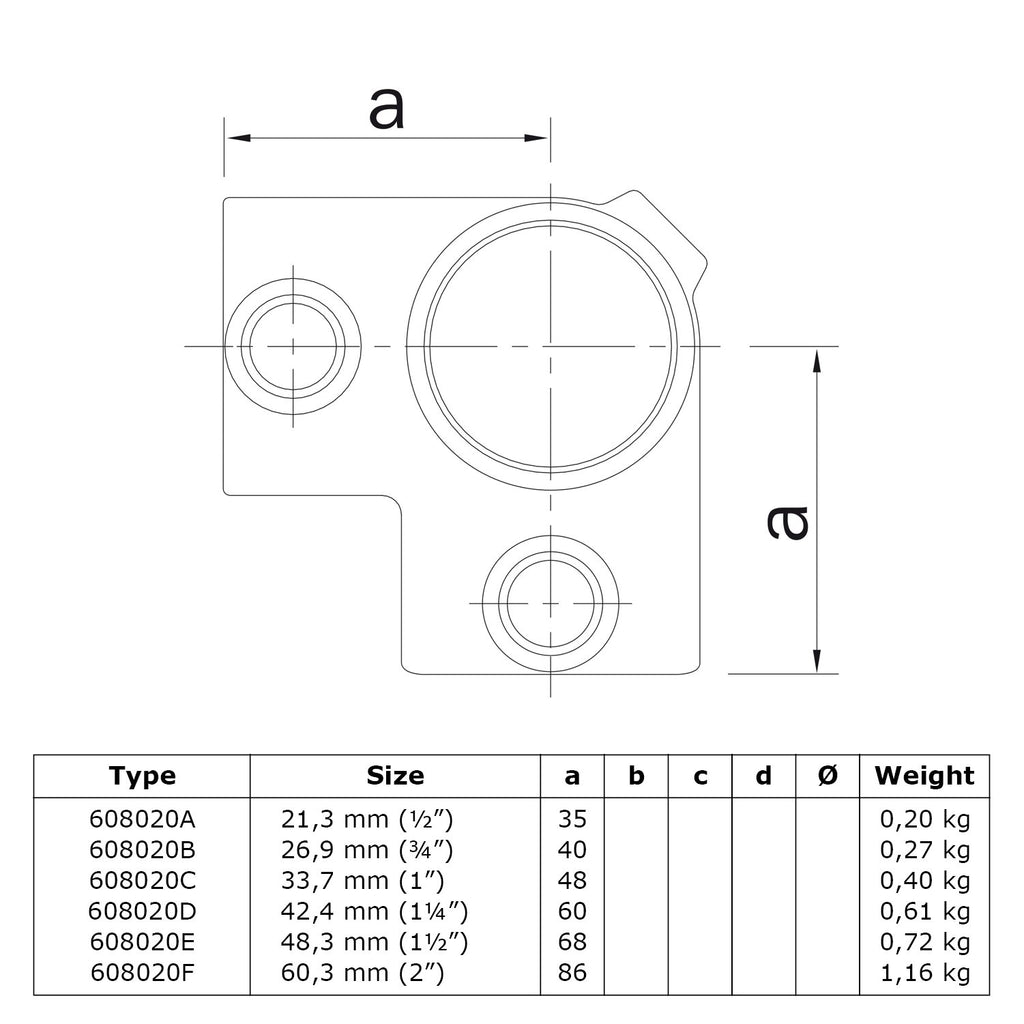

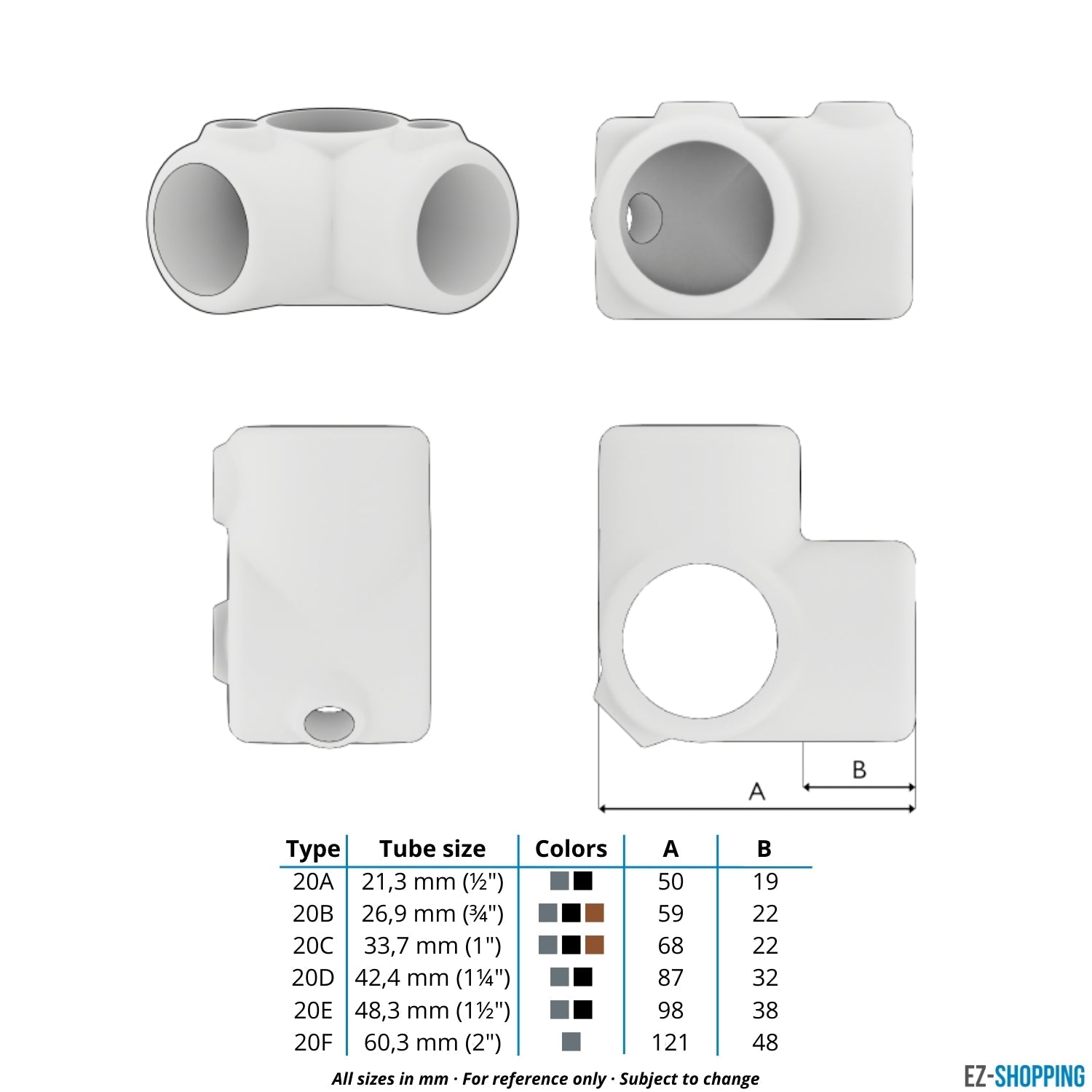

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
TÜV gecertificeerd
Deze buiskoppeling is TÜV SÜD gecertificeerd. Dit onafhankelijke keurmerk bevestigt dat het product voldoet aan strenge internationale kwaliteits- en veiligheidseisen. Het certificaat geeft inzicht in de maximale buigbelasting (bending load) en treklast (tensile load), uitgedrukt in kiloNewton (kN). Zo weet je exact welke krachten deze verbinding veilig kan opnemen.
Meer weten over steigerbuis buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Ook bekend onder artikelnummer:
20A (Type)
116G (Tubeclamps NL)
45768 (Kee Klamp)
