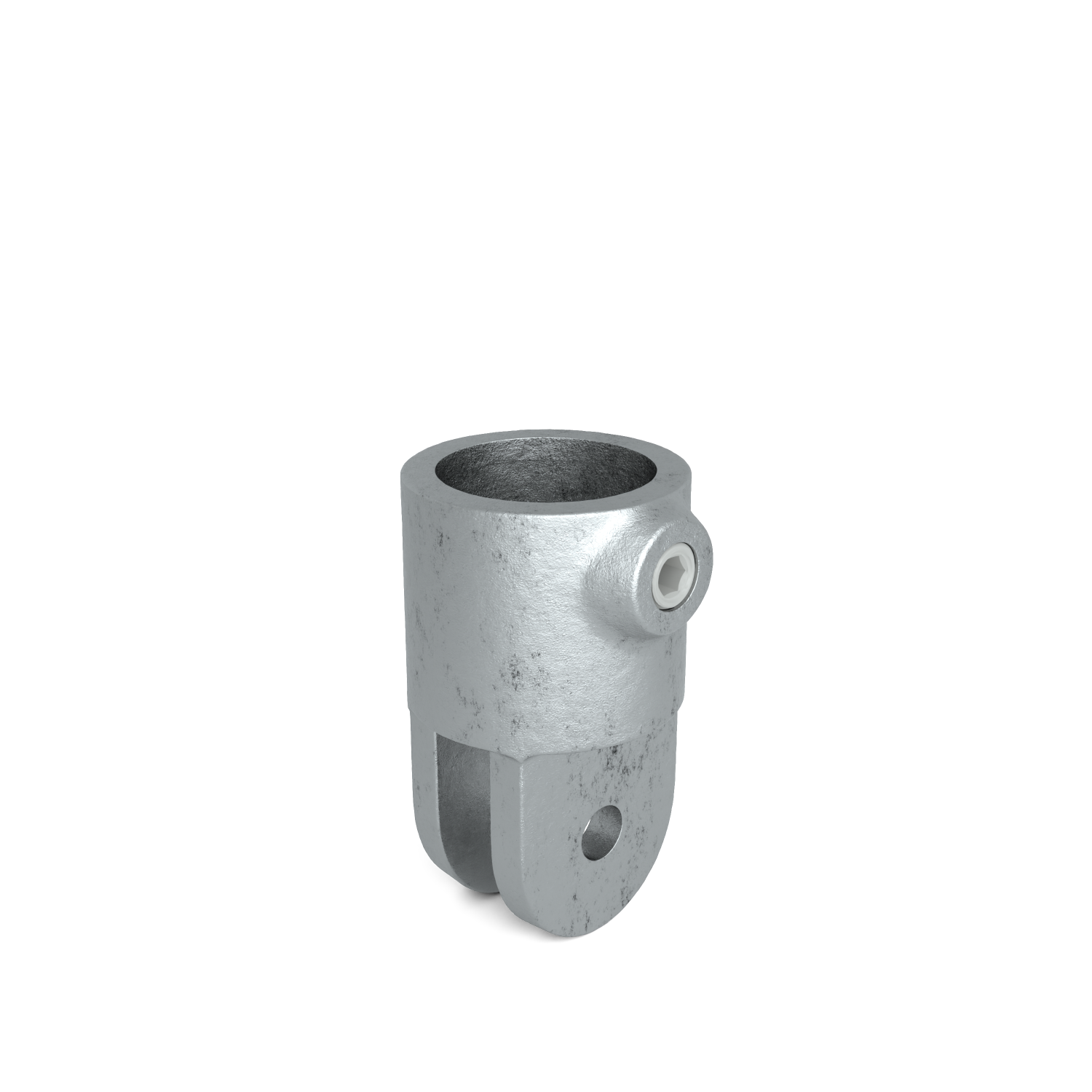

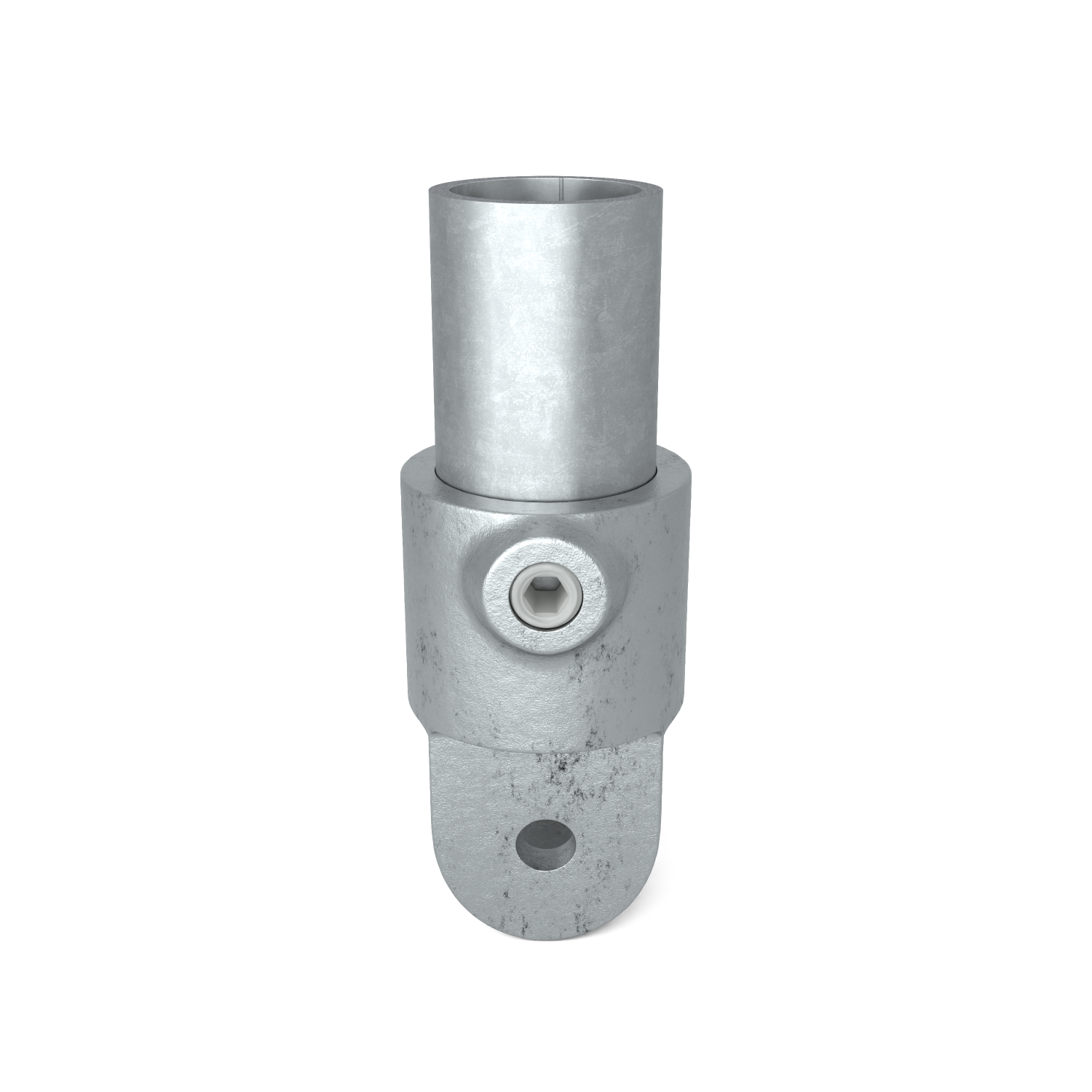

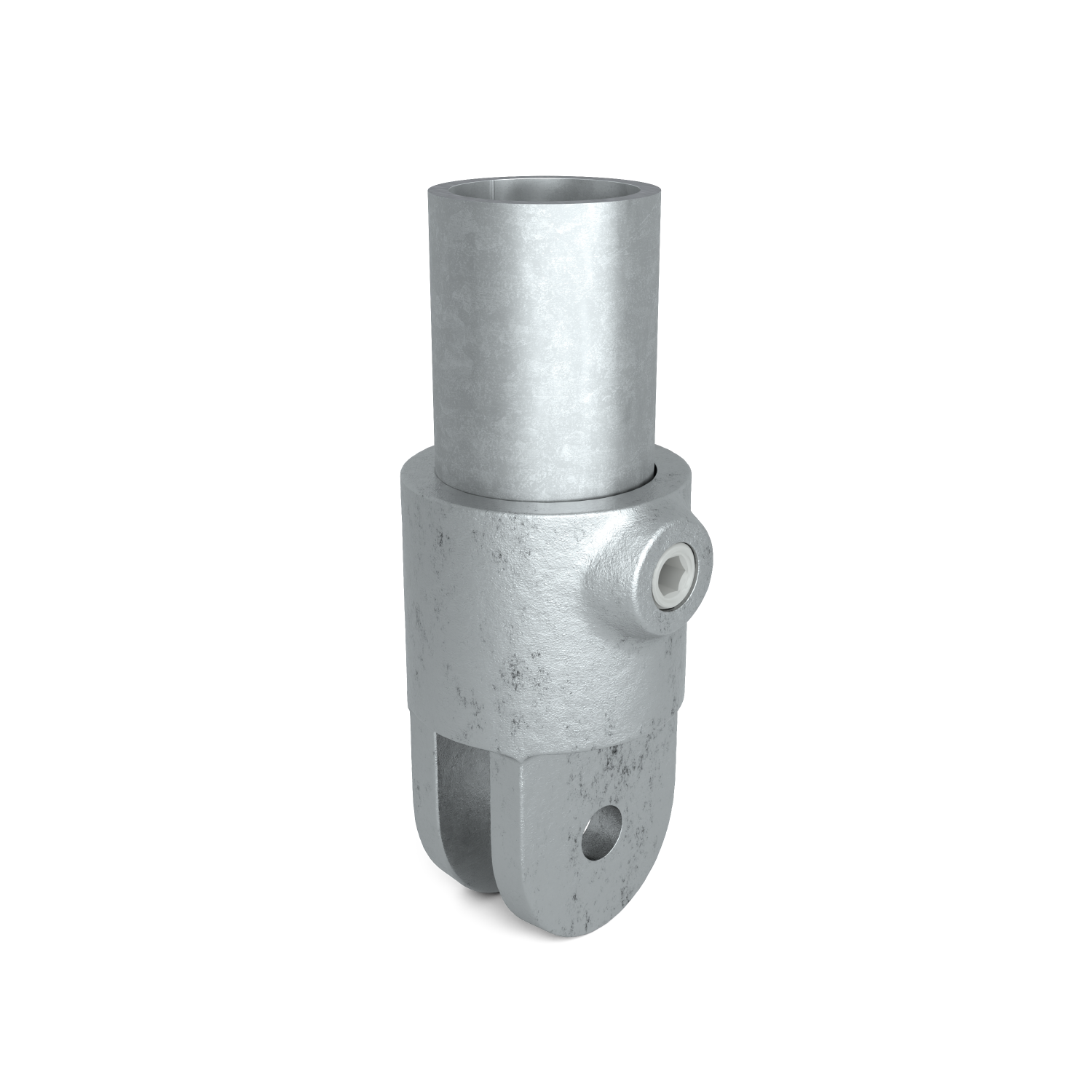

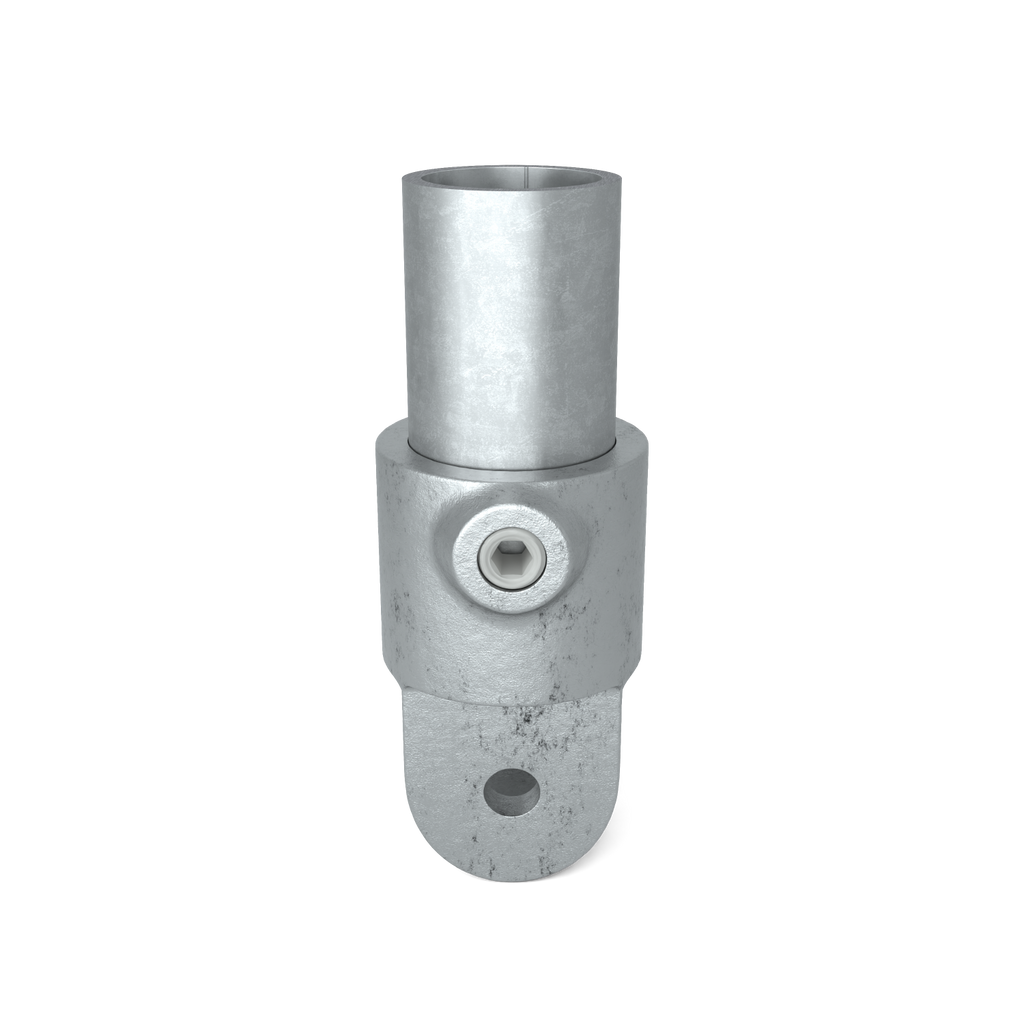

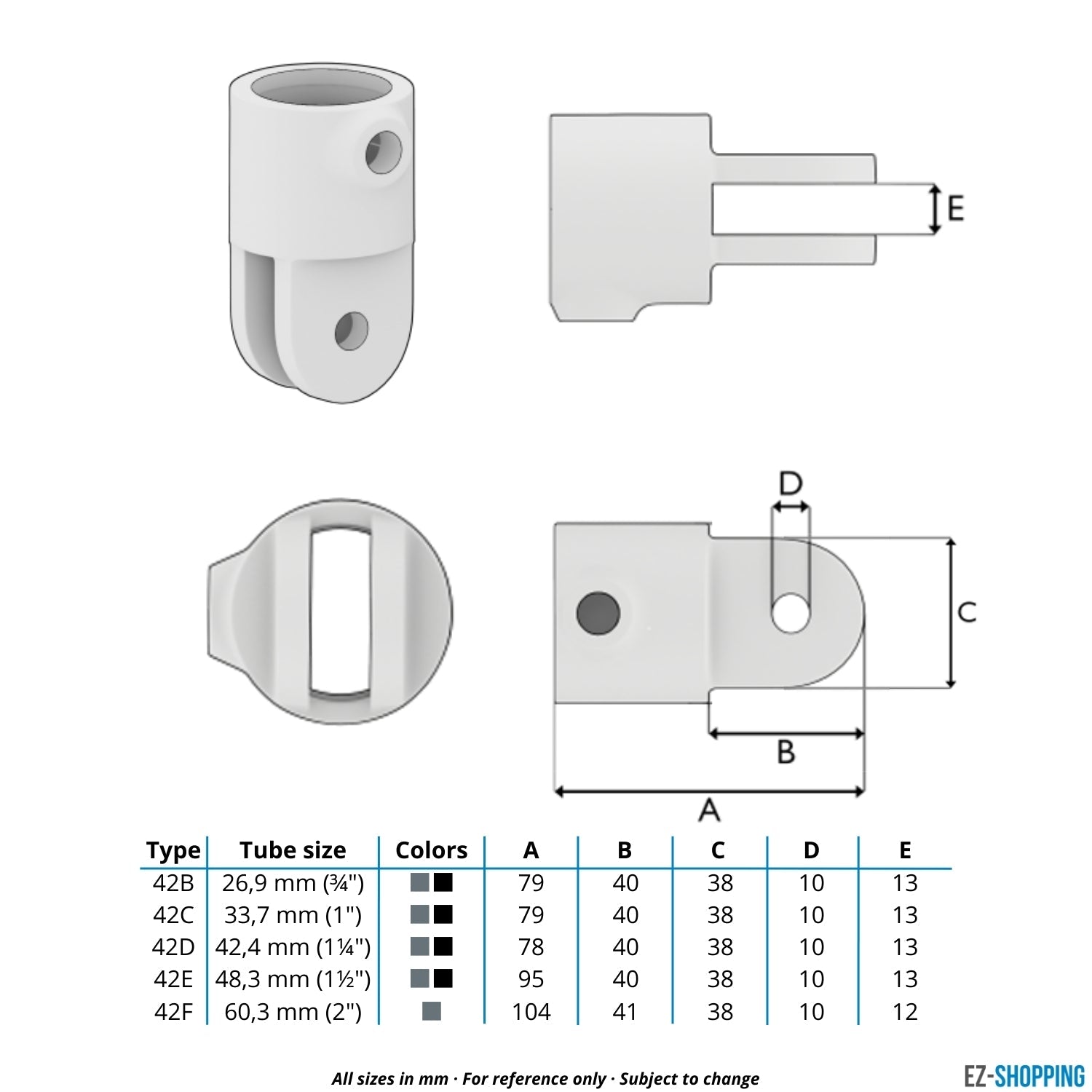

Het Hulsdeel scharnierstuk wordt gebruikt in combinatie met een Oogdeel scharnierstuk om een scharnierende verbinding te creëren. Samen vormen deze twee onderdelen een draaipunt tussen twee steigerbuizen.

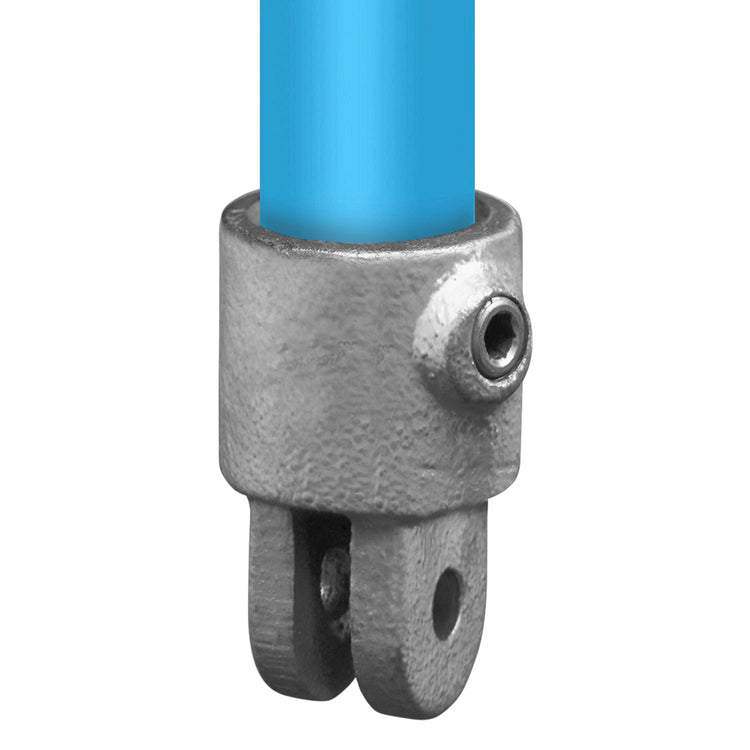

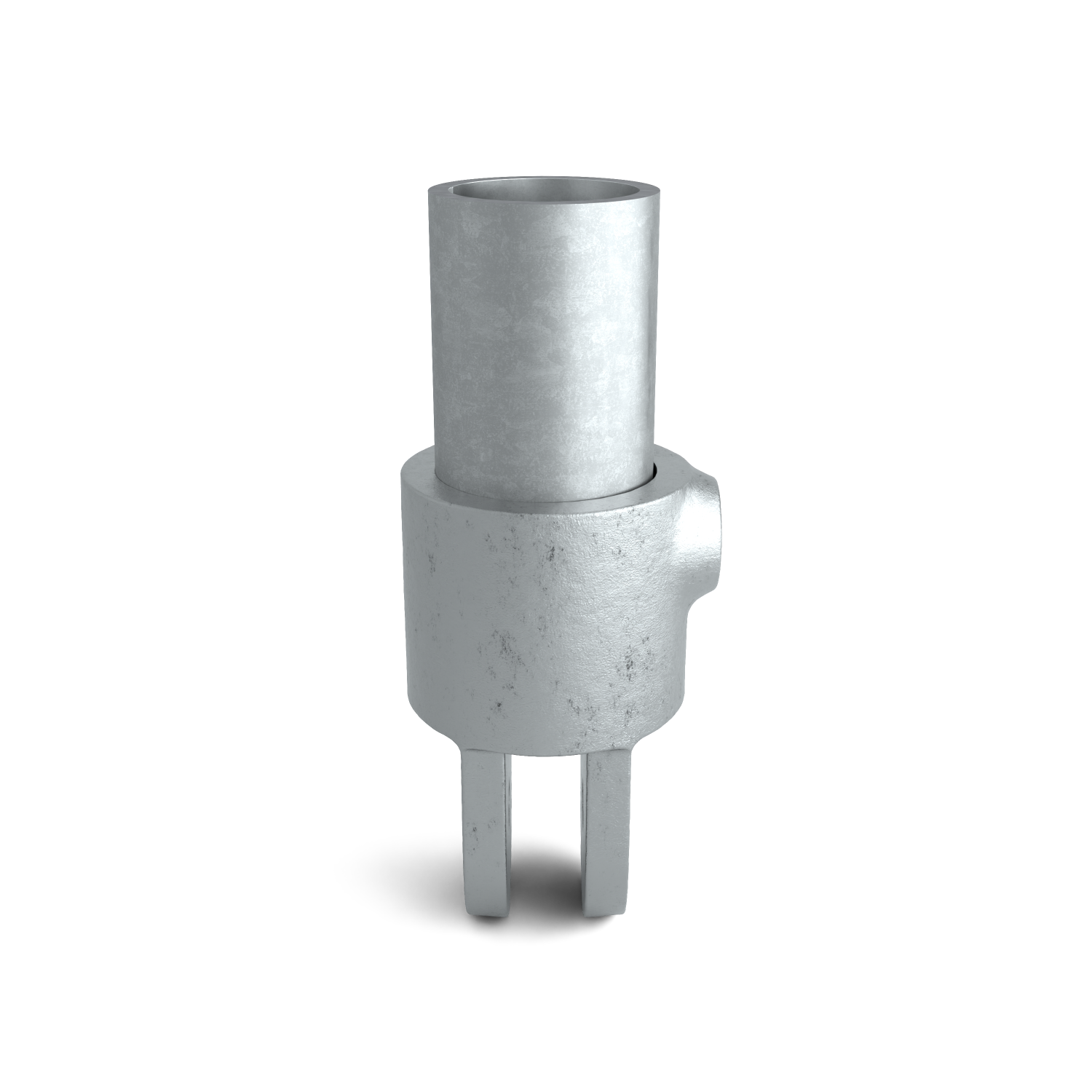

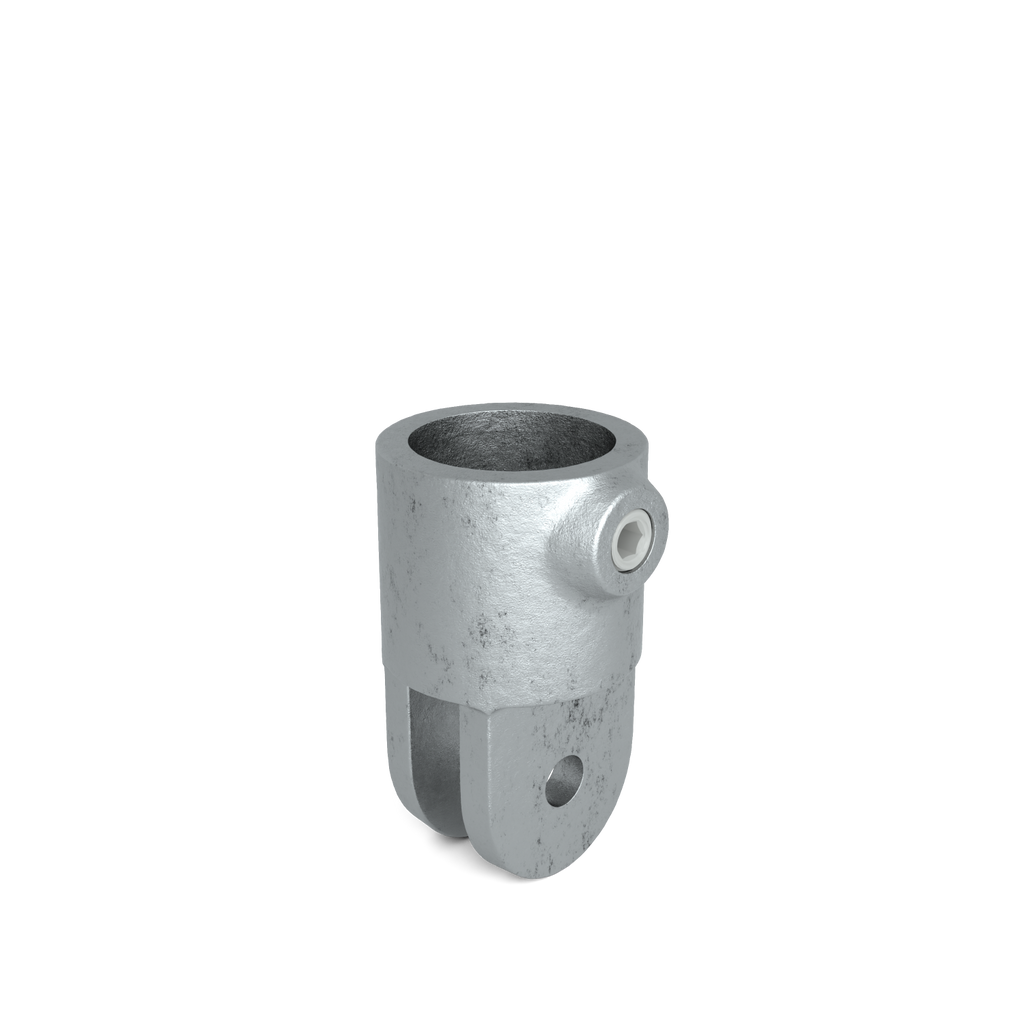

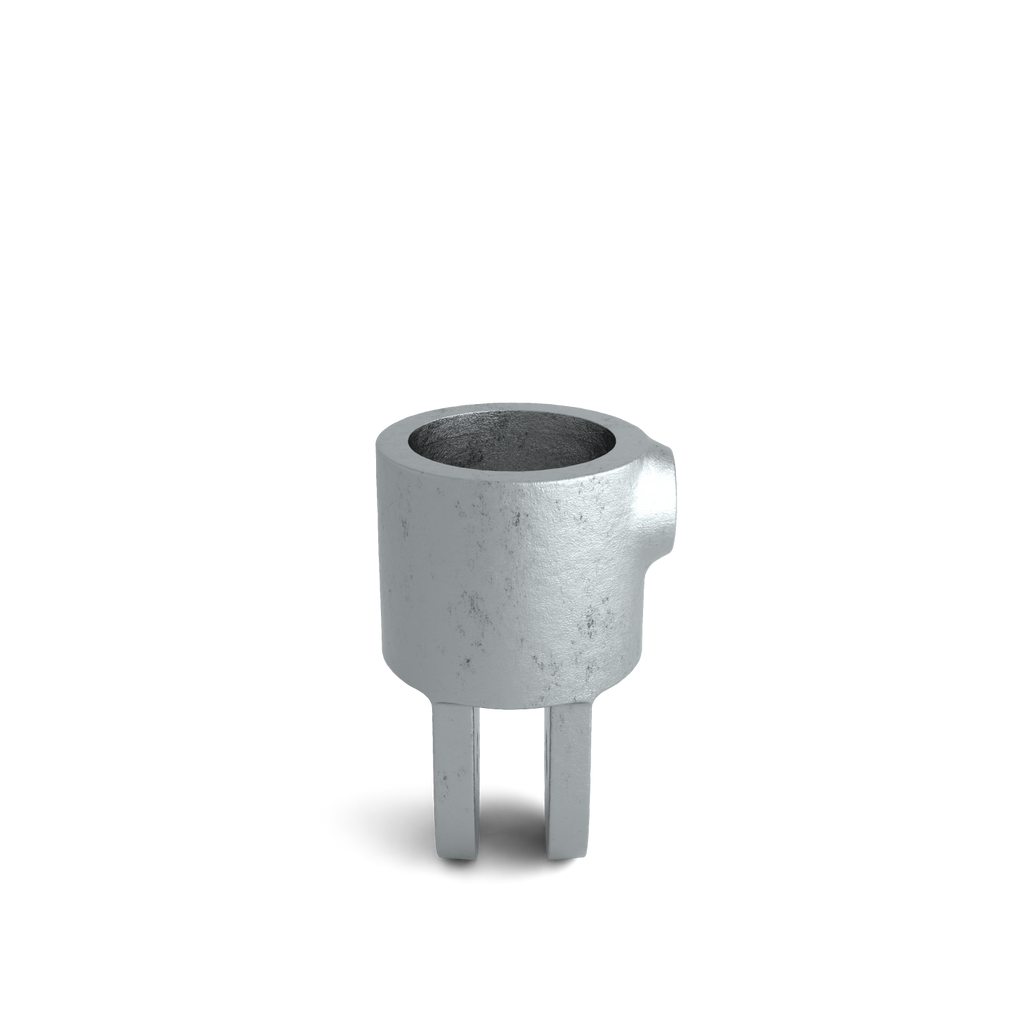

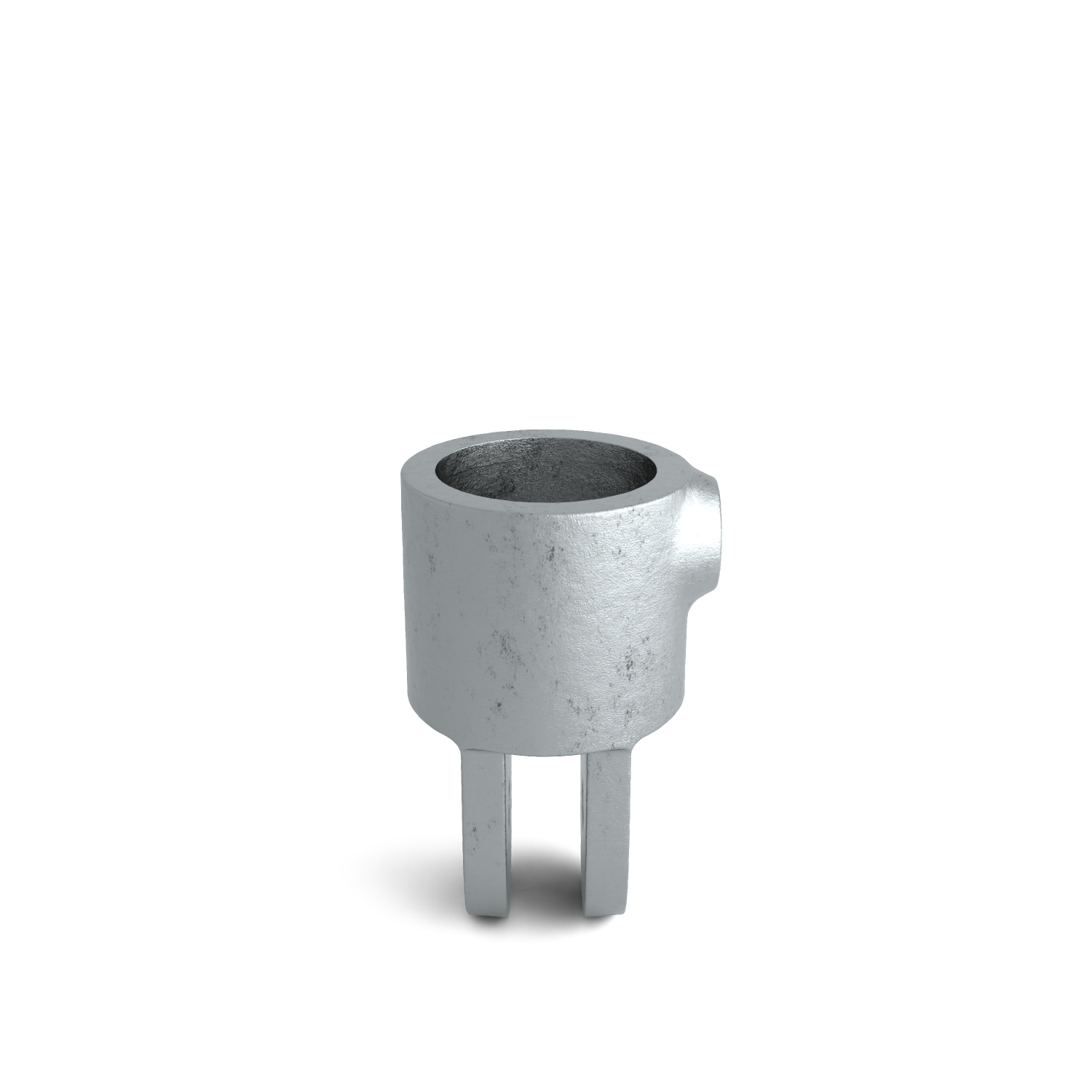

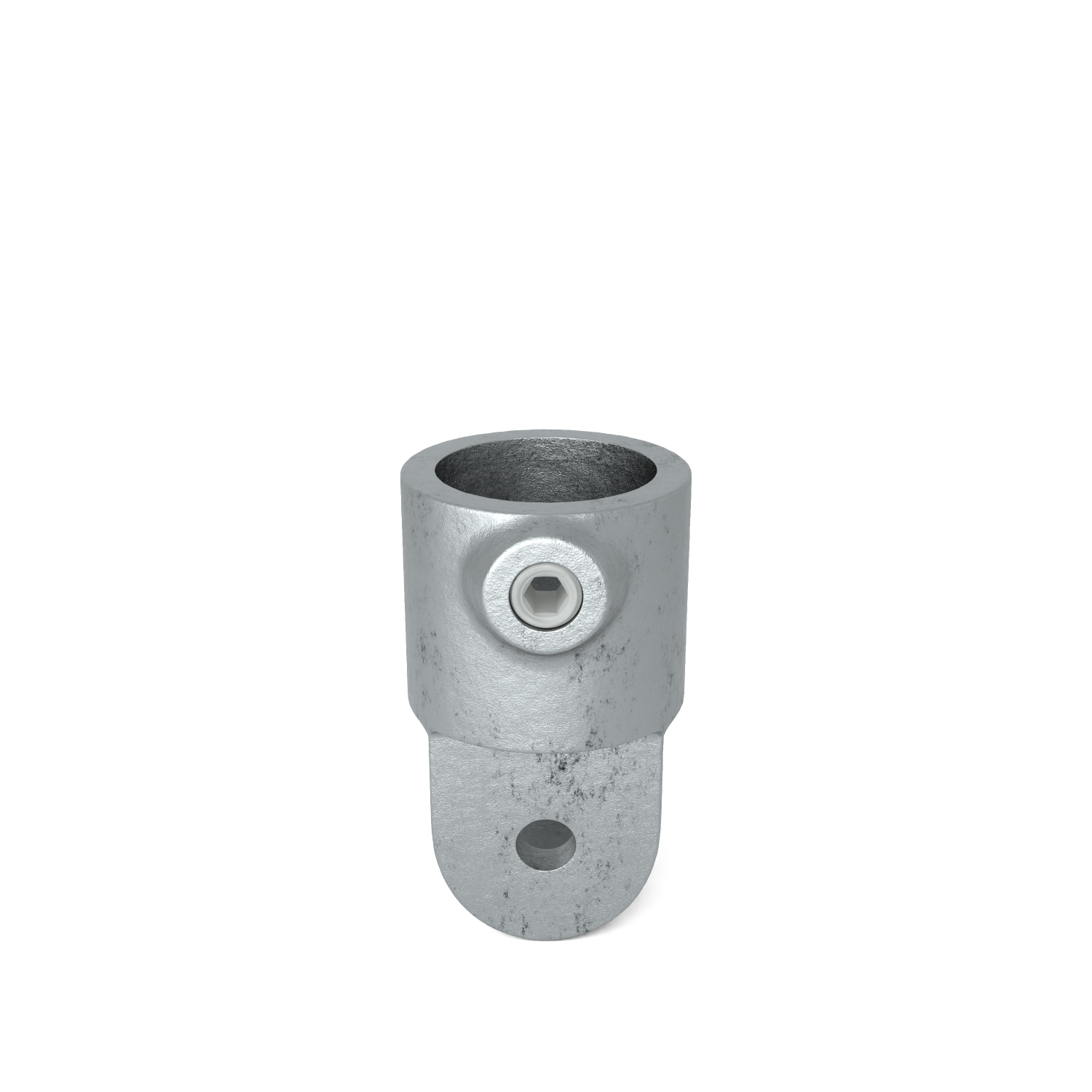

Het hulsdeel wordt om het uiteinde van de buis geklemd en vormt de scharnierzijde waarin het oogdeel draait. Door meerdere hulsdelen te combineren aan de dubbele varianten van oogdelen kunnen ook meervoudige scharnierconstructies worden opgebouwd.
De oogdelen en hulsdelen van verschillende diameters zijn onderling op elkaar toepasbaar. Hierdoor kunnen ook verschillende buisdiameters scharnierend met elkaar worden verbonden zonder gebruik te maken van een buiskoppeling met verloop. Let op: de oog- en hulsdelen voor vierkant 25x25 mm zijn uitsluitend onderling compatibel en kunnen niet met andere diameters worden gecombineerd.
Montage met stelschroef
Deze buiskoppeling wordt gemonteerd met een meegeleverde stelschroef (inbusbout). Dankzij het slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm). Gebruik altijd de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

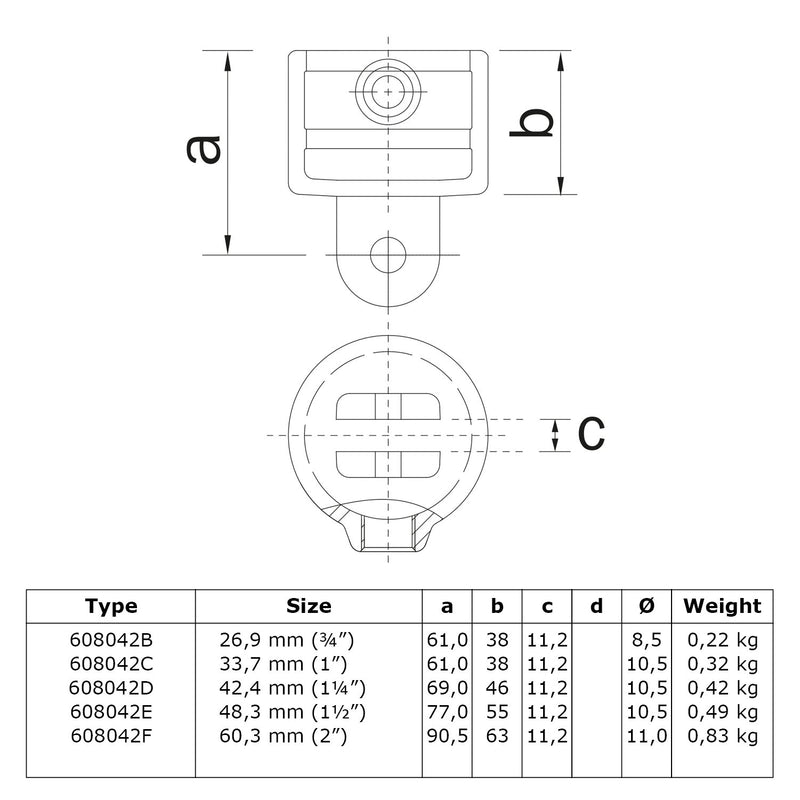

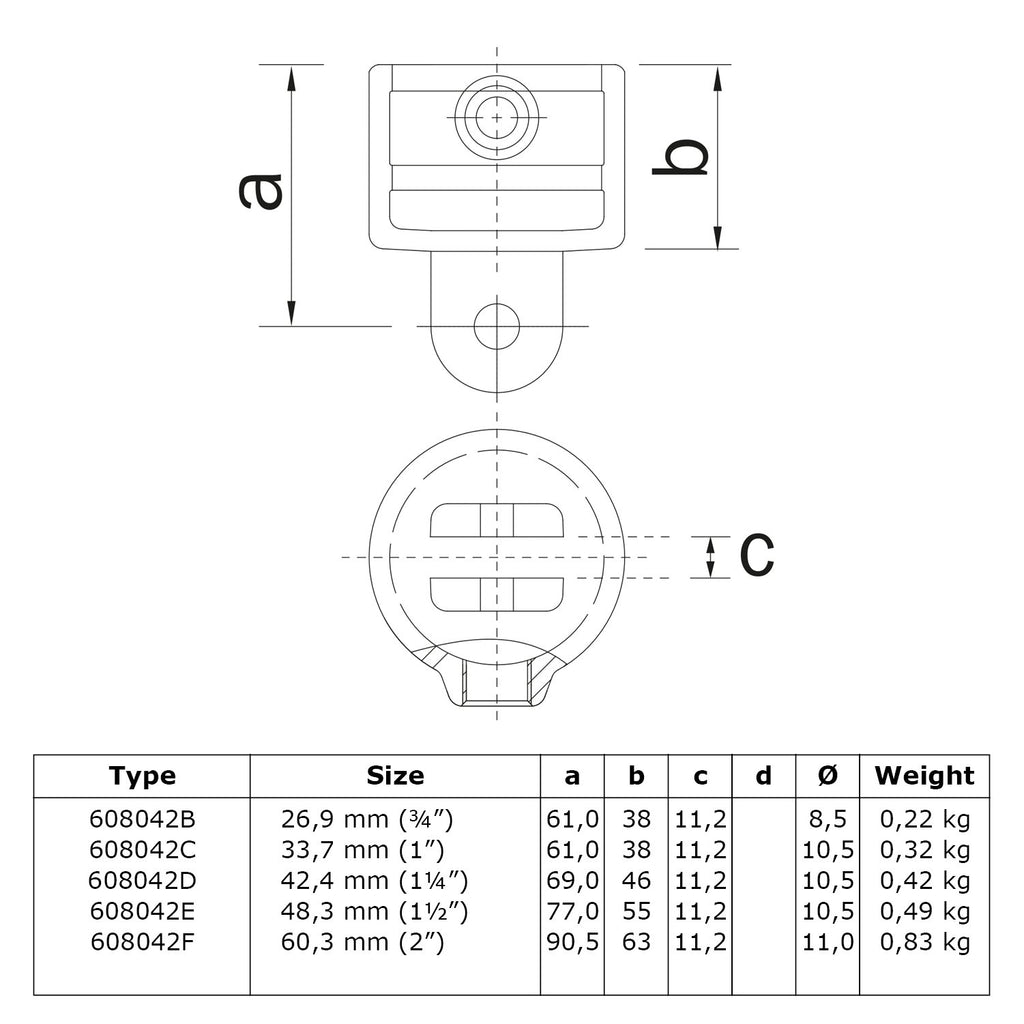

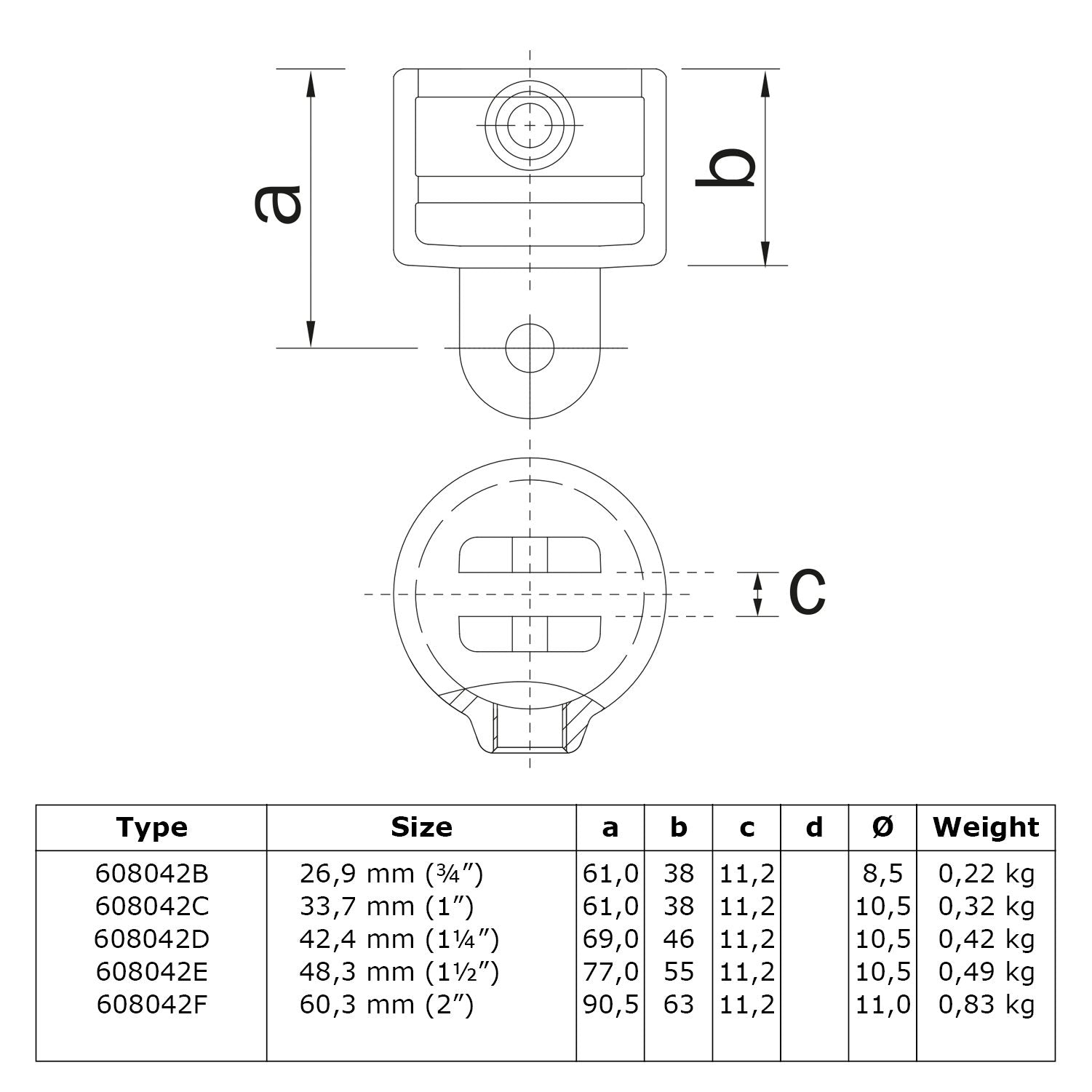

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
TÜV gecertificeerd
Deze buiskoppeling is TÜV SÜD gecertificeerd. Dit onafhankelijke keurmerk bevestigt dat het product voldoet aan strenge internationale kwaliteits- en veiligheidseisen. Het certificaat geeft inzicht in de maximale buigbelasting (bending load) en treklast (tensile load), uitgedrukt in kiloNewton (kN). Zo weet je exact welke krachten deze verbinding veilig kan opnemen.
Meer weten over steigerbuis buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Ook bekend onder artikelnummer:
42B (Type)
173AF (Tubeclamps NL)
173-AF (Tubeclamps int.)
C36G20F (Fast Clamp)
F50-5 (Kee Klamp)
