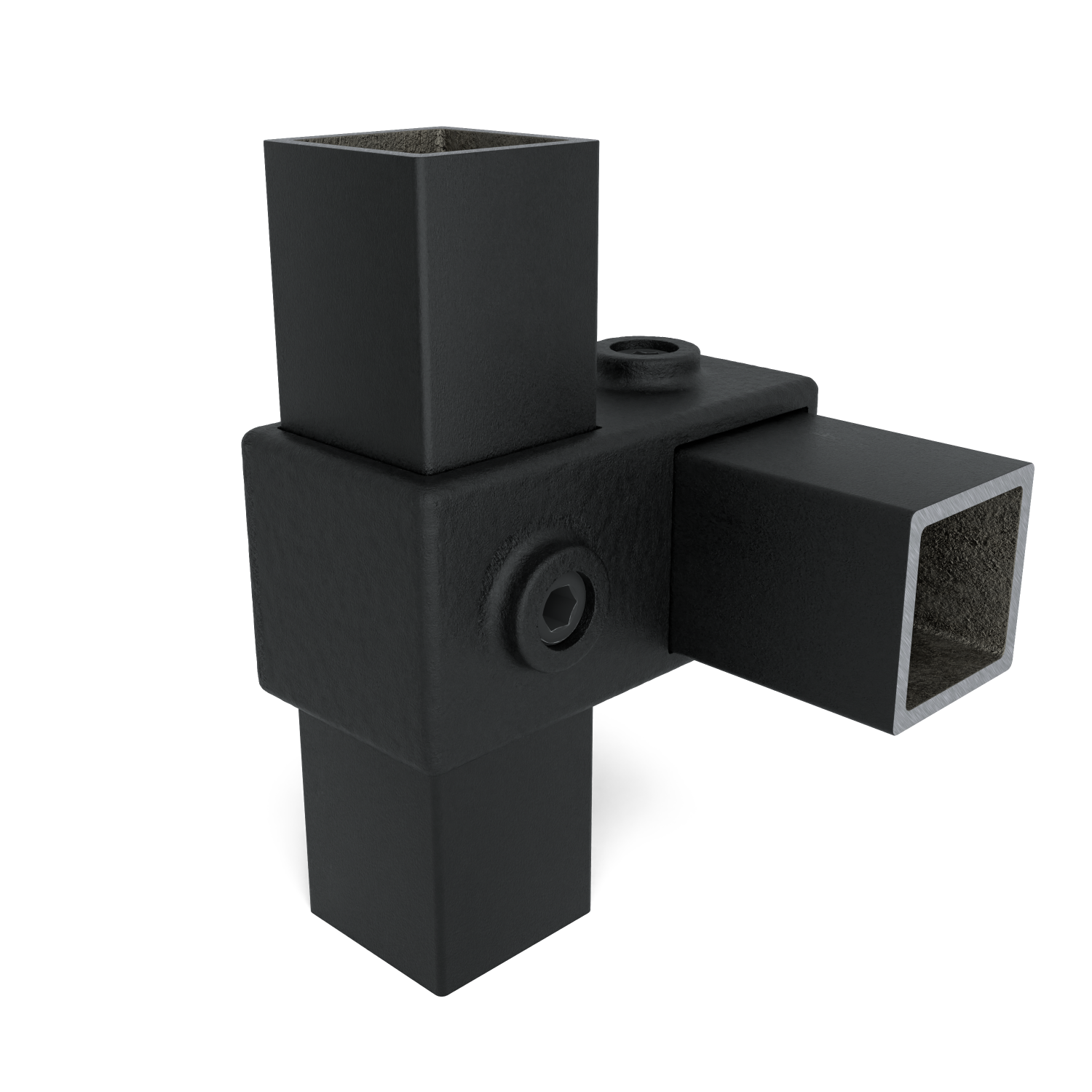

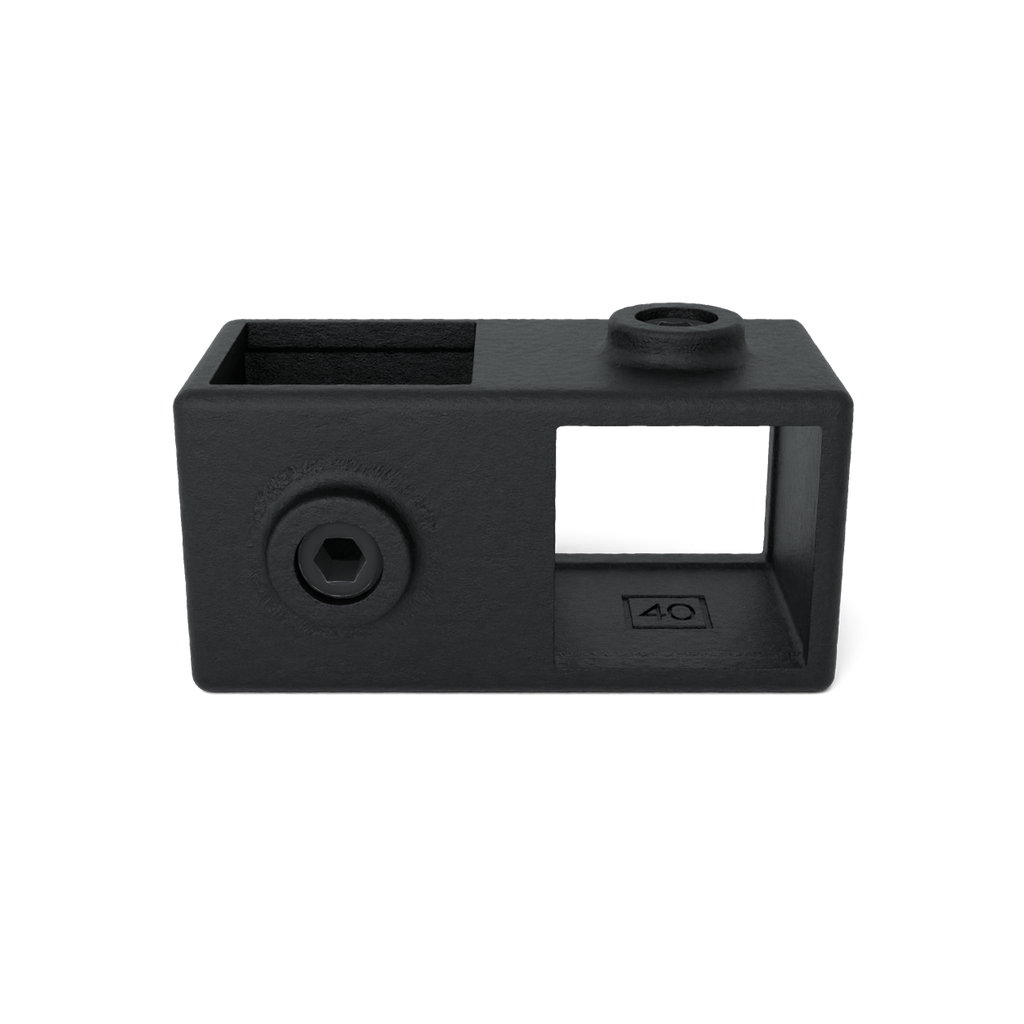

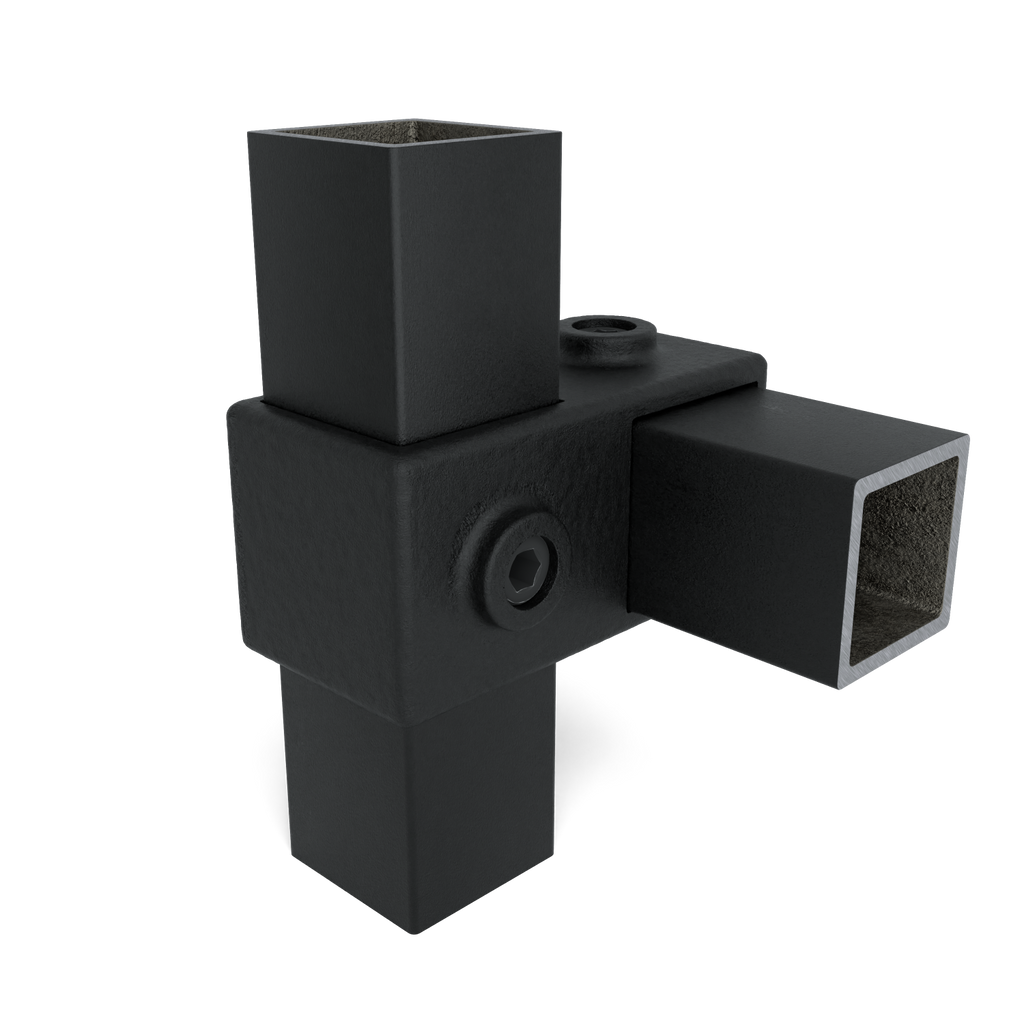

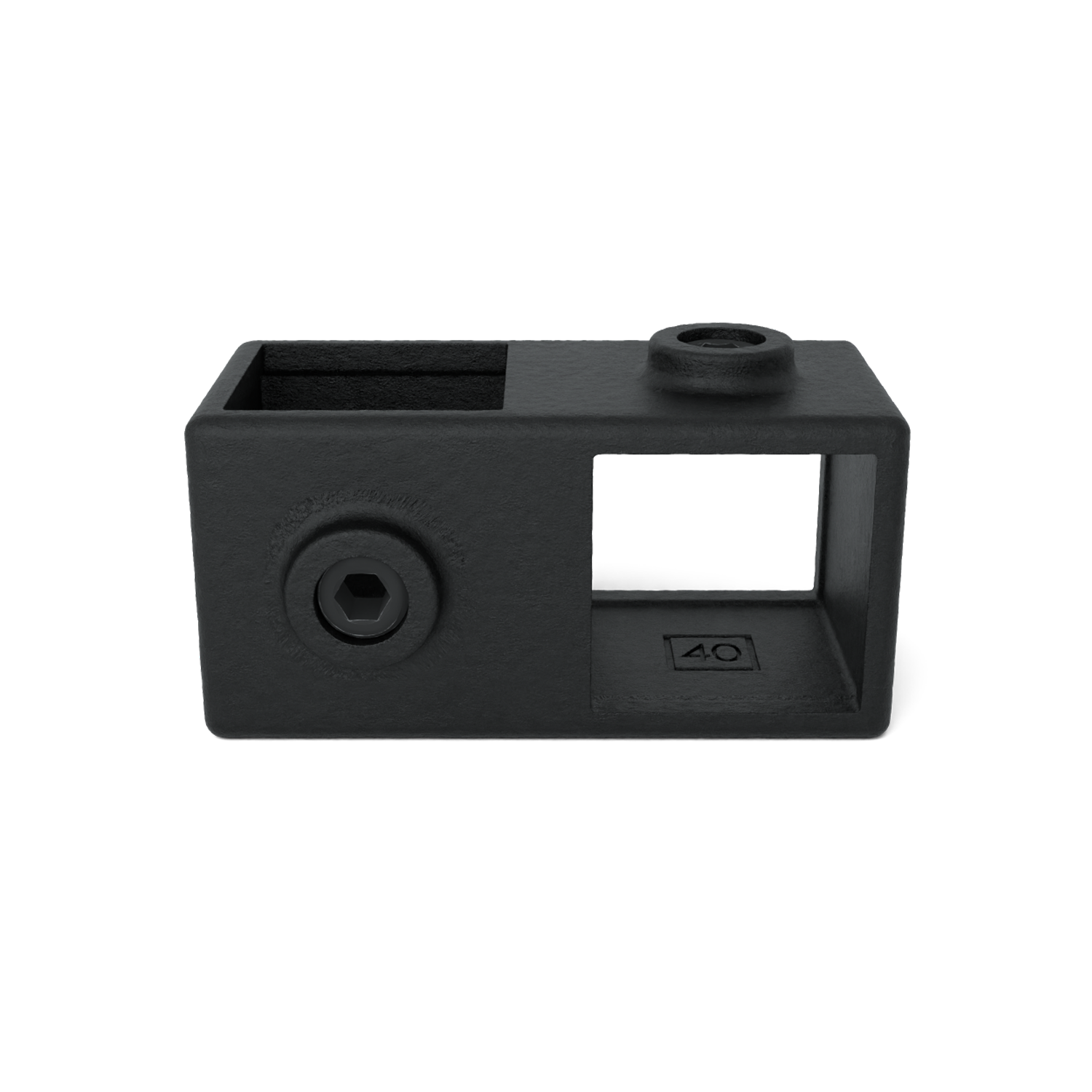

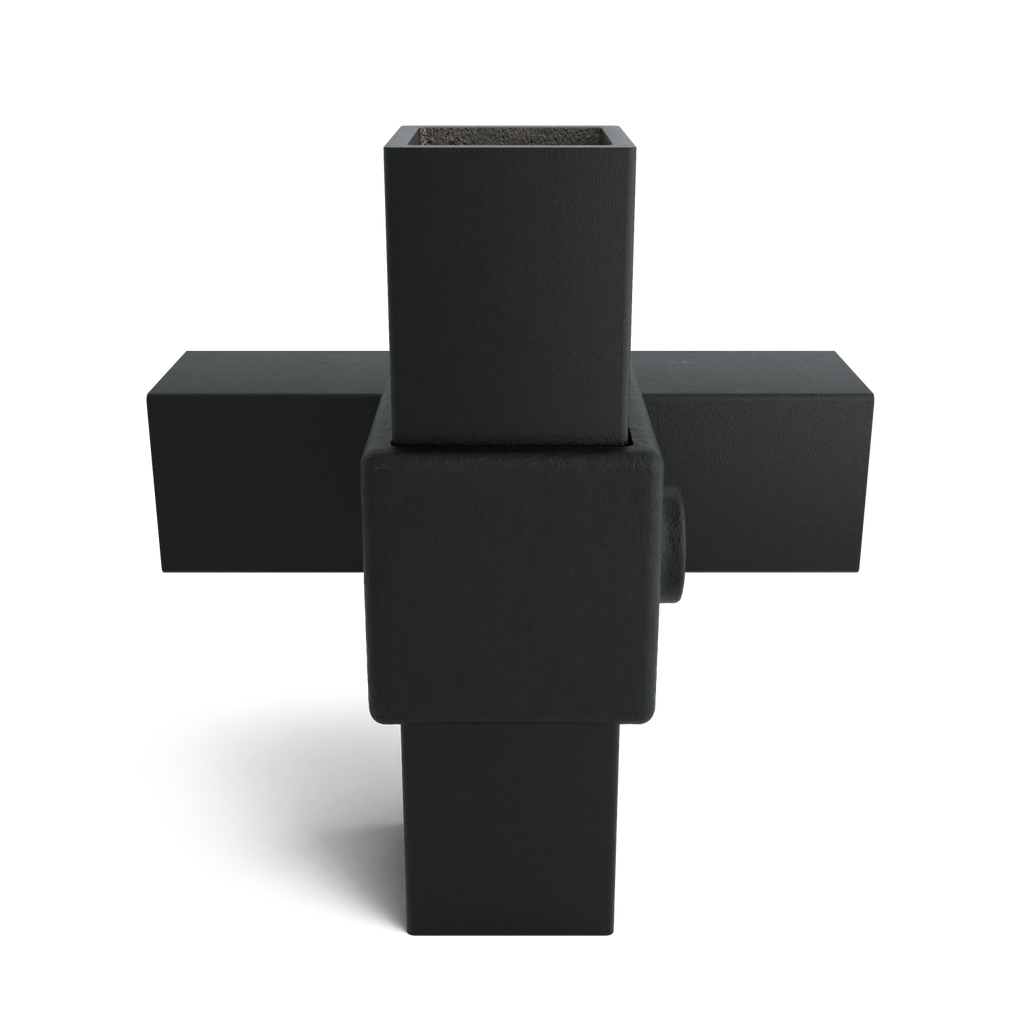

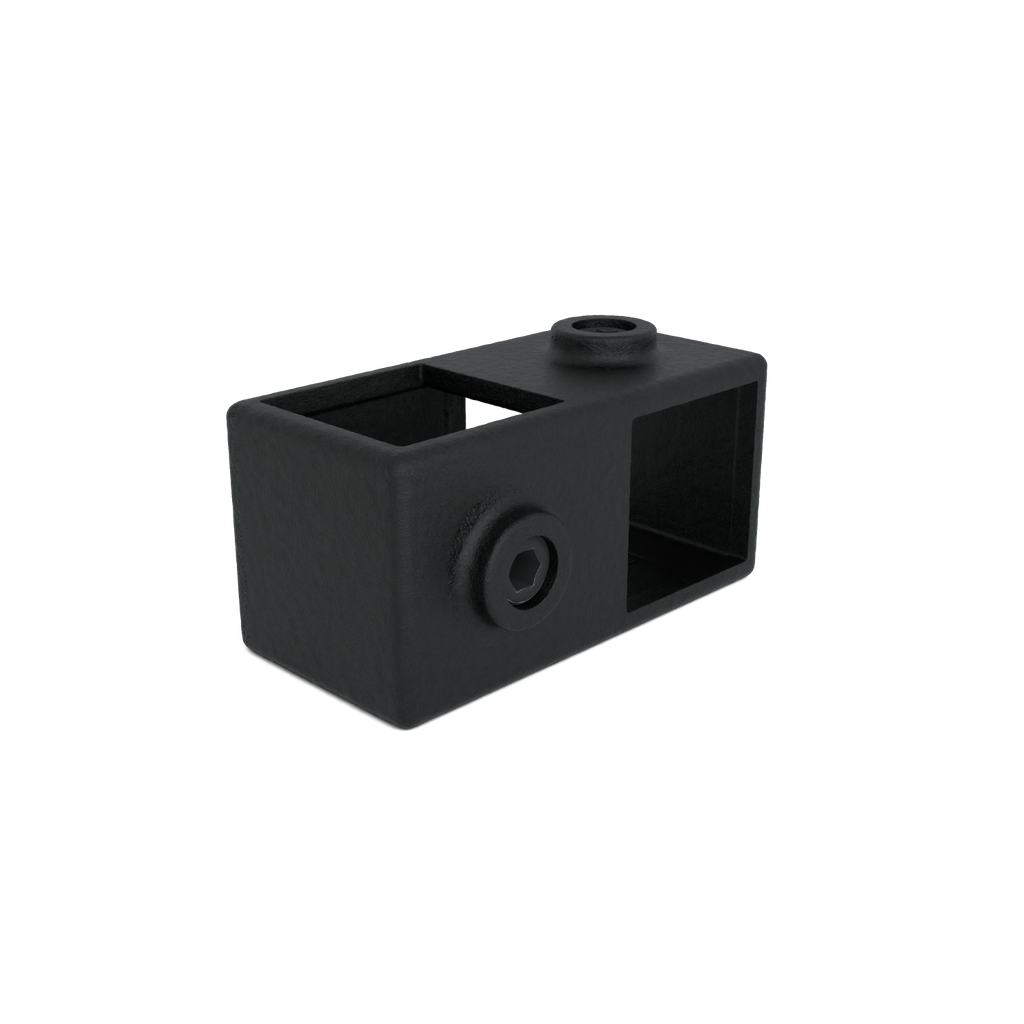

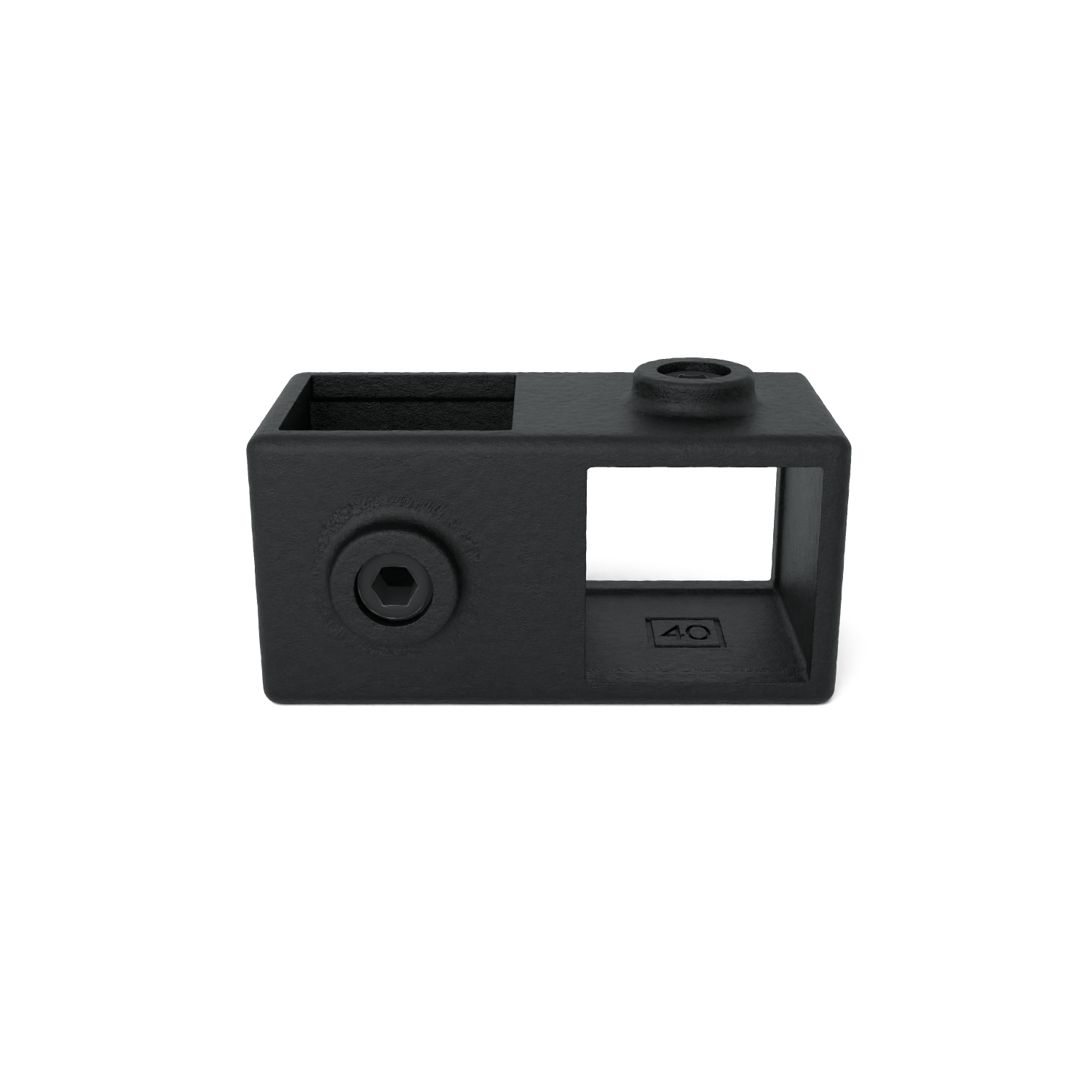

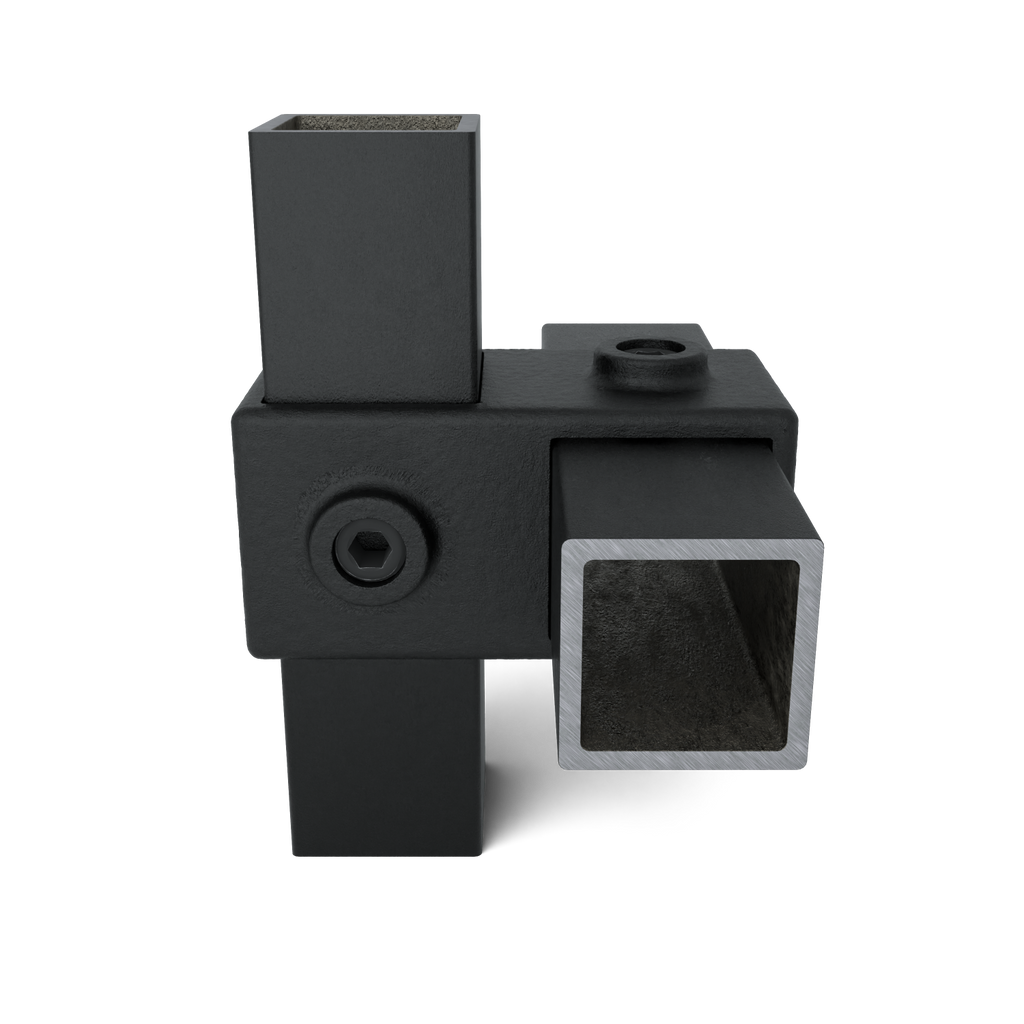

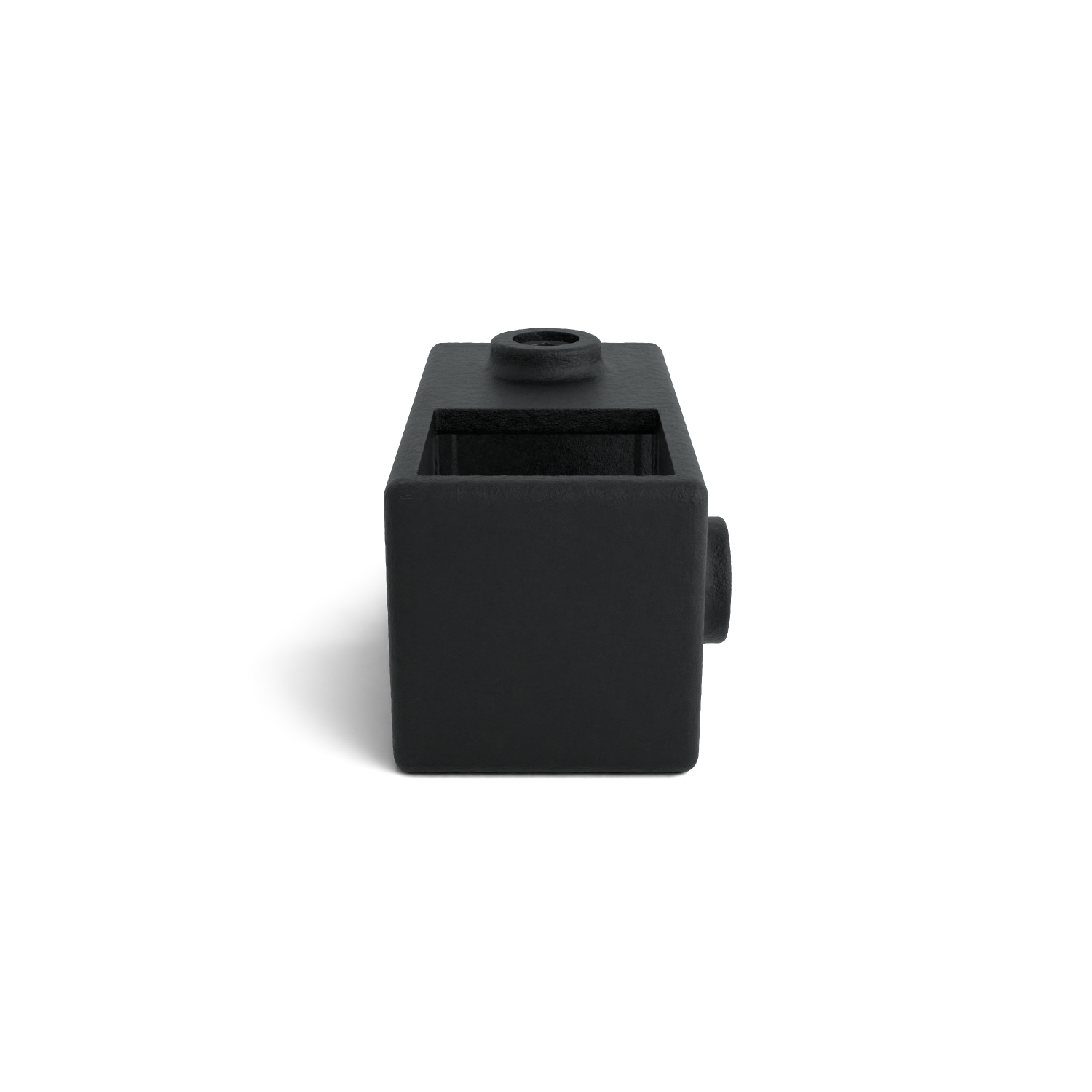

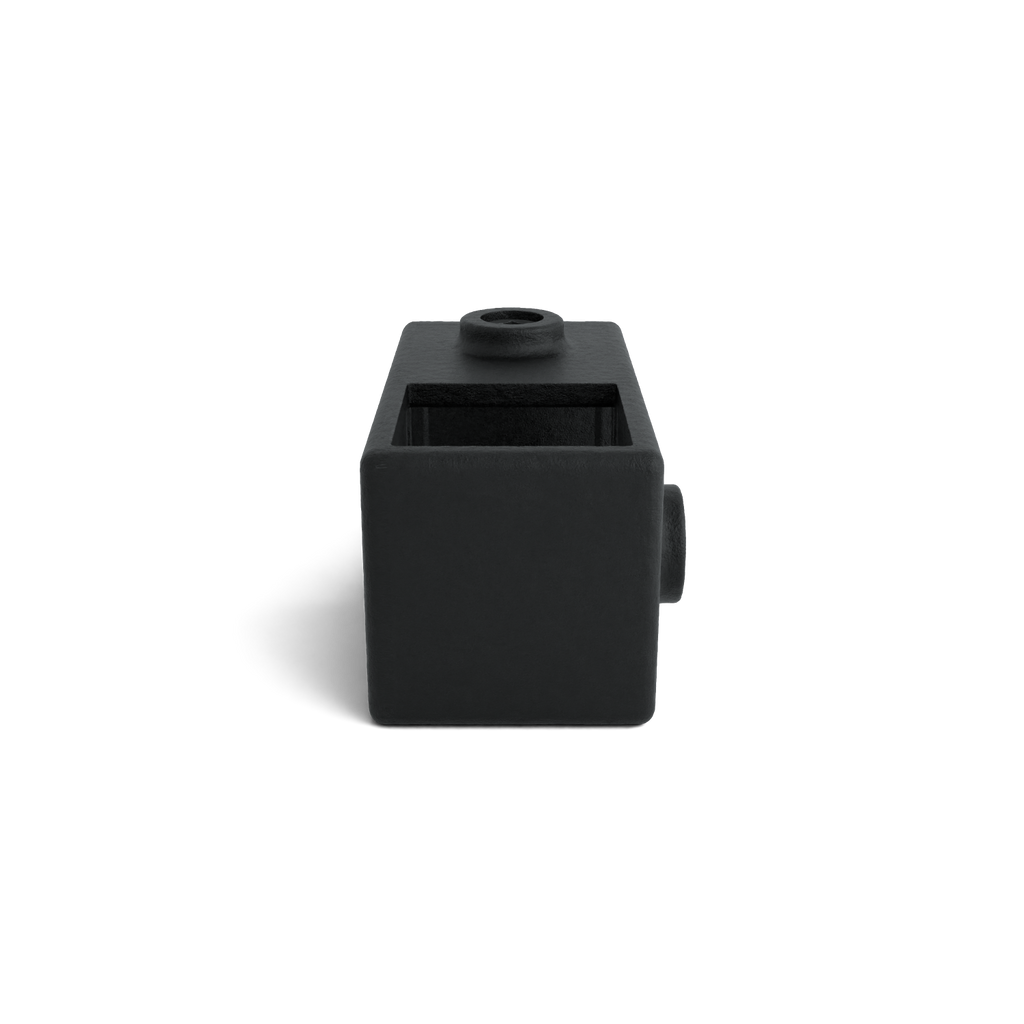

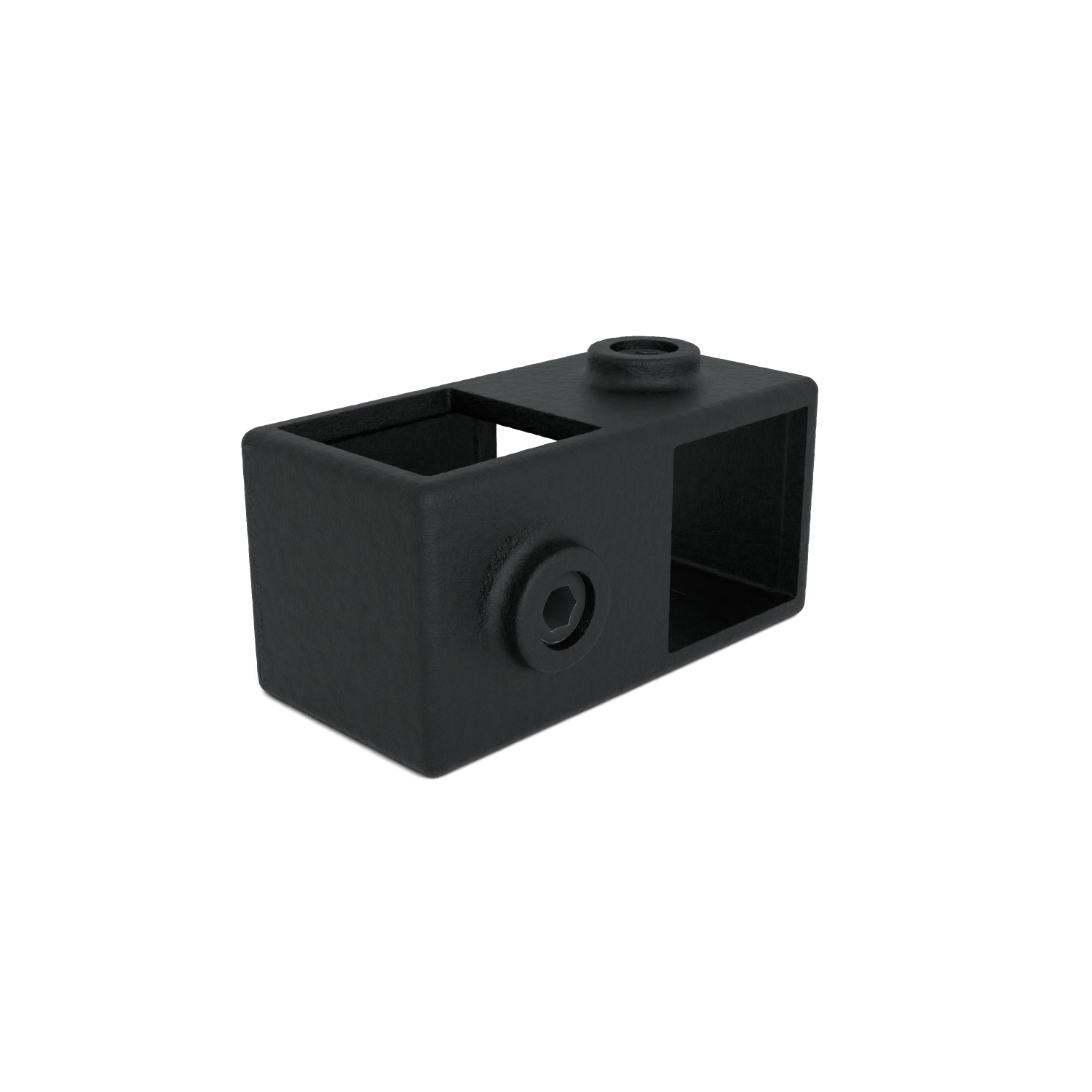

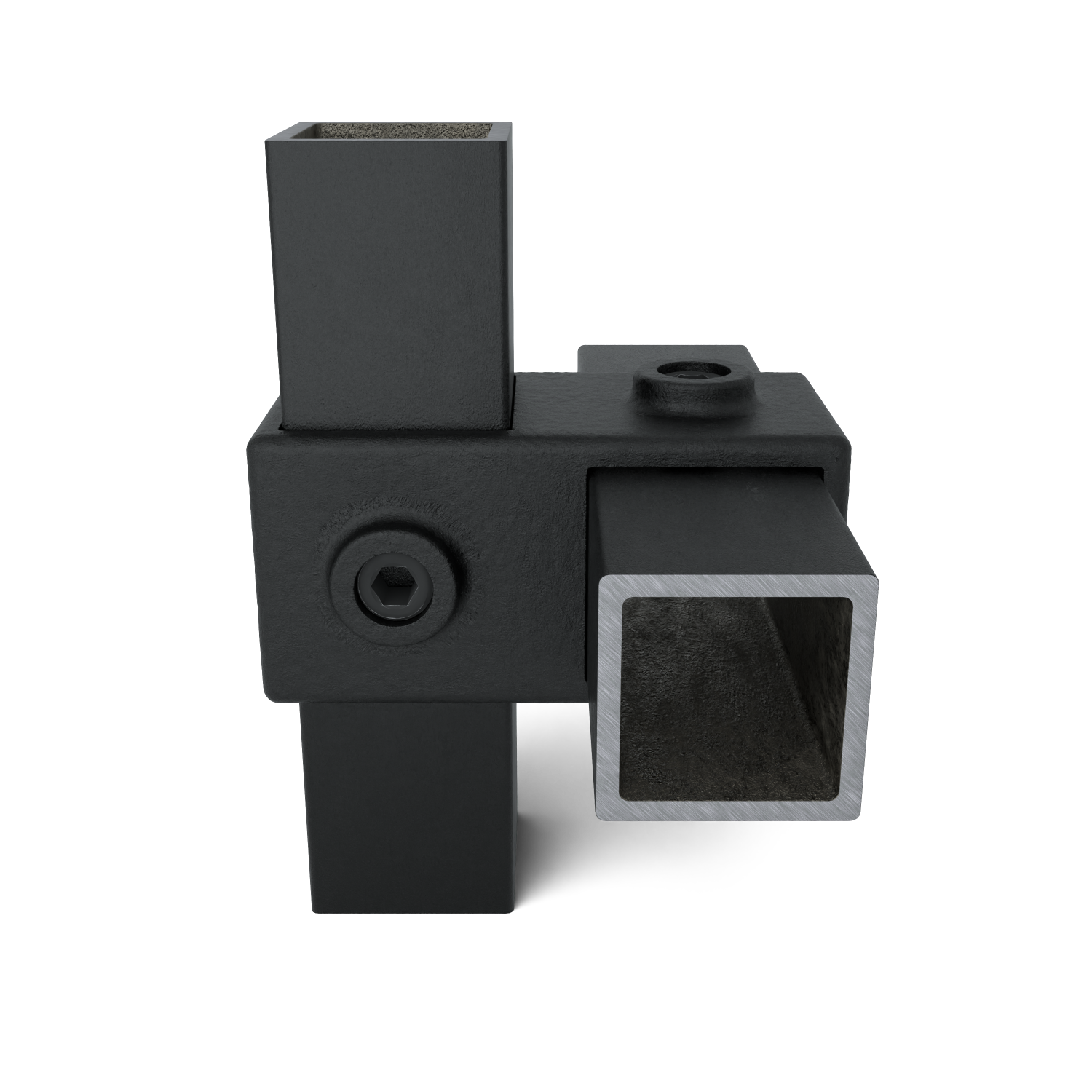

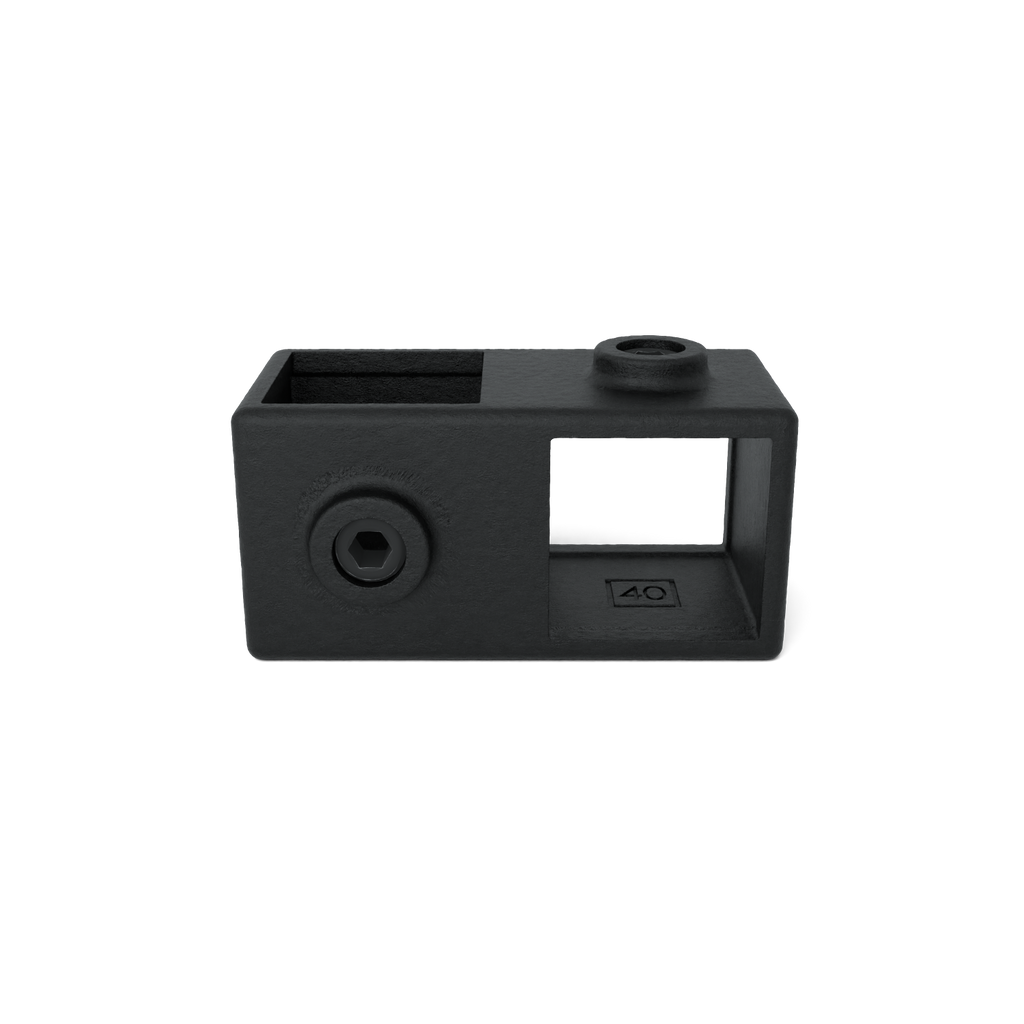

De buiskoppeling Kruisstuk 90° wordt gebruikt om twee steigerbuizen haaks (90°) met elkaar te verbinden, waarbij beide buizen doorlopend blijven en haaks over elkaar kruisen. Doordat geen van de buizen onderbroken hoeft te worden, blijven zaagkosten beperkt en blijft de constructieve sterkte optimaal behouden.
Deze koppeling wordt veel toegepast in stellingkasten, frames, hekwerken en relingconstructies waar een stabiele kruising van buizen nodig is.
Wanneer de constructie volledig in één vlak moet blijven, is het Kruisstuk 1-vlak beschikbaar als alternatief. Bij die uitvoering wordt één van de kruisende buizen onderbroken om een vlakke aansluiting te realiseren.
Montage met stelschroef
Deze buiskoppeling wordt gemonteerd met een meegeleverde stelschroef (inbusbout). Dankzij het slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm). Gebruik altijd de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

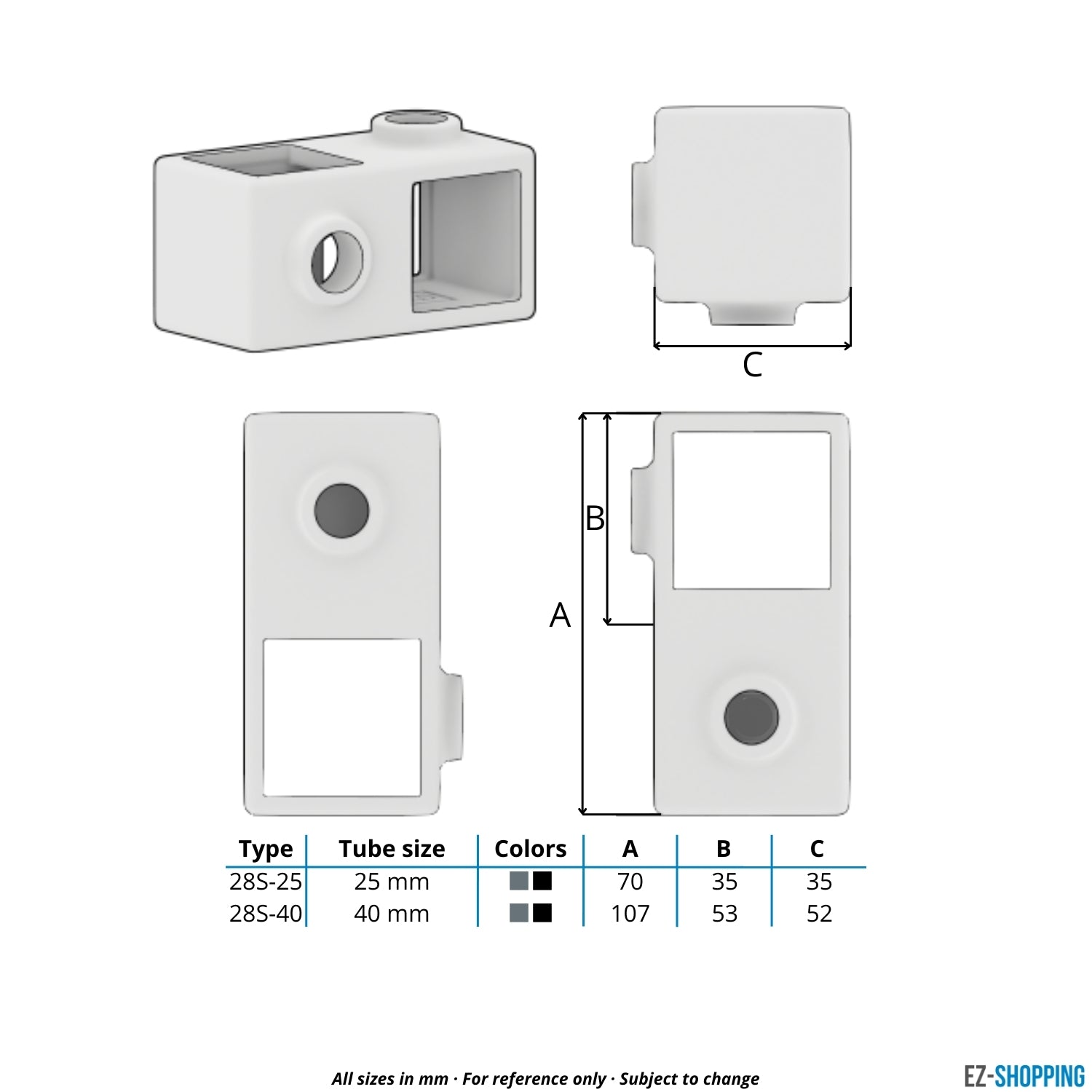

Welke maat buiskoppeling heb je nodig?

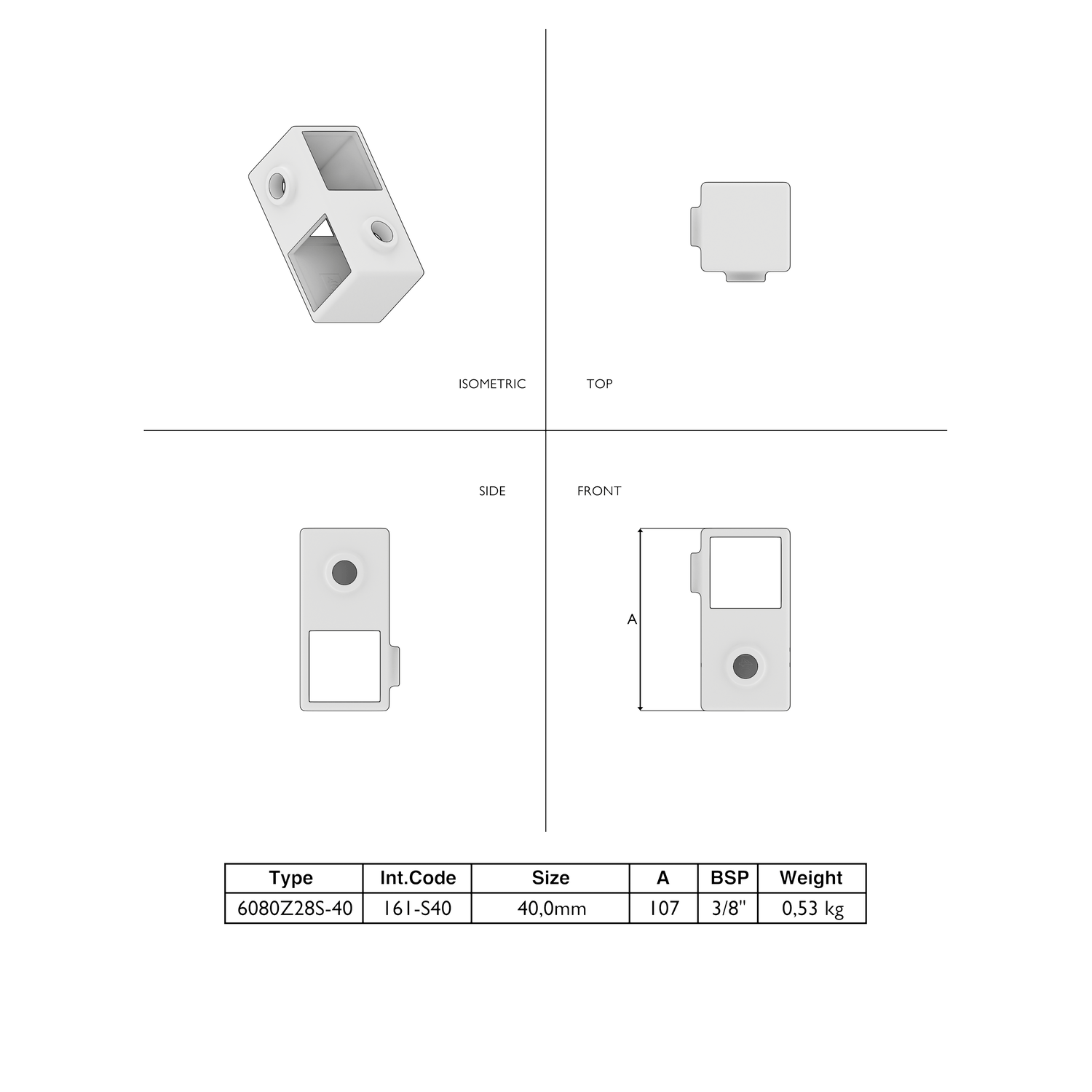

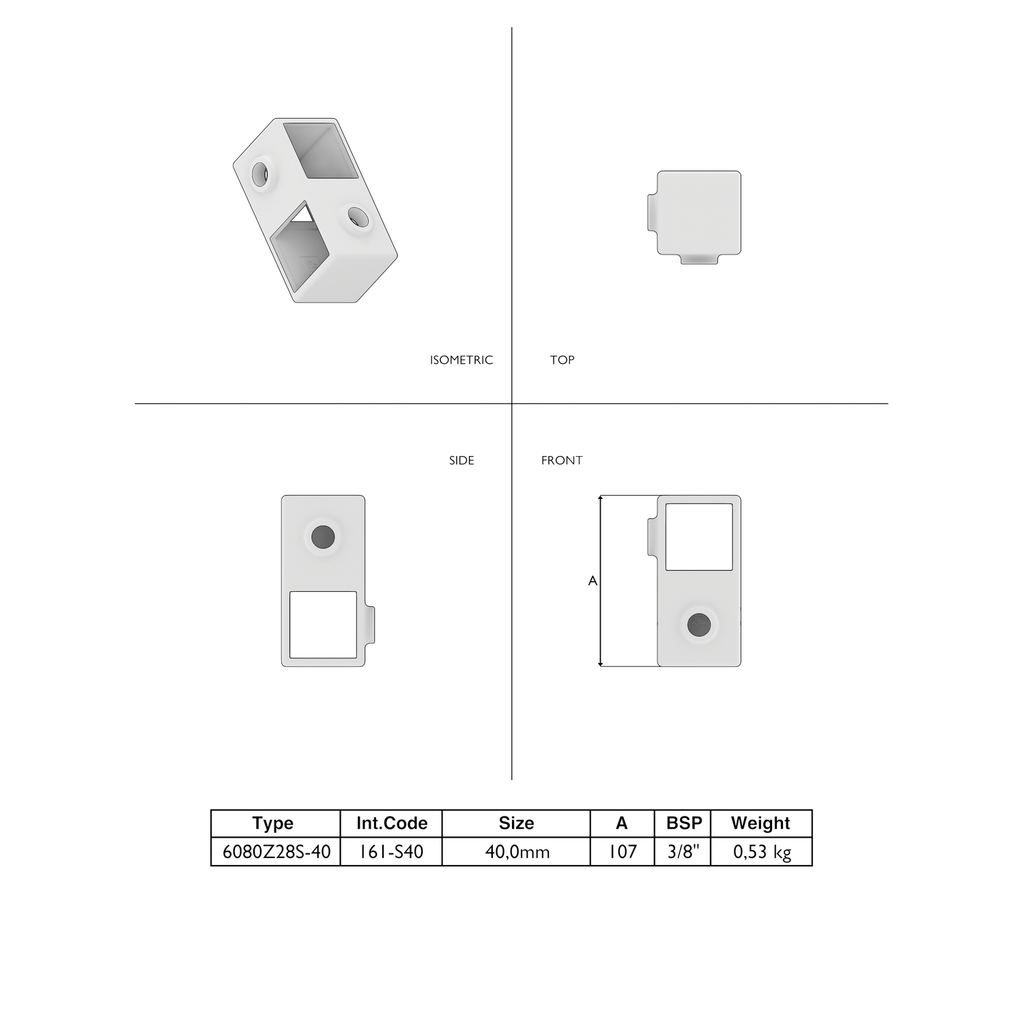

De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Afwerking: KTL coating RAL9005
Deze zwarte buiskoppeling is voorzien van een KTL-coating met structuur in RAL9005. Deze elektrostatisch aangebrachte coating zorgt voor een strak en industrieel uiterlijk. De coating biedt bescherming voor gebruik binnenshuis. Voor permanente buitentoepassingen adviseren wij thermisch verzinkte koppelingen, of koppelingen met poedercoating (zoals ons outdoor en vintage assortiment) aangezien langdurige blootstelling aan vocht roestvorming kan veroorzaken.
Kwaliteit
Hoewel deze specifirke buiskoppeling (nog) niet TÜV gecertificeerd is, wordt deze wel geproduceerd volgens dezelfde strenge productienormen. Hierdoor biedt ook deze koppeling een sterke en betrouwbare verbinding tussen steigerbuizen. Voor vrijwel alle gangbare constructies zijn deze koppelingen ruim voldoende belastbaar en veilig in gebruik.
Meer weten over onze buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Ook bekend onder artikelnummer:
Z28S-40 (Type)
