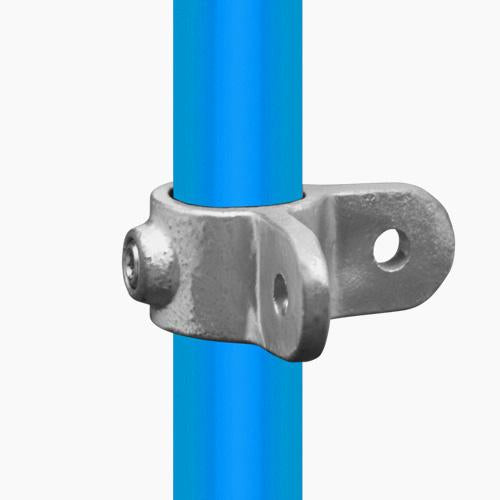

Het Oogdeel dubbel scharnierstuk 90° is een uitvoering waarbij twee oogdelen in één koppeling zijn gecombineerd. De scharnierogen staan onder een hoek van 90 graden ten opzichte van elkaar.
In combinatie met twee hulsdelen scharnierstuk kunnen aan één doorlopende steigerbuis twee scharnierende buizen worden gemonteerd die haaks op elkaar staan. Zo ontstaat een dubbele draaiverbinding in twee richtingen rond dezelfde hoofdbuis. Deze uitvoering wordt toegepast wanneer vanuit één punt twee draaibare verbindingen onder een haakse hoek nodig zijn, bijvoorbeeld bij hoekconstructies, schoren of verstelbare frameverbindingen.
Het dubbele oogdeel 90° kan daarnaast worden gebruikt voor het bevestigen van panelen of platen ter vervanging van een bevestigingsring dubbel 90°.
De oogdelen en hulsdelen van verschillende diameters zijn onderling op elkaar toepasbaar. Hierdoor kunnen ook verschillende buisdiameters scharnierend met elkaar worden verbonden zonder gebruik te maken van een buiskoppeling met verloop. Let op: de oog- en hulsdelen voor vierkant 25x25 mm zijn uitsluitend onderling compatibel en kunnen niet met andere diameters worden gecombineerd.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
Montage met stelschroef
Onze buiskoppelingen worden gemonteerd door de stelschroef (standaard inbegrepen) vast te draaien tegen de buis. Dankzij dit slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met slechts een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is al voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm), gebruik wel de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.
Welke maat buiskoppeling heb je nodig?

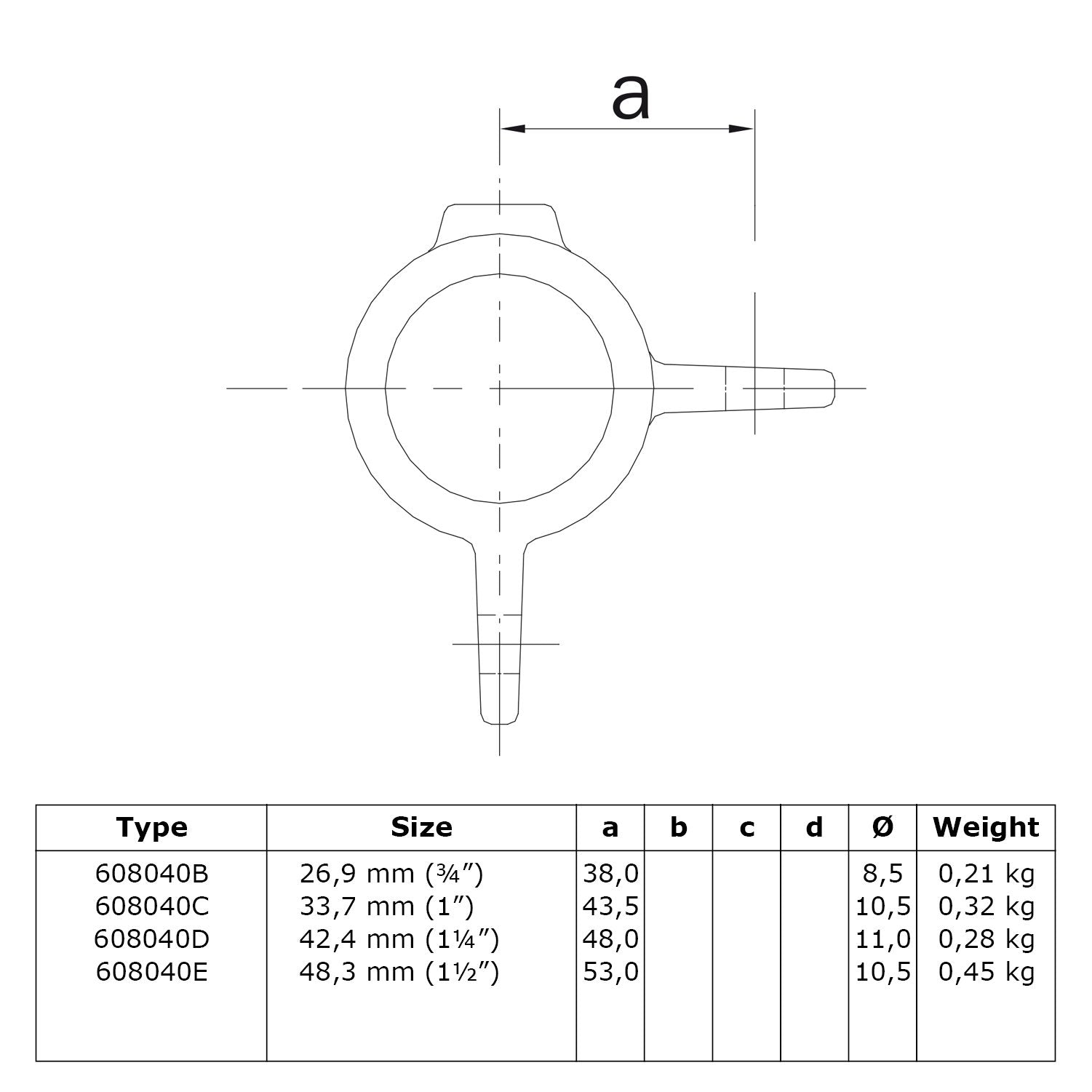

De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
TÜV gecertificeerd
Deze buiskoppeling is TÜV SÜD gecertificeerd. Dit onafhankelijke keurmerk bevestigt dat het product voldoet aan strenge internationale kwaliteits- en veiligheidseisen. Het certificaat geeft inzicht in de maximale buigbelasting (bending load) en treklast (tensile load), uitgedrukt in kiloNewton (kN). Zo weet je exact welke krachten deze verbinding veilig kan opnemen. Meer weten over onze steigerbuis buiskoppelingen? Lees dan de blog Alles over buiskoppelingen.
Vergelijkbare artikelnummers:
Dit product is vergelijkbaar met of een alternatief voor de volgende artikelnummers:
- 40C (Type)
- T-168BM (Tubeclamps)
- 168-BM (Tubeclamps Ltd.)
- C38G25 (Fast Clamp)
- 168M-B34 (Interclamp)
- M52-6 (Kee Klamp)
