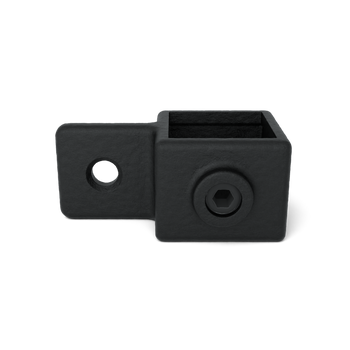

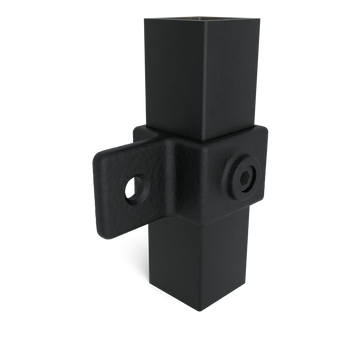

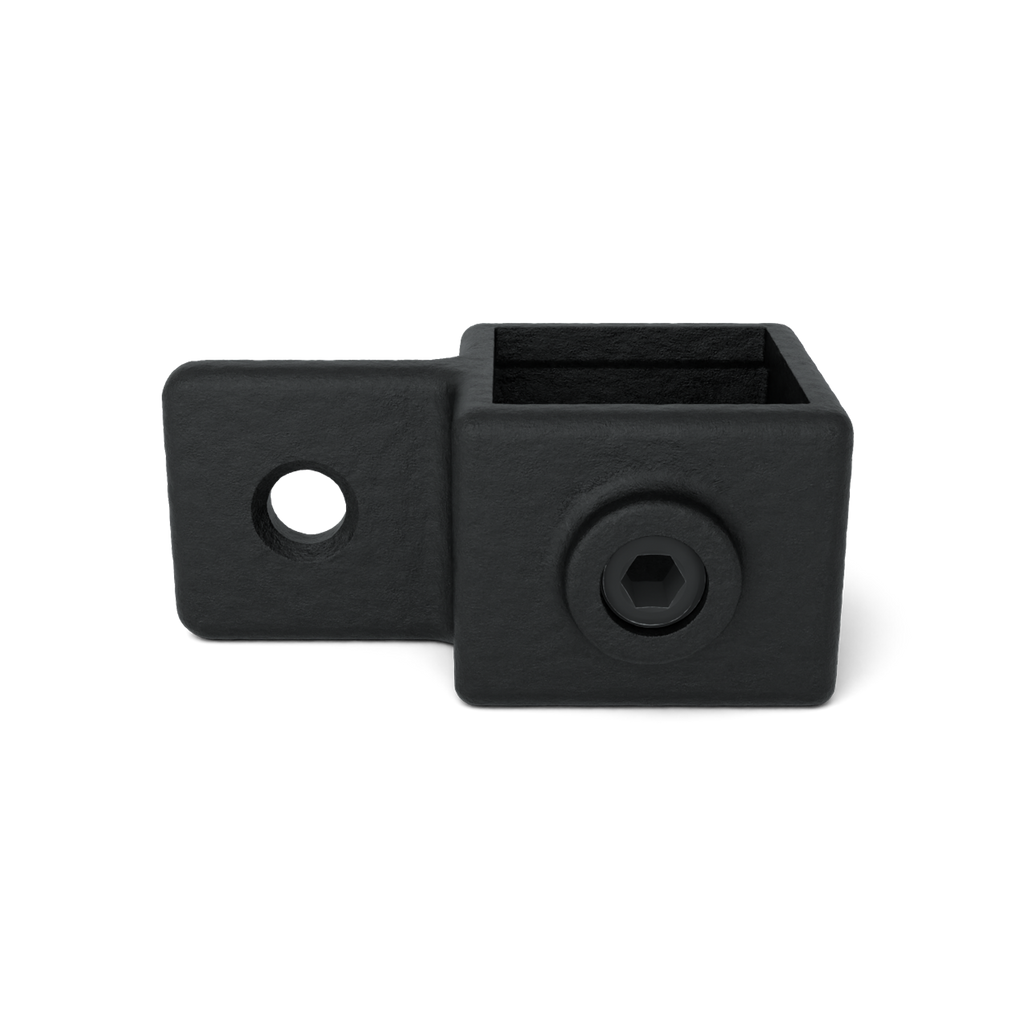

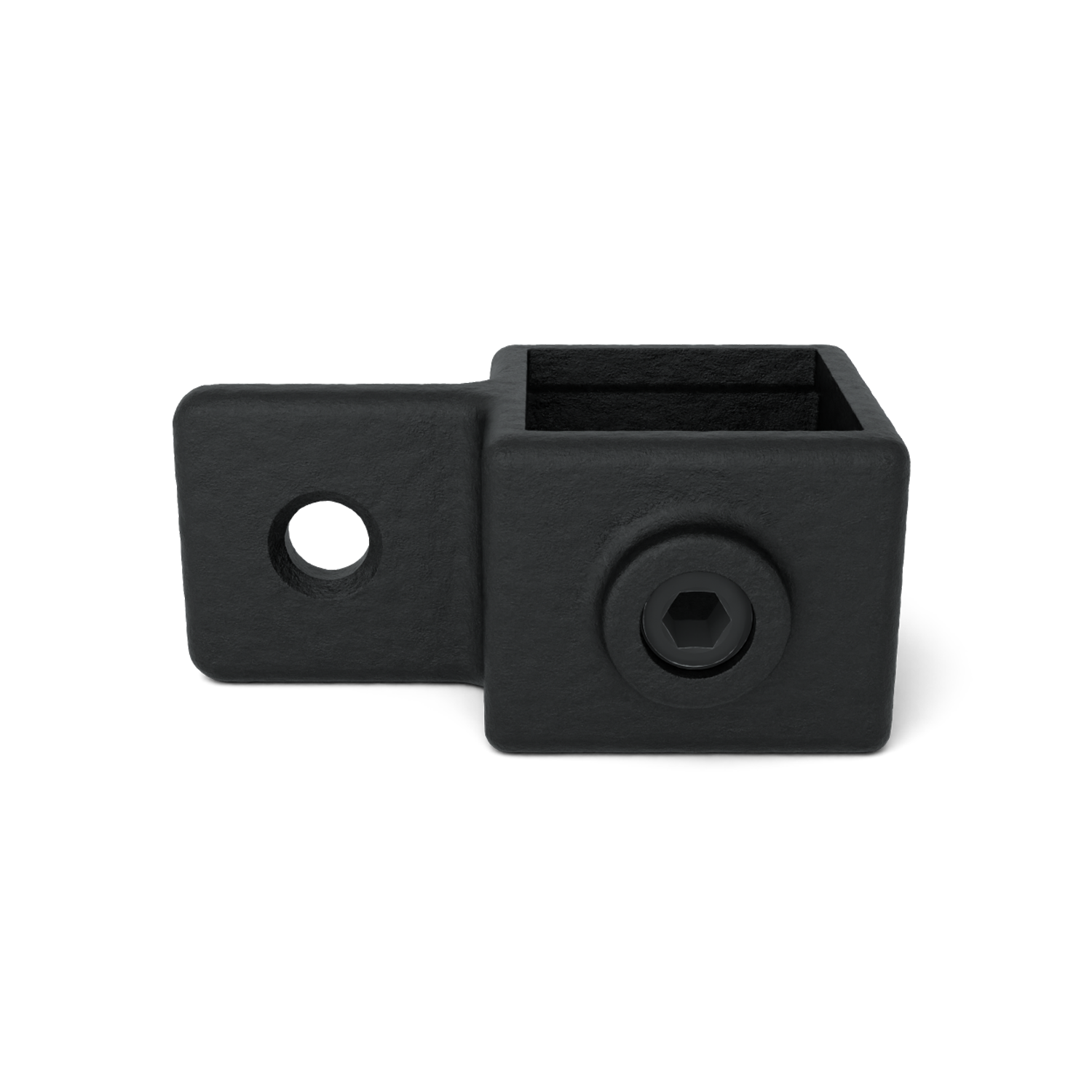

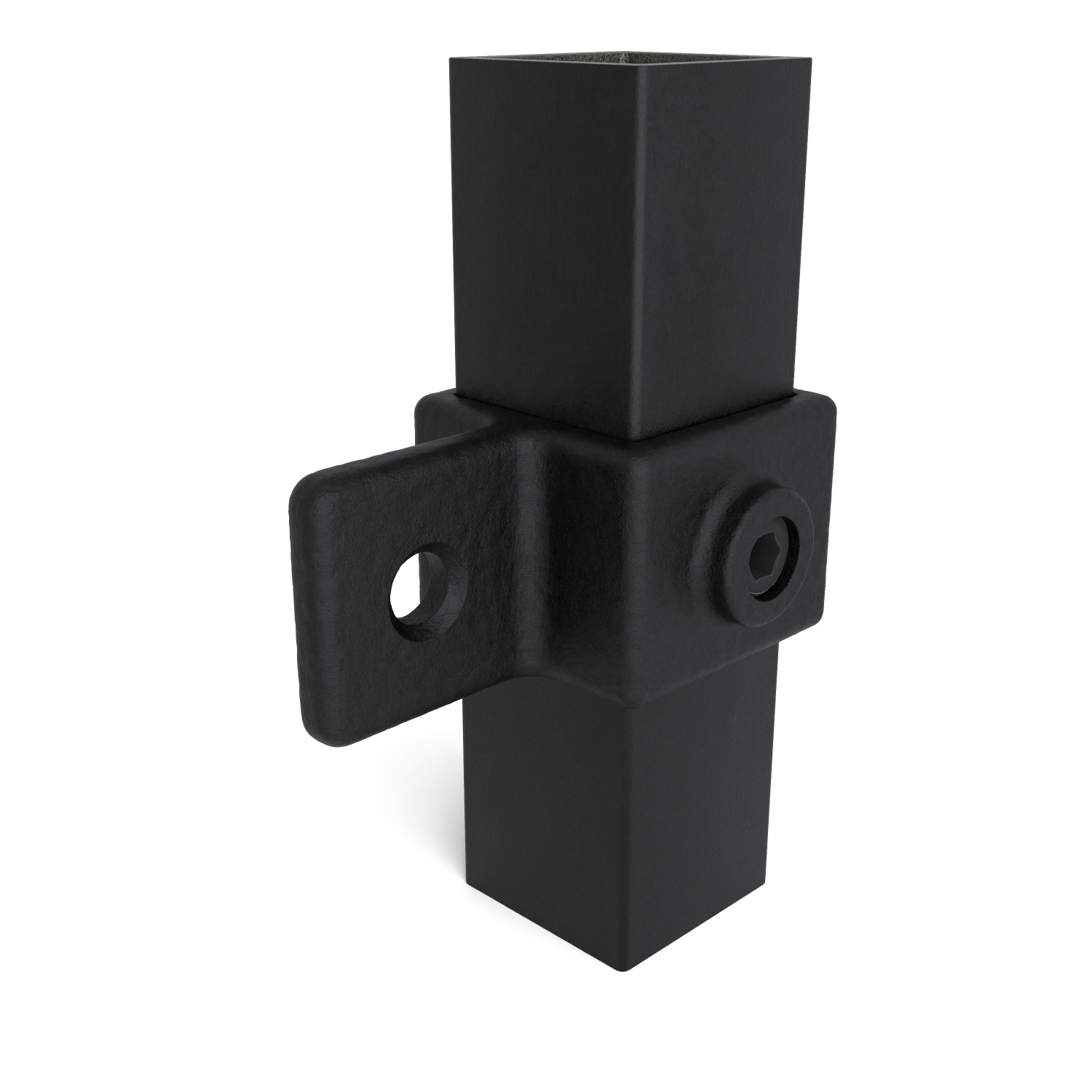

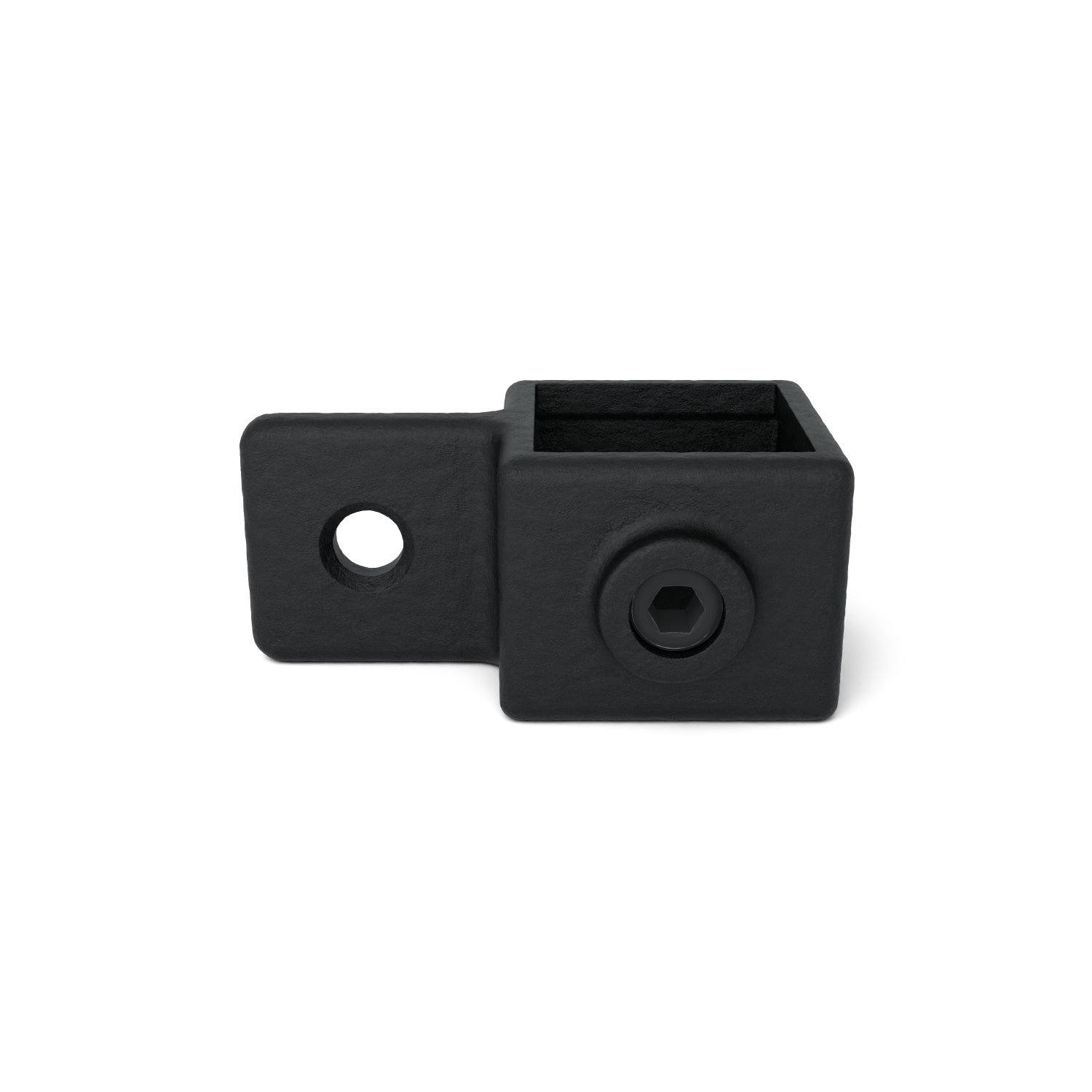

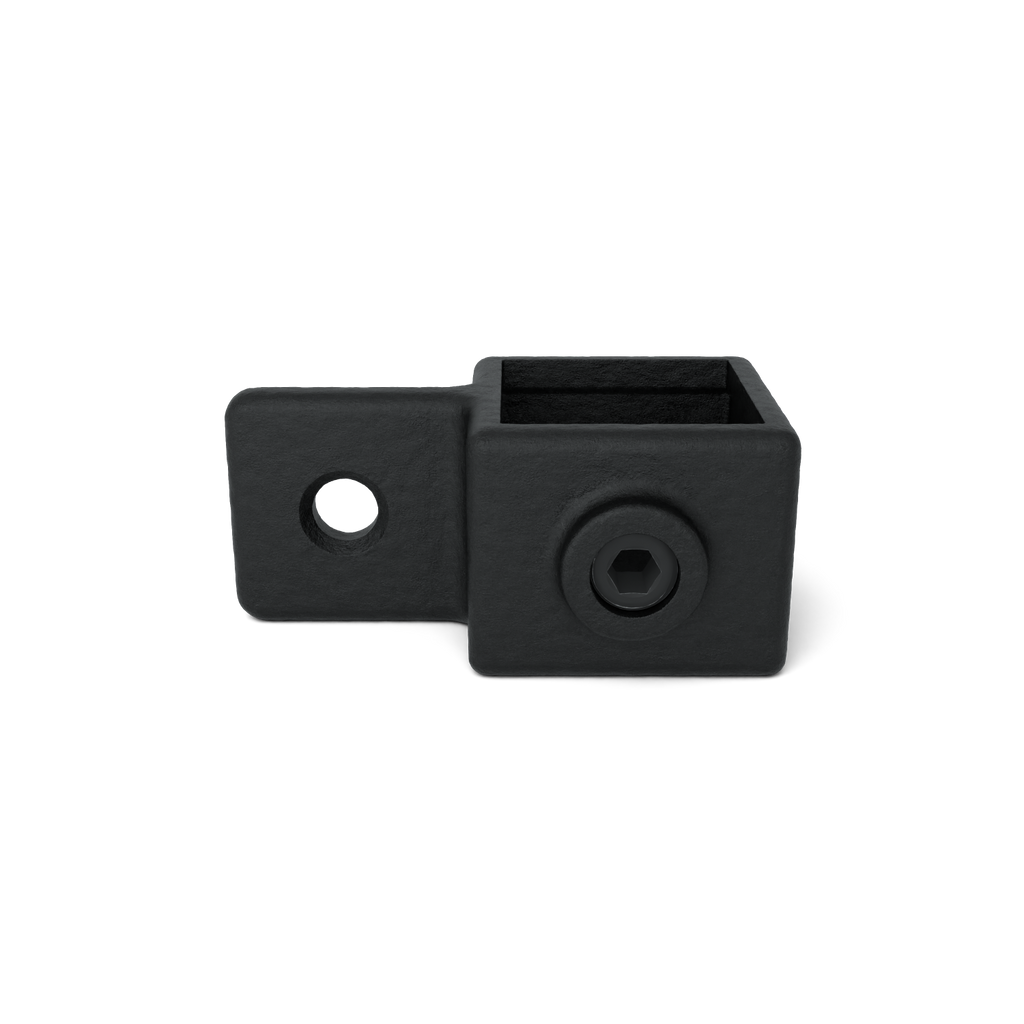

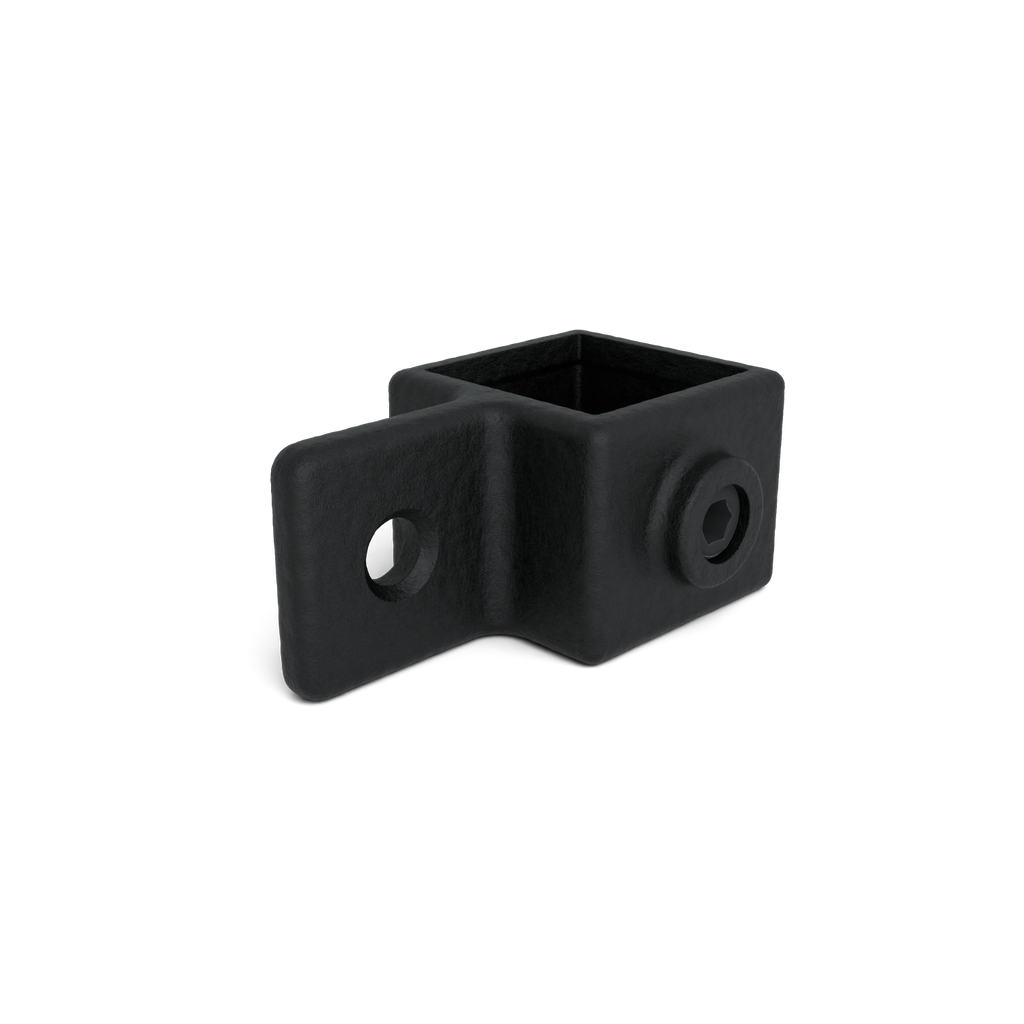

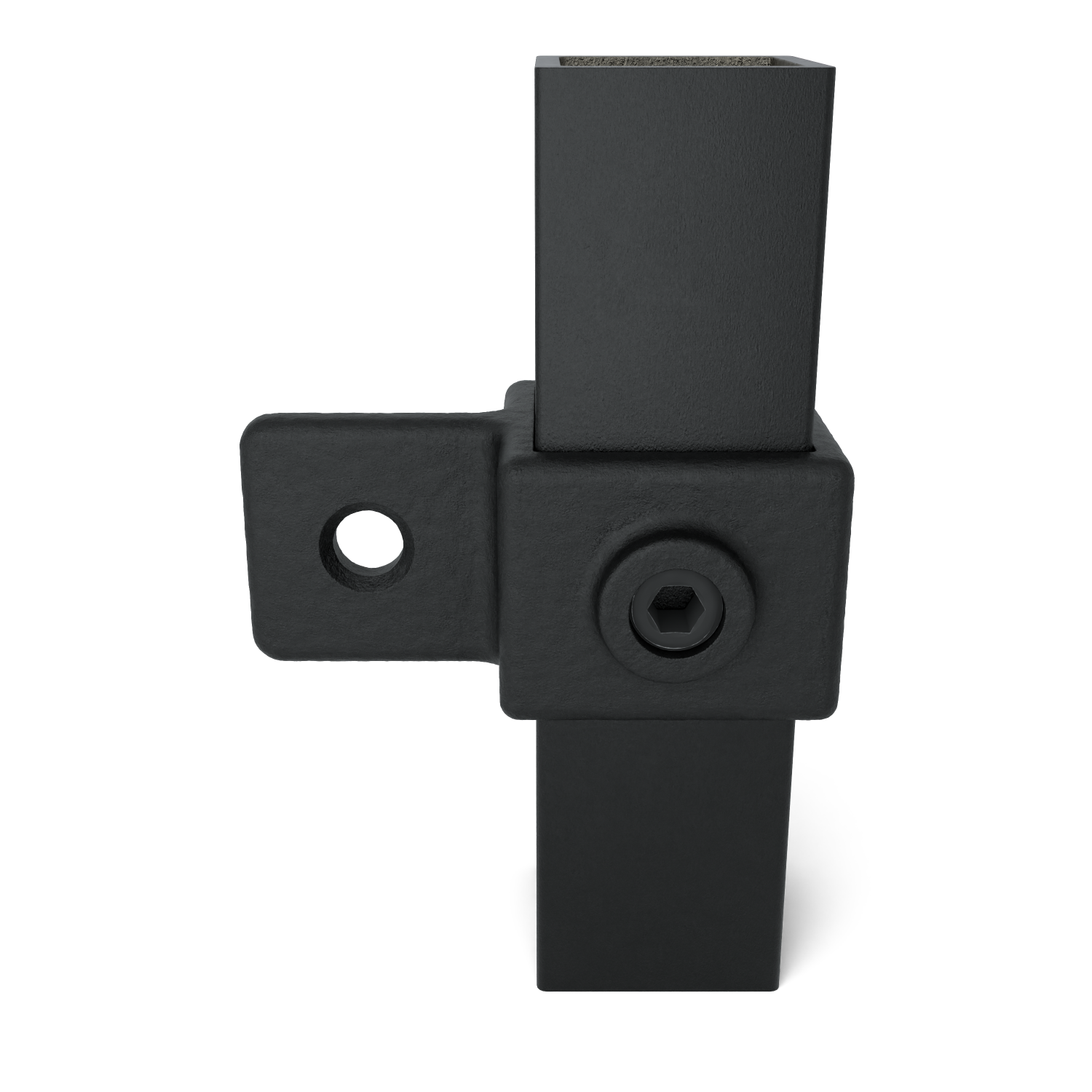

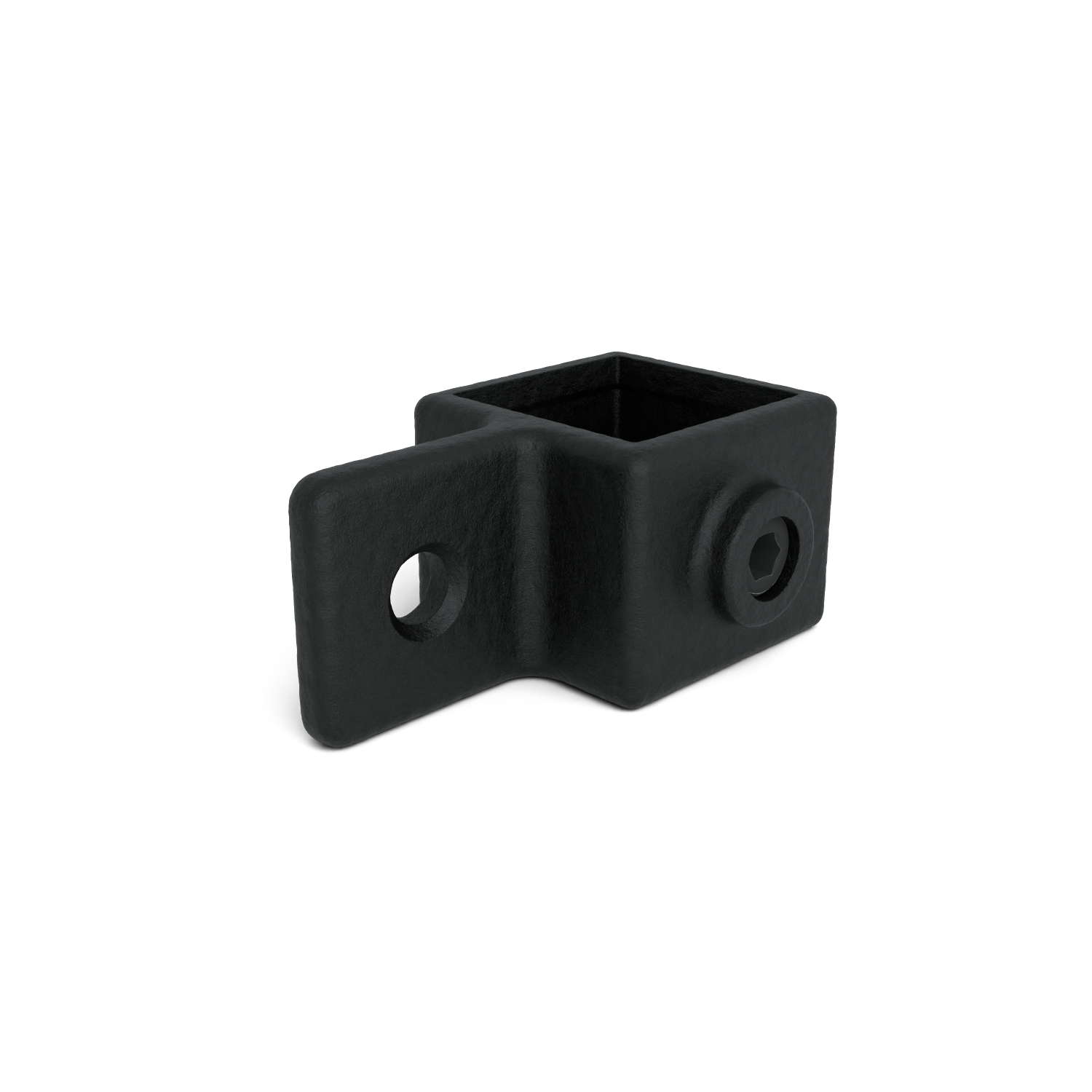

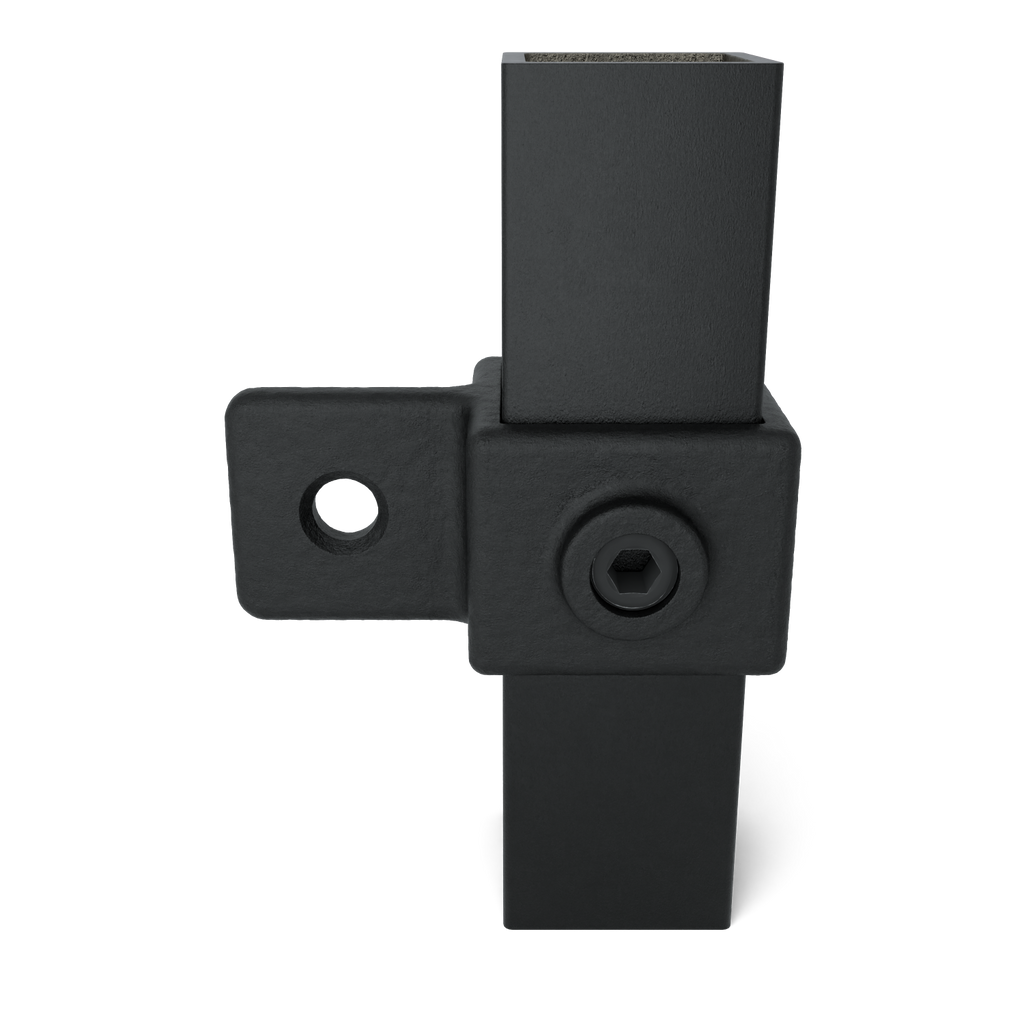

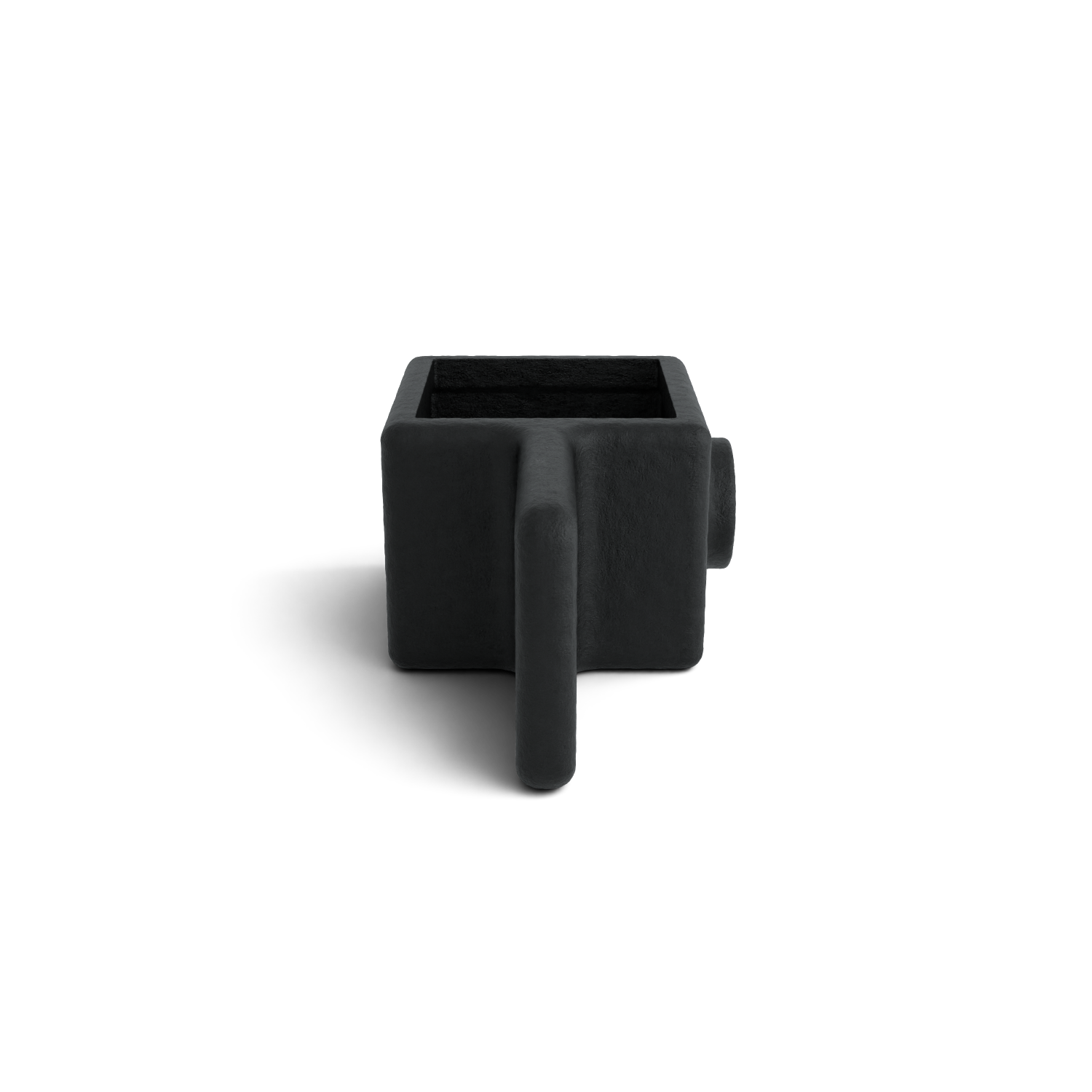

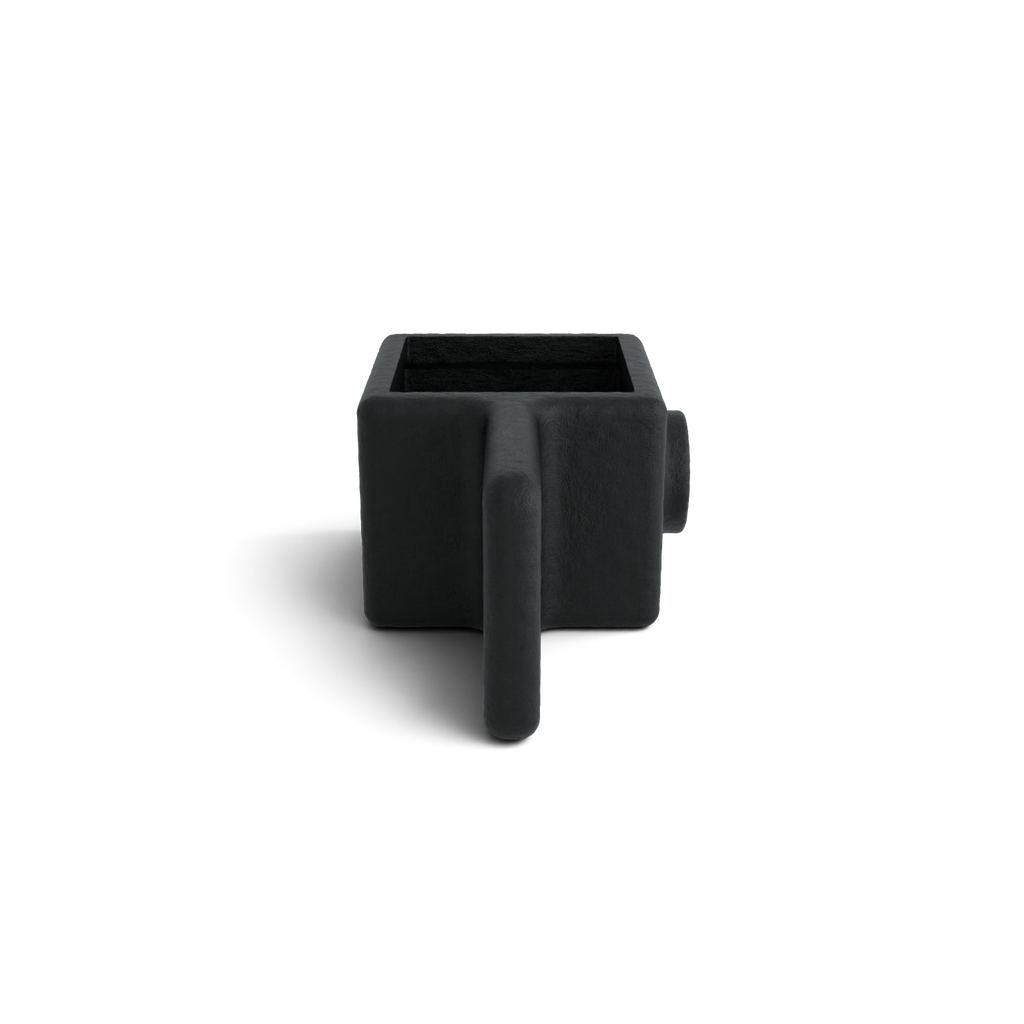

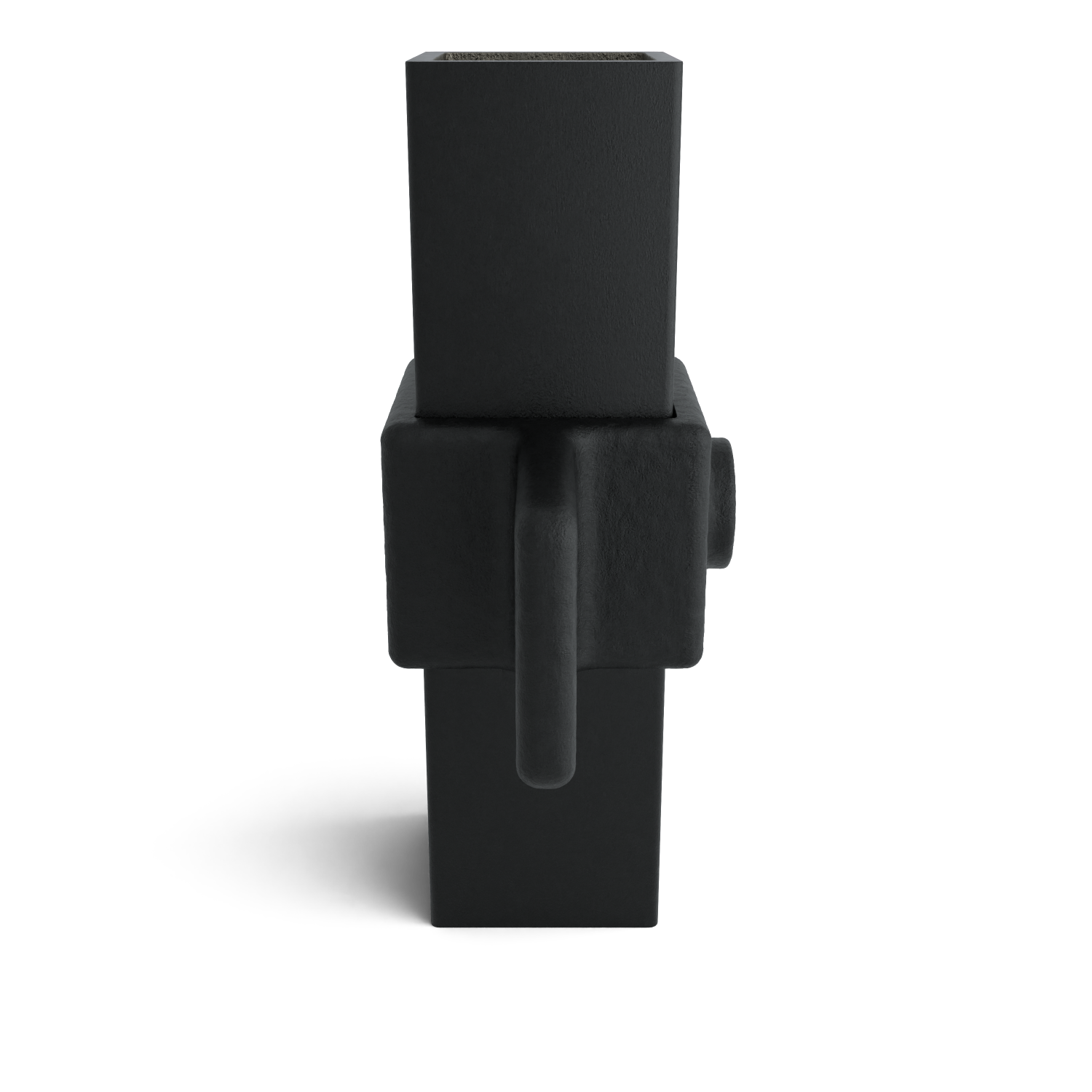

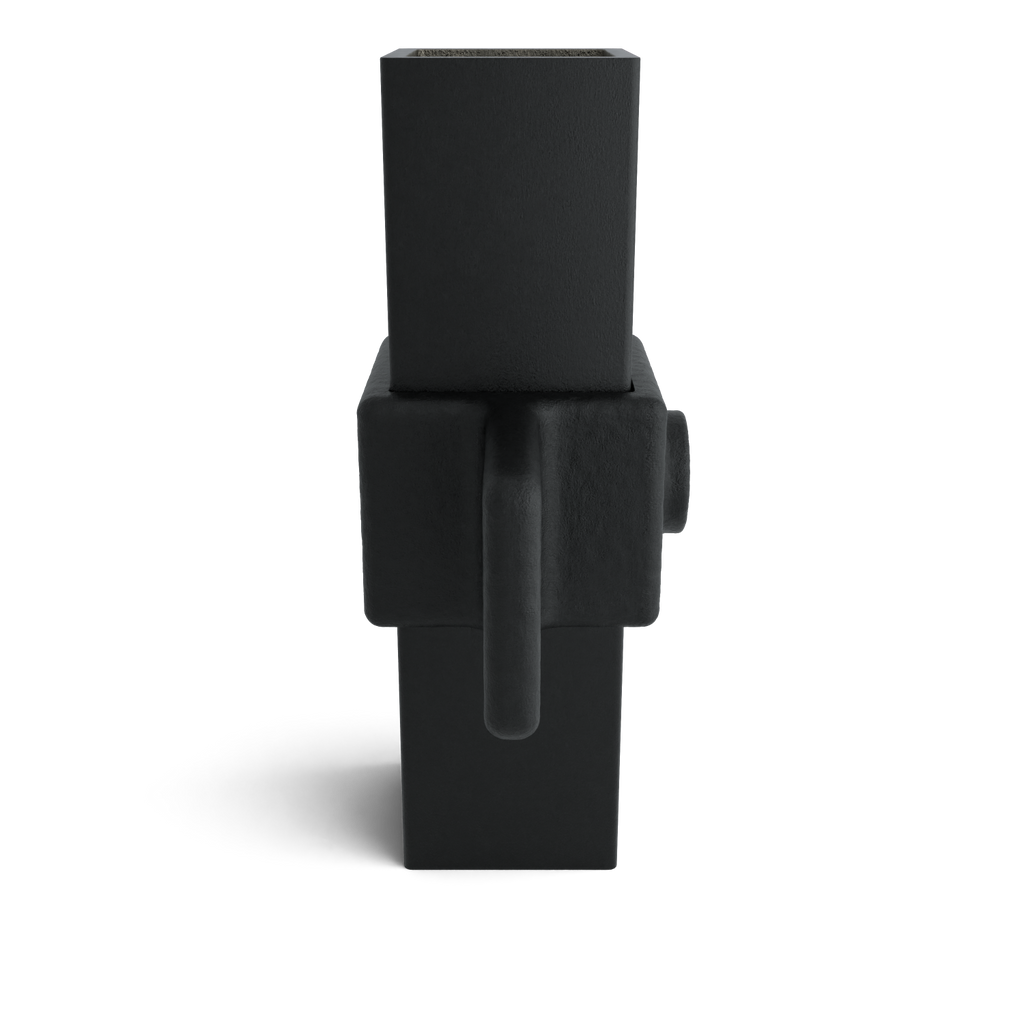

Het Oogdeel scharnierstuk wordt gebruikt in combinatie met een Hulsdeel scharnierstuk of een Hulsdeel scharniervoet om een scharnierende verbinding te creëren tussen twee steigerbuizen of tussen een buis en een vlakke ondergrond.
Door het oog- en hulsdeel te combineren ontstaat een draaipunt waarmee bijvoorbeeld deuren of draaibare panelen kunnen worden gemonteerd. Daarnaast kan deze combinatie worden toegepast om een schoor of verstelbare versteviging binnen een constructie te realiseren. Het oogdeel wordt ook gebruikt voor het bevestigen van panelen of planken aan een buis, als alternatief voor een bevestigingsring.
De oogdelen en hulsdelen van verschillende diameters zijn onderling op elkaar toepasbaar. Hierdoor kunnen ook verschillende buisdiameters scharnierend met elkaar worden verbonden zonder gebruik te maken van een buiskoppeling met verloop. Let op: de oog- en hulsdelen voor vierkant 25x25 mm zijn uitsluitend onderling compatibel en kunnen niet met andere diameters worden gecombineerd.
Montage met stelschroef
Deze buiskoppeling wordt gemonteerd met een meegeleverde stelschroef (inbusbout). Dankzij het slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm). Gebruik altijd de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

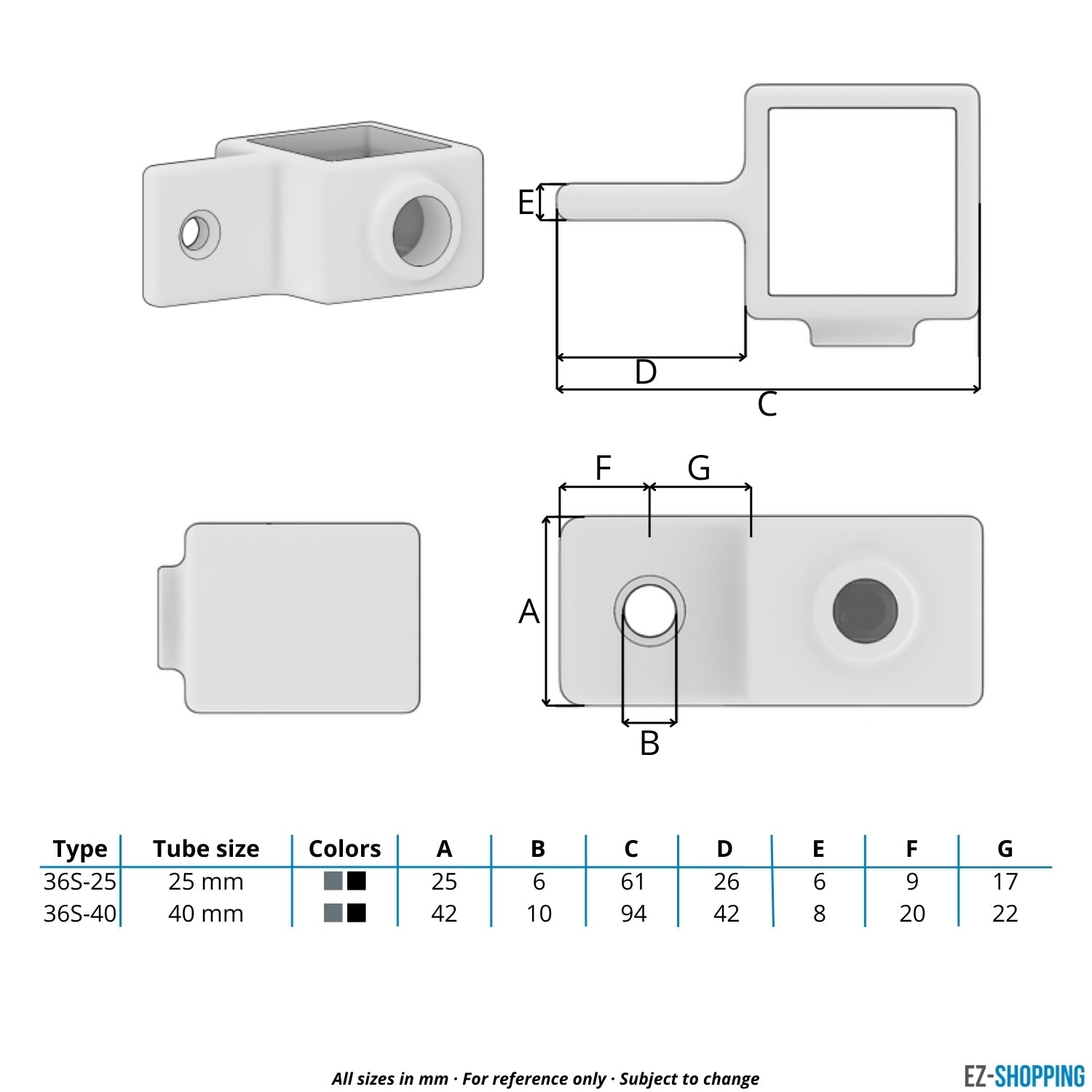

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Afwerking: KTL coating RAL9005
Deze zwarte buiskoppeling is voorzien van een KTL-coating met structuur in RAL9005. Deze elektrostatisch aangebrachte coating zorgt voor een strak en industrieel uiterlijk. De coating biedt bescherming voor gebruik binnenshuis. Voor permanente buitentoepassingen adviseren wij thermisch verzinkte koppelingen, of koppelingen met poedercoating (zoals ons outdoor en vintage assortiment) aangezien langdurige blootstelling aan vocht roestvorming kan veroorzaken.
Kwaliteit
Hoewel deze specifirke buiskoppeling (nog) niet TÜV gecertificeerd is, wordt deze wel geproduceerd volgens dezelfde strenge productienormen. Hierdoor biedt ook deze koppeling een sterke en betrouwbare verbinding tussen steigerbuizen. Voor vrijwel alle gangbare constructies zijn deze koppelingen ruim voldoende belastbaar en veilig in gebruik.
Meer weten over onze buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Ook bekend onder artikelnummer:
Z36S-40 (Type)
