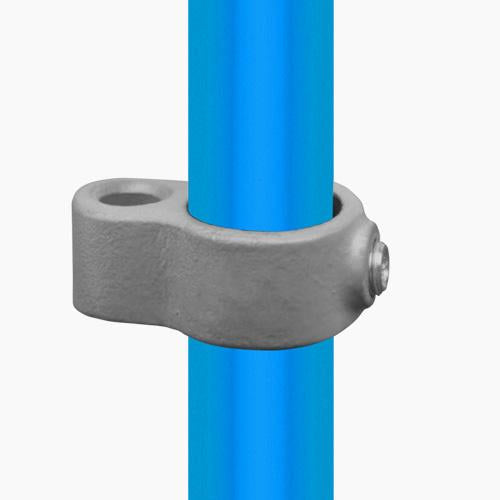

Het scharnieroog vormt samen met een scharnierpen een scharnierende verbinding binnen een steigerbuisconstructie. Het oogdeel wordt om de buis geklemd en fungeert als draaipunt voor bewegende delen.
In combinatie met de bijbehorende scharnierpen kan bijvoorbeeld in een hekwerk of reling van steigerbuis een draaibaar poortje of luik worden gerealiseerd.
Daarnaast wordt het scharnieroog toegepast bij schommelconstructies. Aan het oog kan een D-sluiting of harpsluiting worden bevestigd waaraan vervolgens de ketting of het touw van de schommel wordt gemonteerd.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
Montage met stelschroef
Onze buiskoppelingen worden gemonteerd door de stelschroef (standaard inbegrepen) vast te draaien tegen de buis. Dankzij dit slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met slechts een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is al voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm), gebruik wel de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

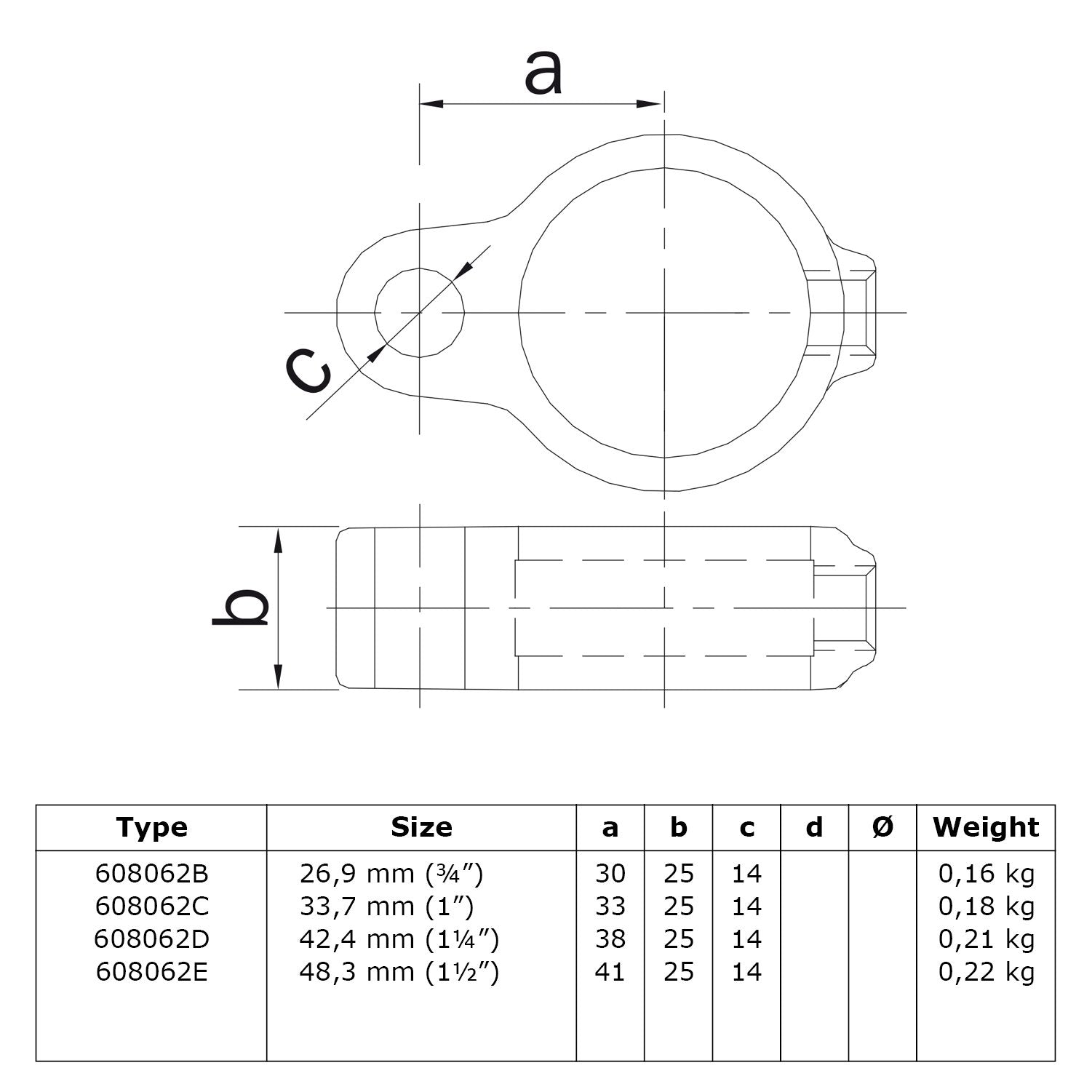

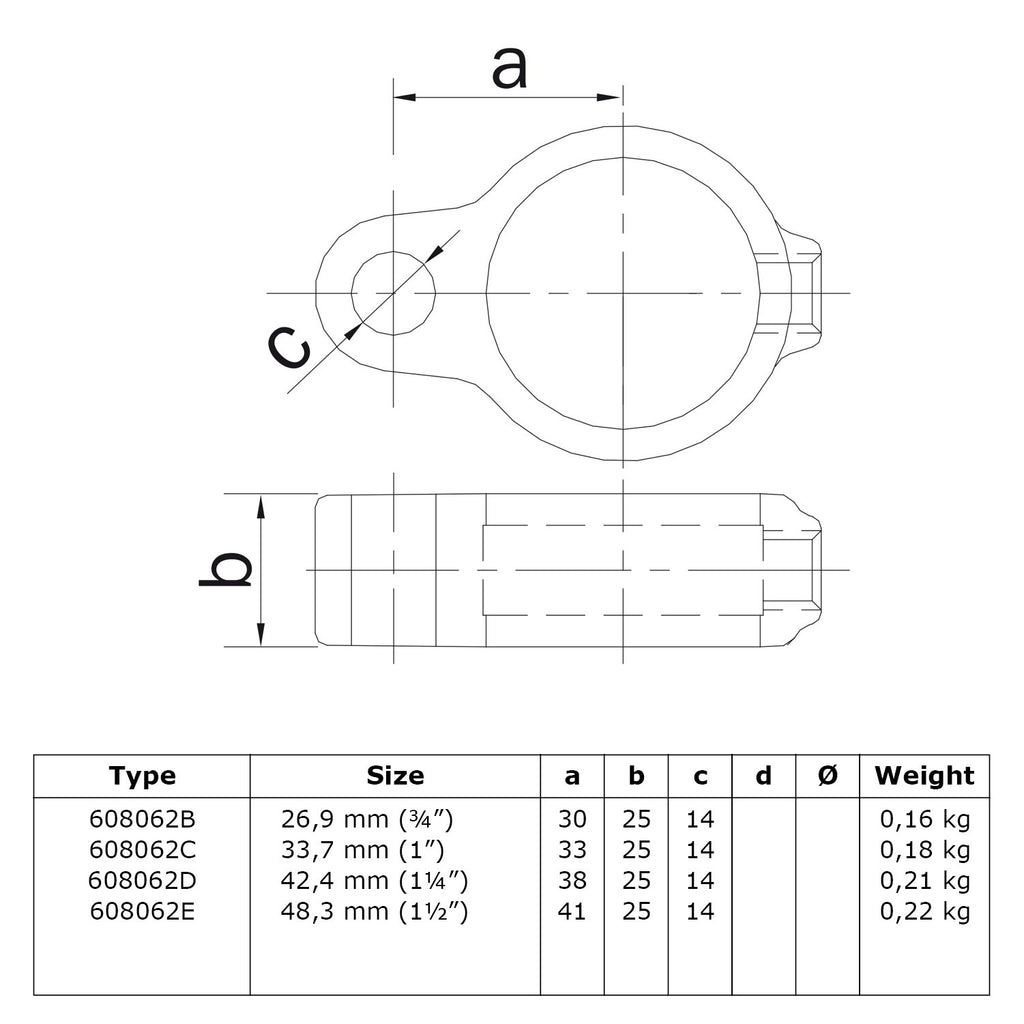

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Kwaliteit
Al onze buiskoppelingen worden geproduceerd naar strenge productienormen en kwaliteitscontroles. Hierdoor bieden onze buiskoppelingen sterke en betrouwbare verbindingen tussen steigerbuizen. Voor vrijwel alle gangbare constructies zijn deze koppelingen ruim voldoende belastbaar en veilig in gebruik. Meer weten over onze buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Vergelijkbare artikelnummers:
Dit product is vergelijkbaar met of een alternatief voor de volgende artikelnummers:
- 62C (Type)
- T-138B (Tubeclamps)
- 138-B (Tubeclamps Ltd.)
- C31G25 (Fast Clamp)
- 138-B34 (Interclamp)
- 78-6 (Kee Klamp)
