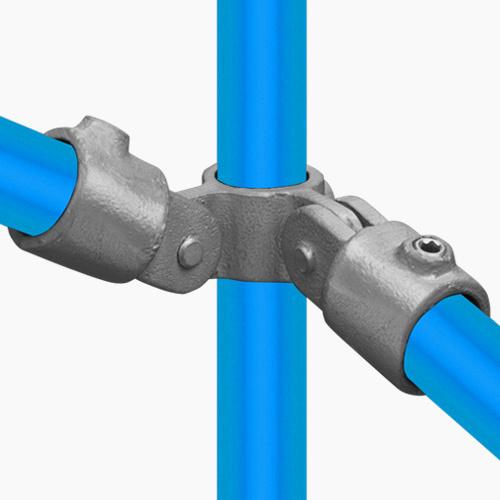

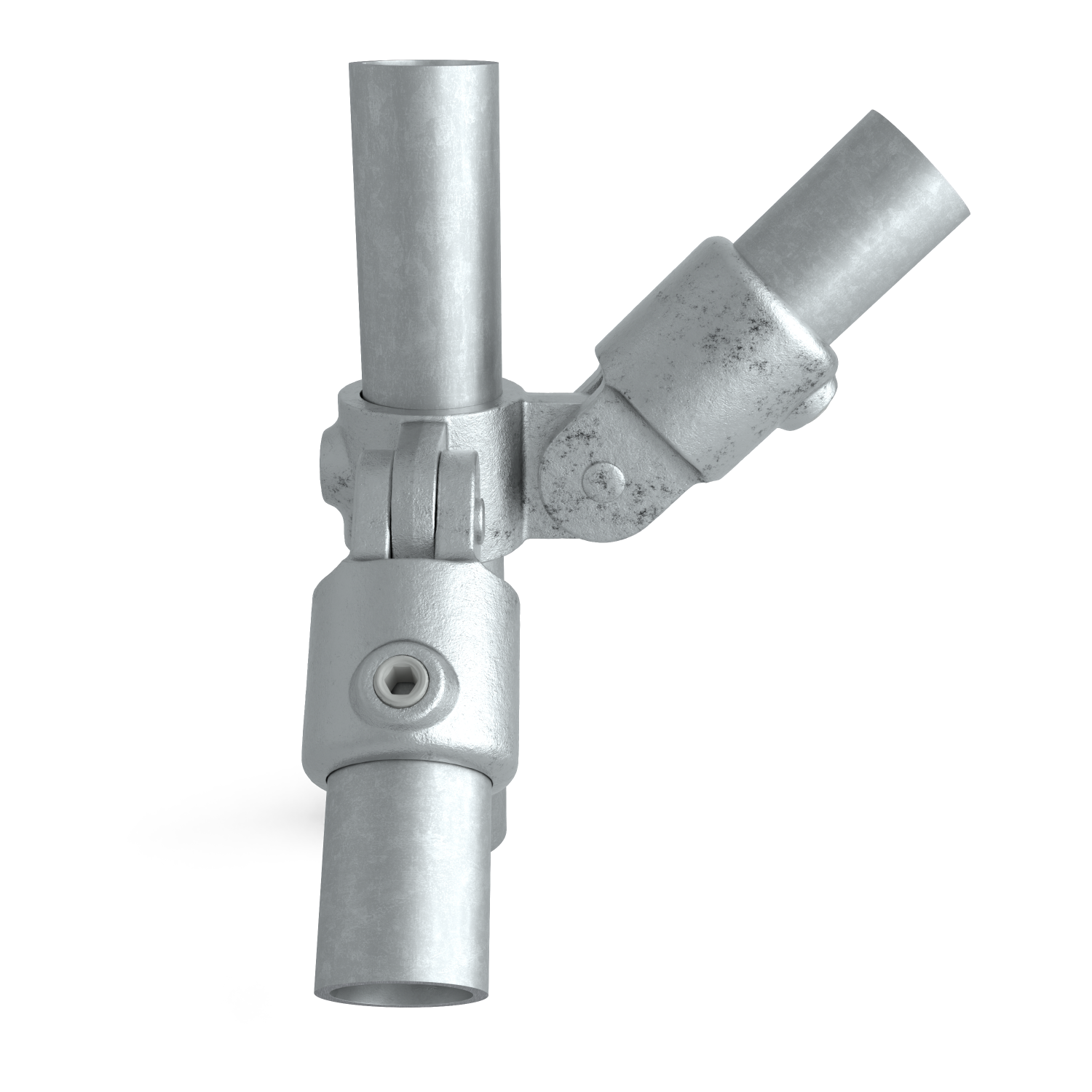

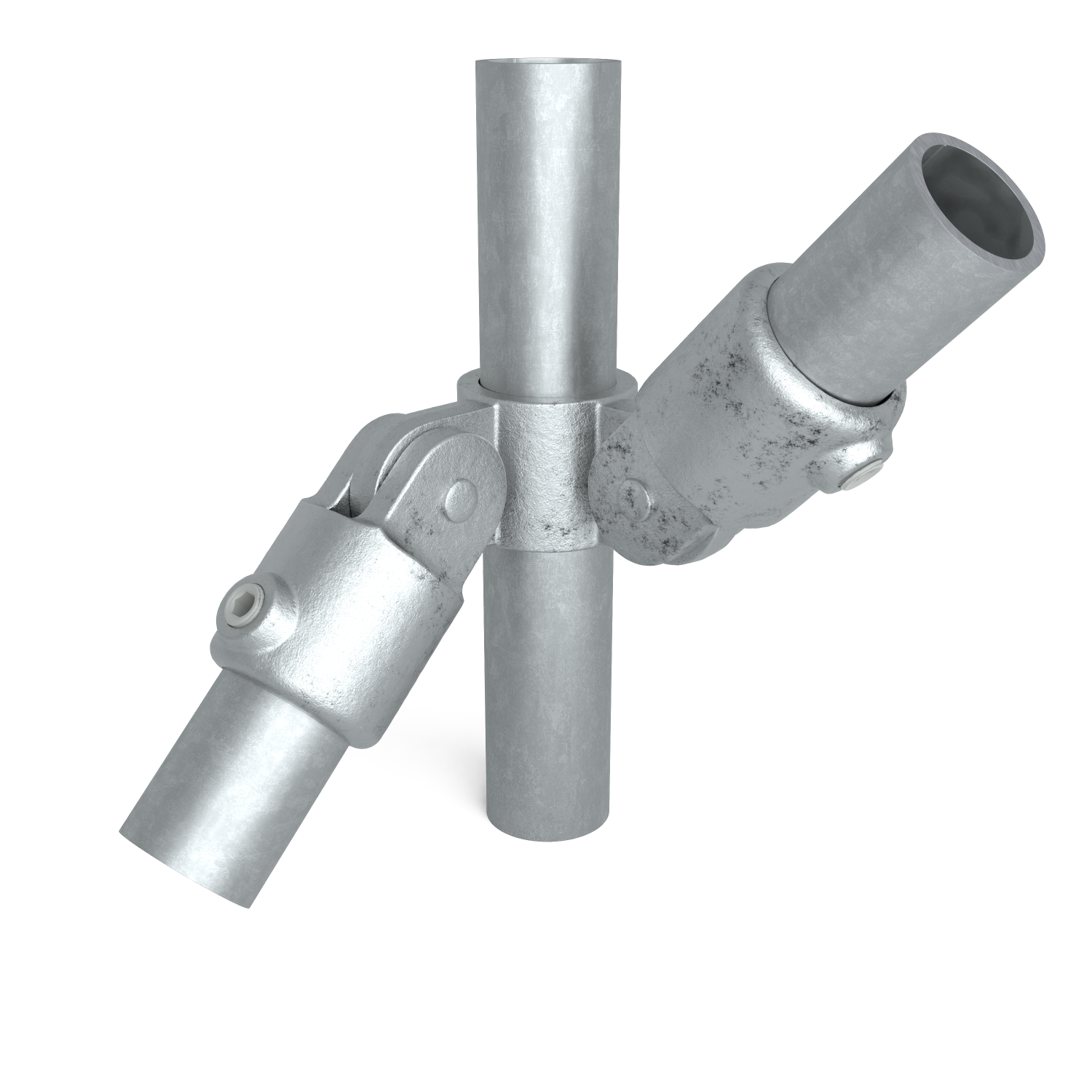

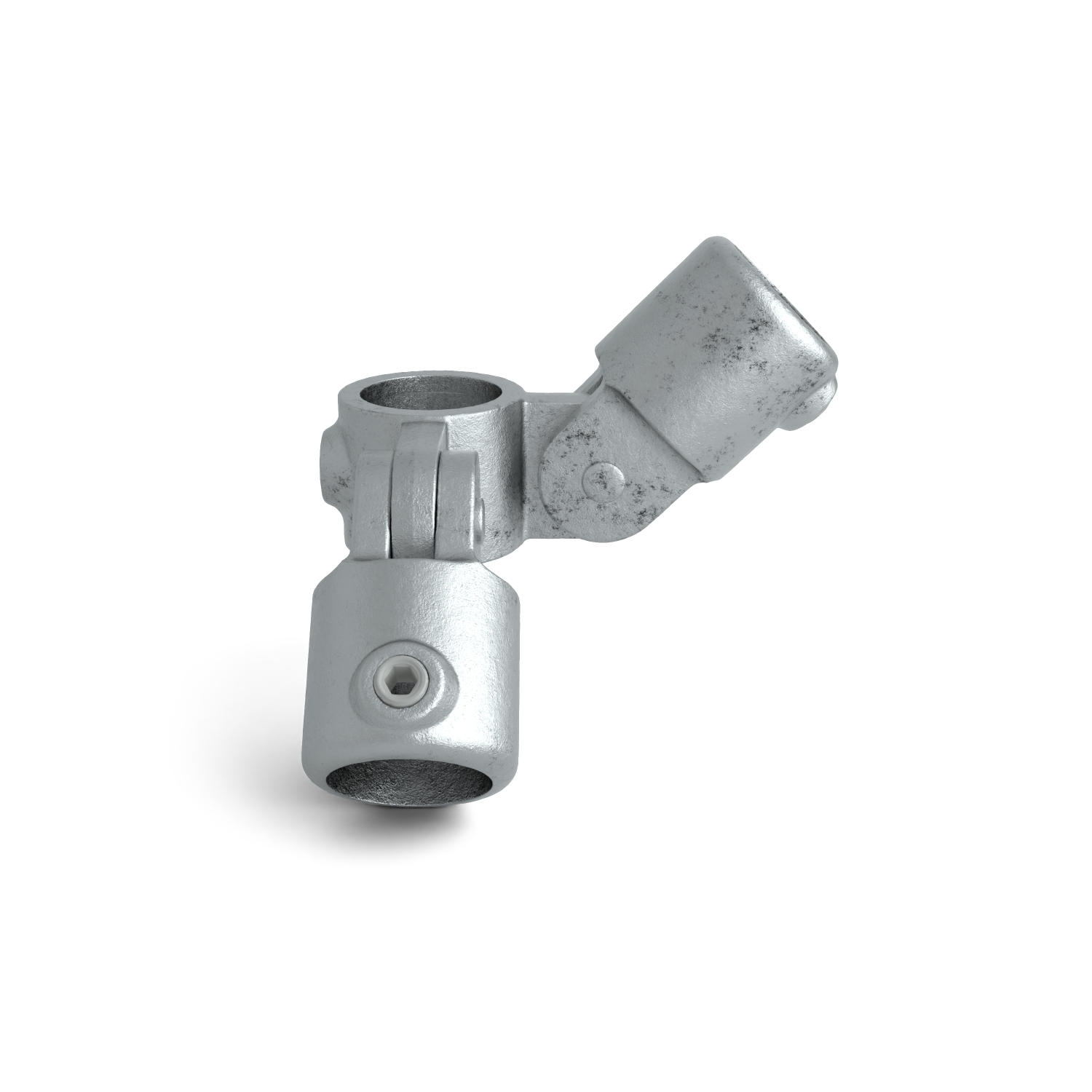

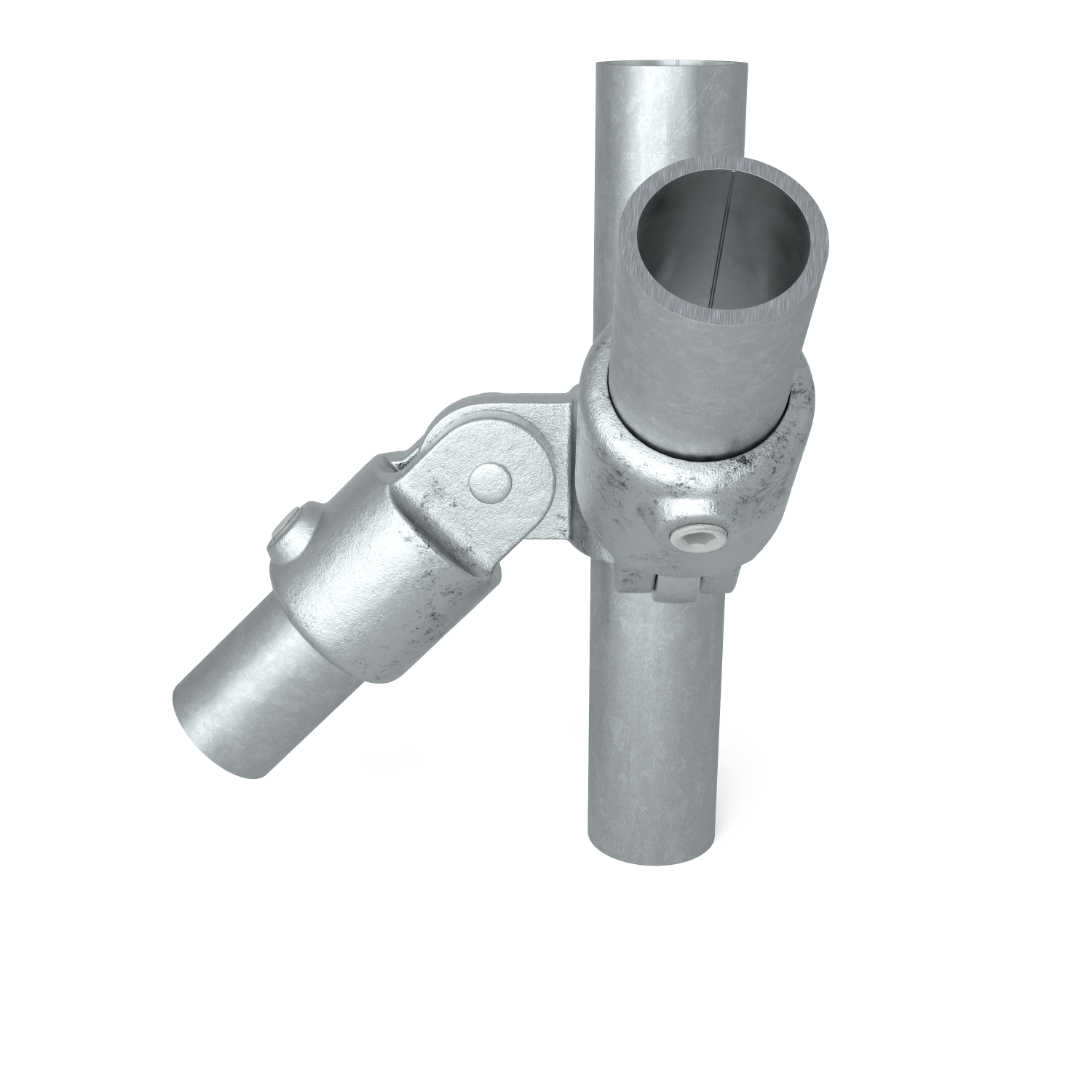

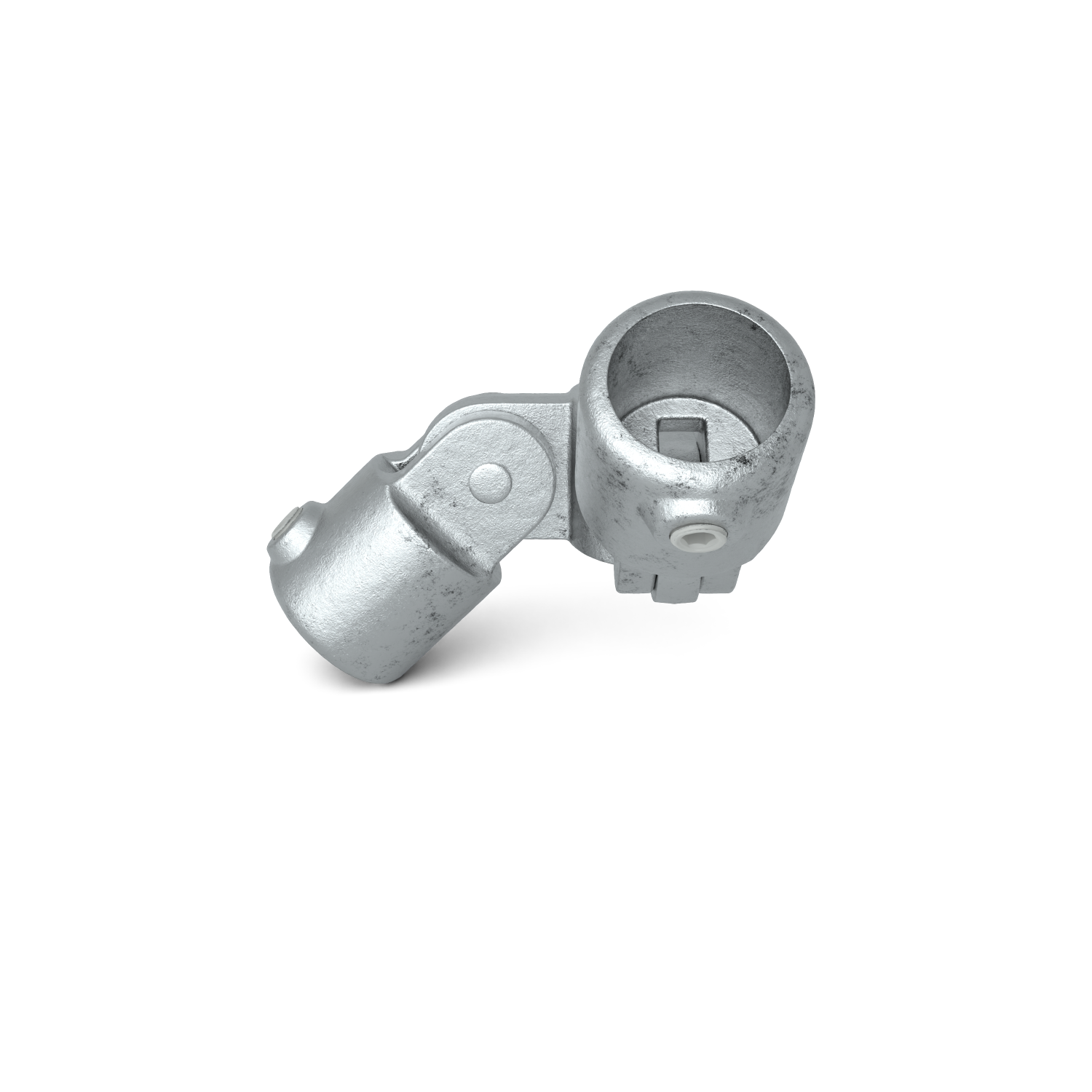

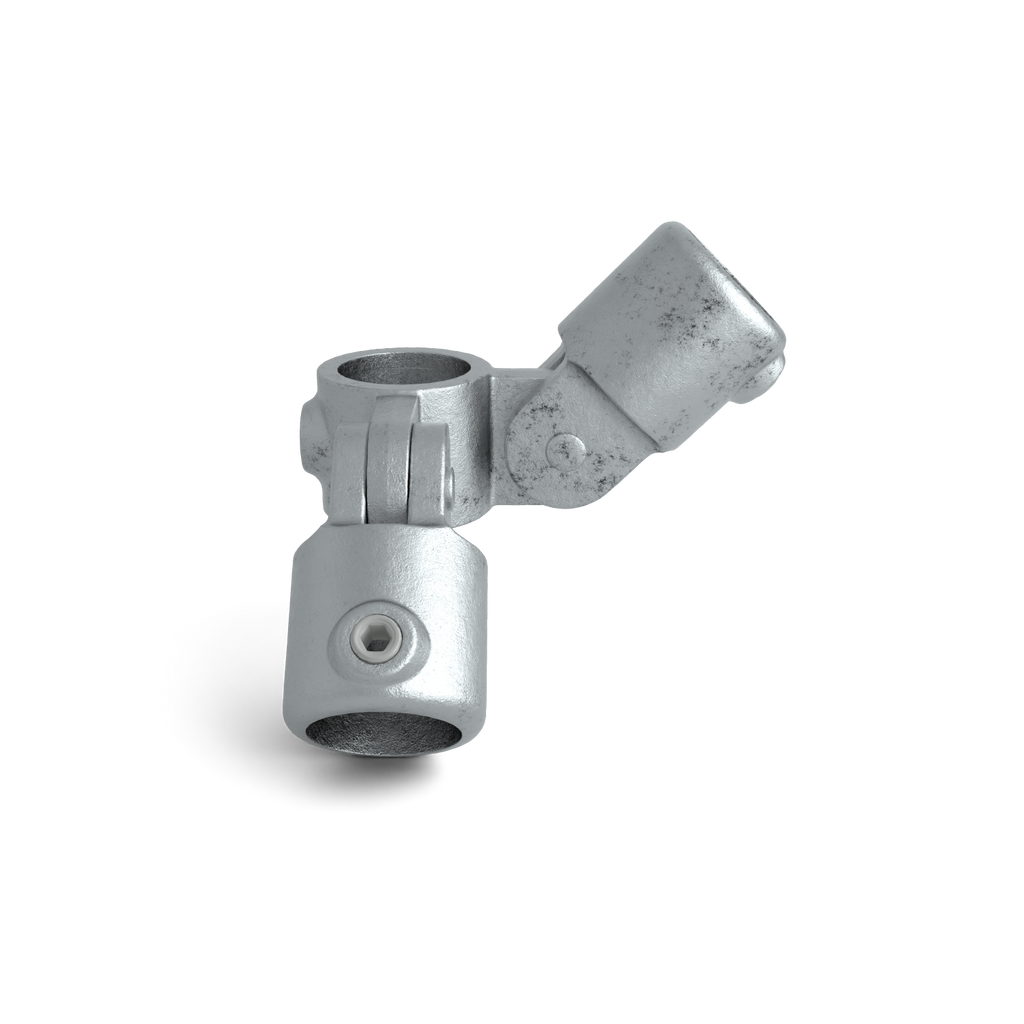

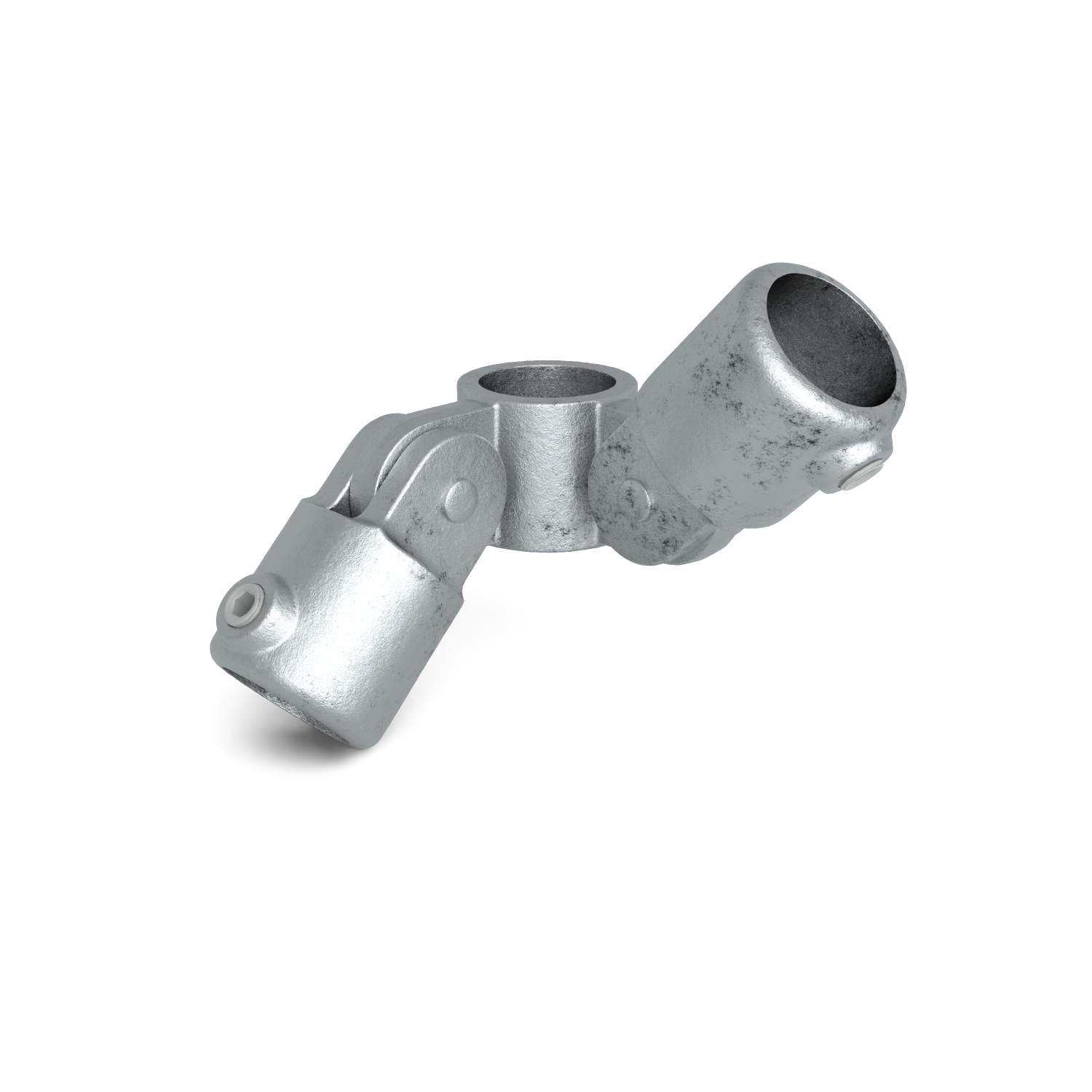

Het dubbele 90° scharnierstuk/strong> is een complete scharnierkoppeling met twee scharnierpunten die onderling in een vaste haakse hoek van 90° ten opzichte van elkaar staan. Hiermee kunnen twee buizen draaibaar worden gemonteerd aan één doorlopende steigerbuis.
De geïntegreerde scharnierpennen zijn niet demontabel en kunnen niet worden vastgezet. De verbinding blijft daardoor altijd vrij draaibaar. Deze uitvoering wordt toegepast wanneer twee draaipunten onder een vaste onderlinge hoek nodig zijn binnen één knooppunt. Meest voorkomend gebruik van deze buiskoppeling is in hoeken van overkappingen of andere frames die schoren nodig hebben voor extra stabiliteit.
Afwerking: thermisch verzinkt (ISO 1461)
Deze buiskoppeling is thermisch verzinkt volgens ISO 1461. Bij dit proces wordt de koppeling ondergedompeld in vloeibaar zink, waardoor een sterke en duurzame beschermlaag ontstaat. De zinklaag beschermt tegen corrosie en maakt de buiskoppeling uitstekend geschikt voor buitentoepassingen en langdurig gebruik onder wisselende weersomstandigheden.
Montage met stelschroef
Onze buiskoppelingen worden gemonteerd door de stelschroef (standaard inbegrepen) vast te draaien tegen de buis. Dankzij dit slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met slechts een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is al voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm), gebruik wel de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

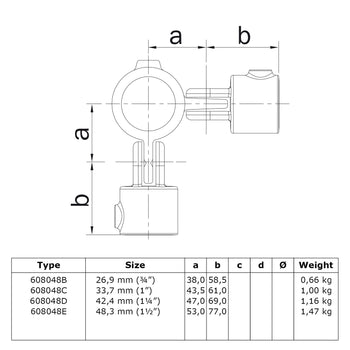

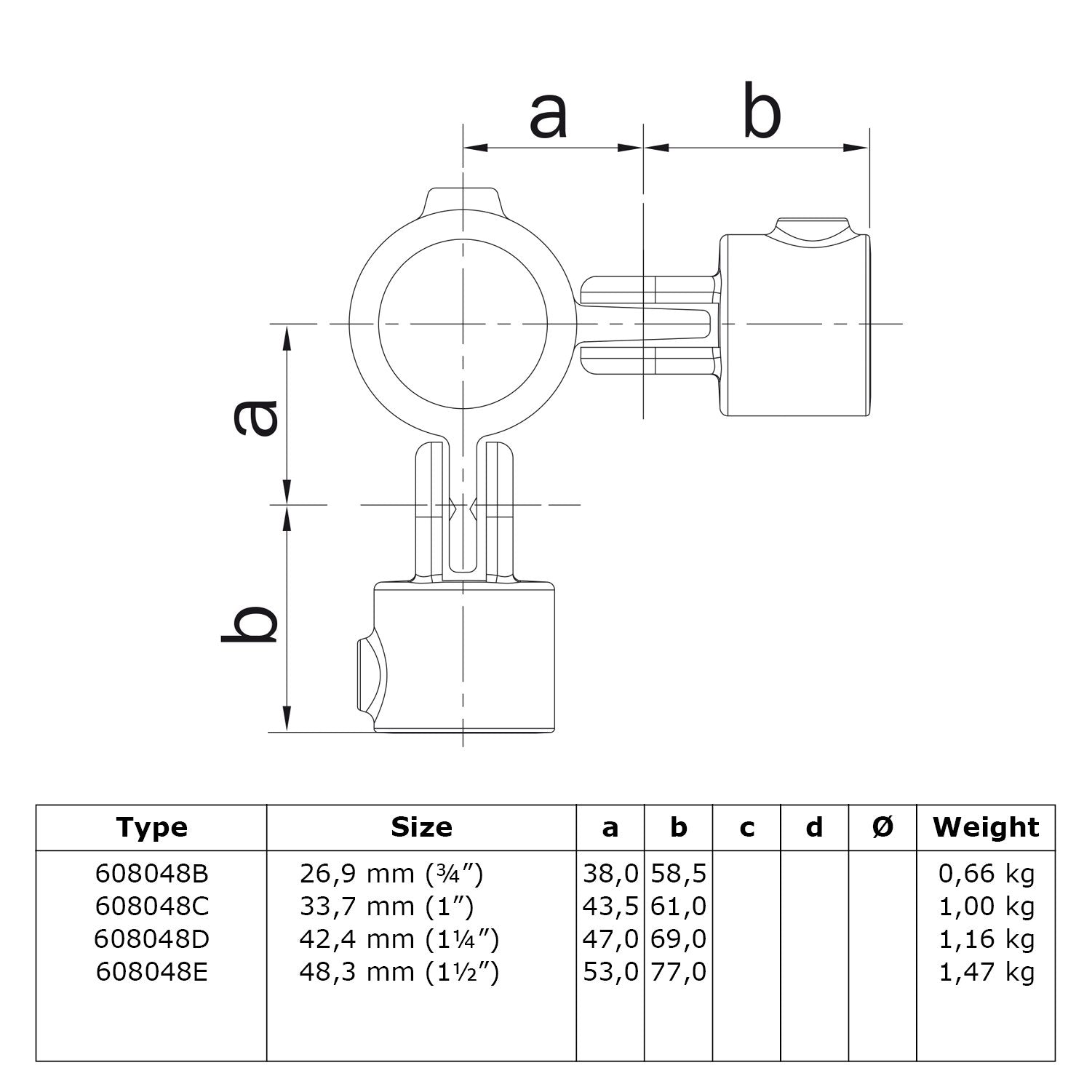

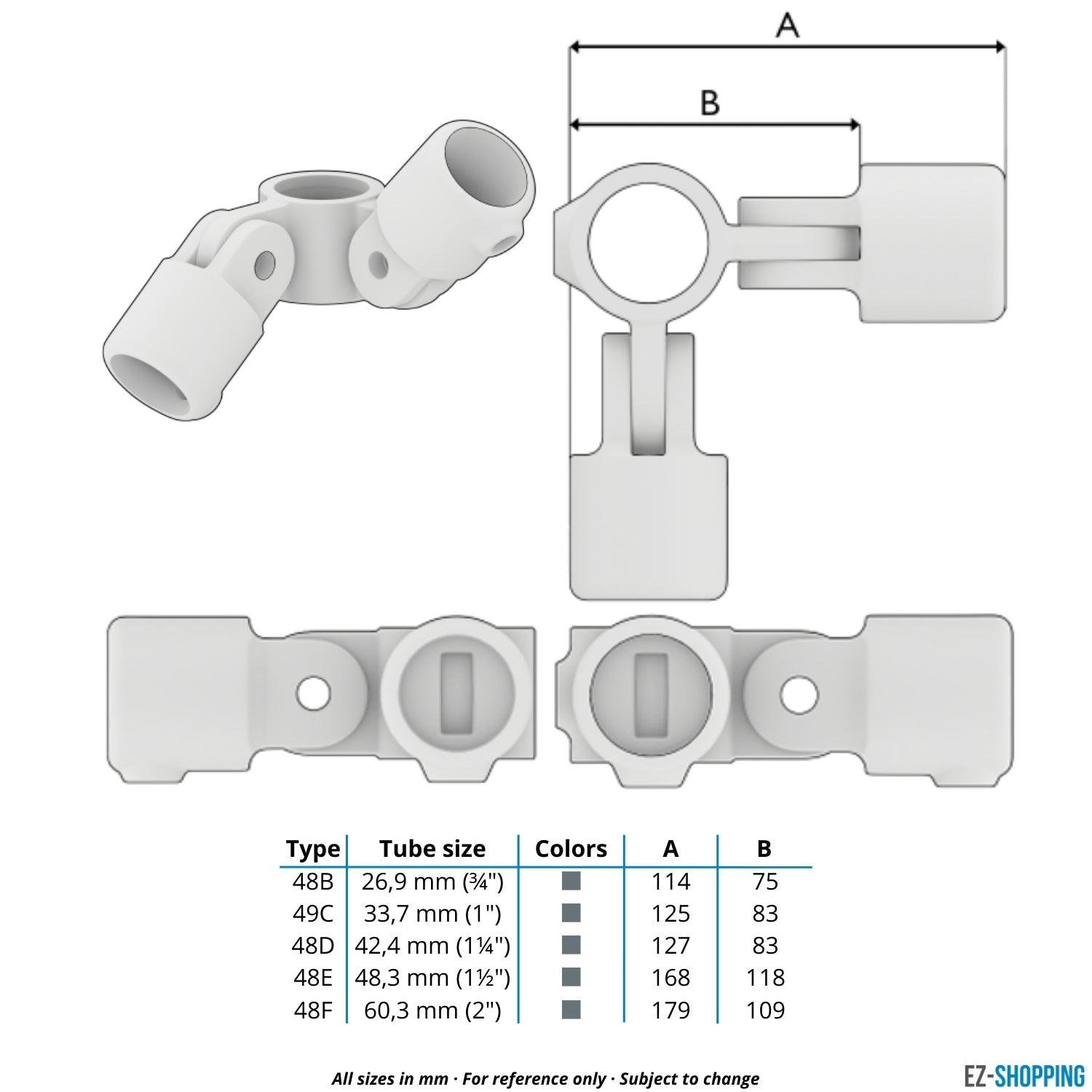

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Vergelijkbare artikelnummers:
Dit product is vergelijkbaar met of een alternatief voor de volgende artikelnummers:
- 48D (Type)
- T-168C (Tubeclamps)
- 168-C (Tubeclamps Ltd.)
- C48G32 (Fast Clamp)
- 168-C42 (Interclamp)
- C52-777 (Kee Klamp)
