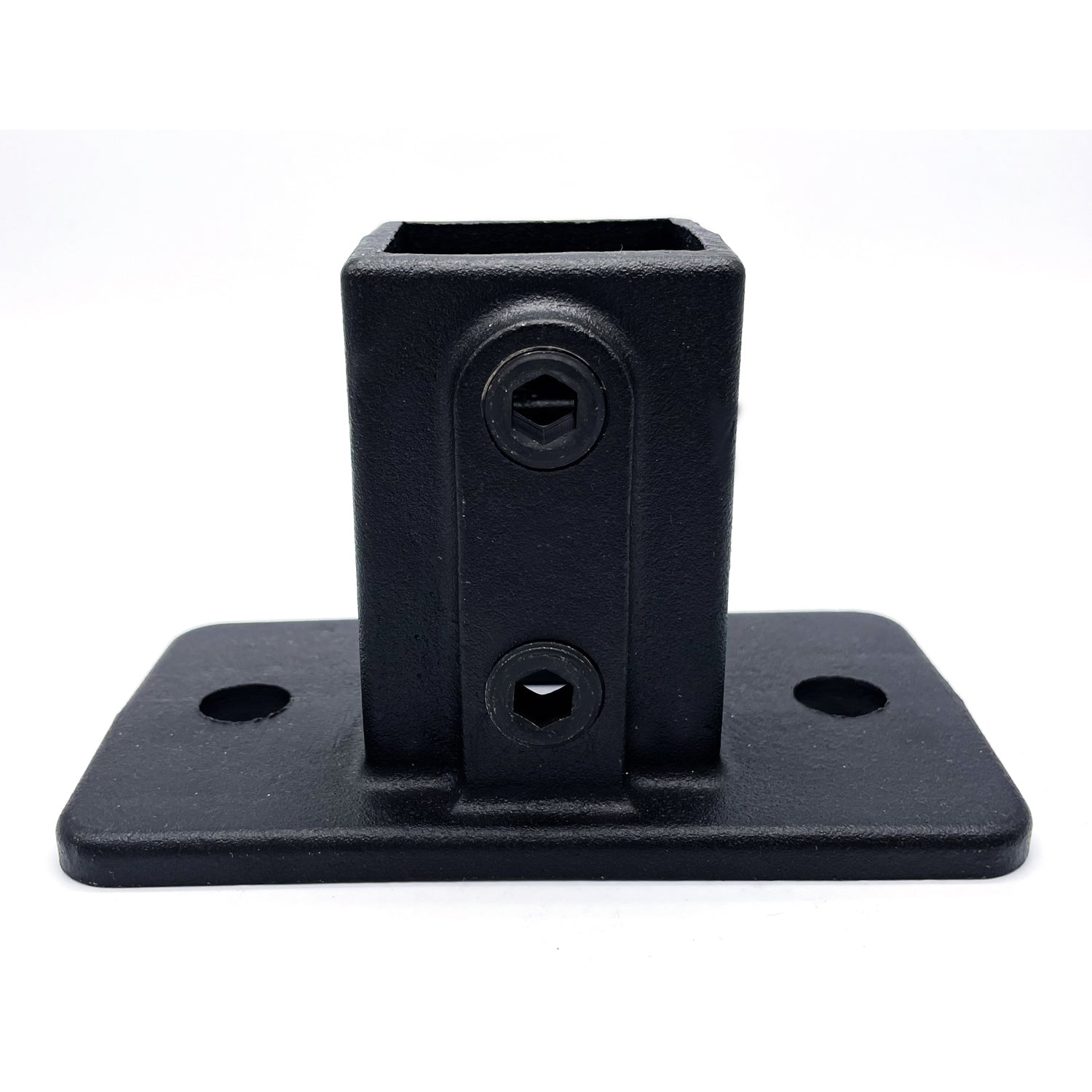

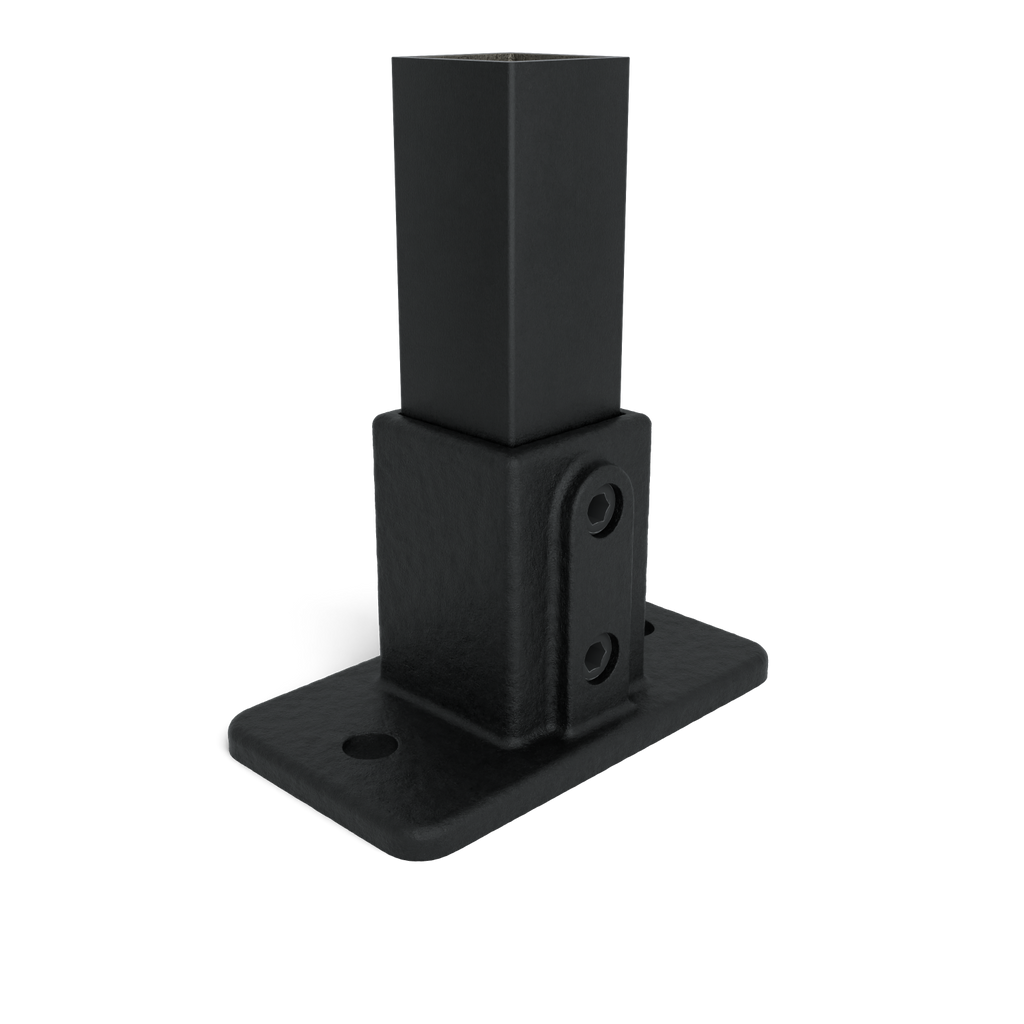

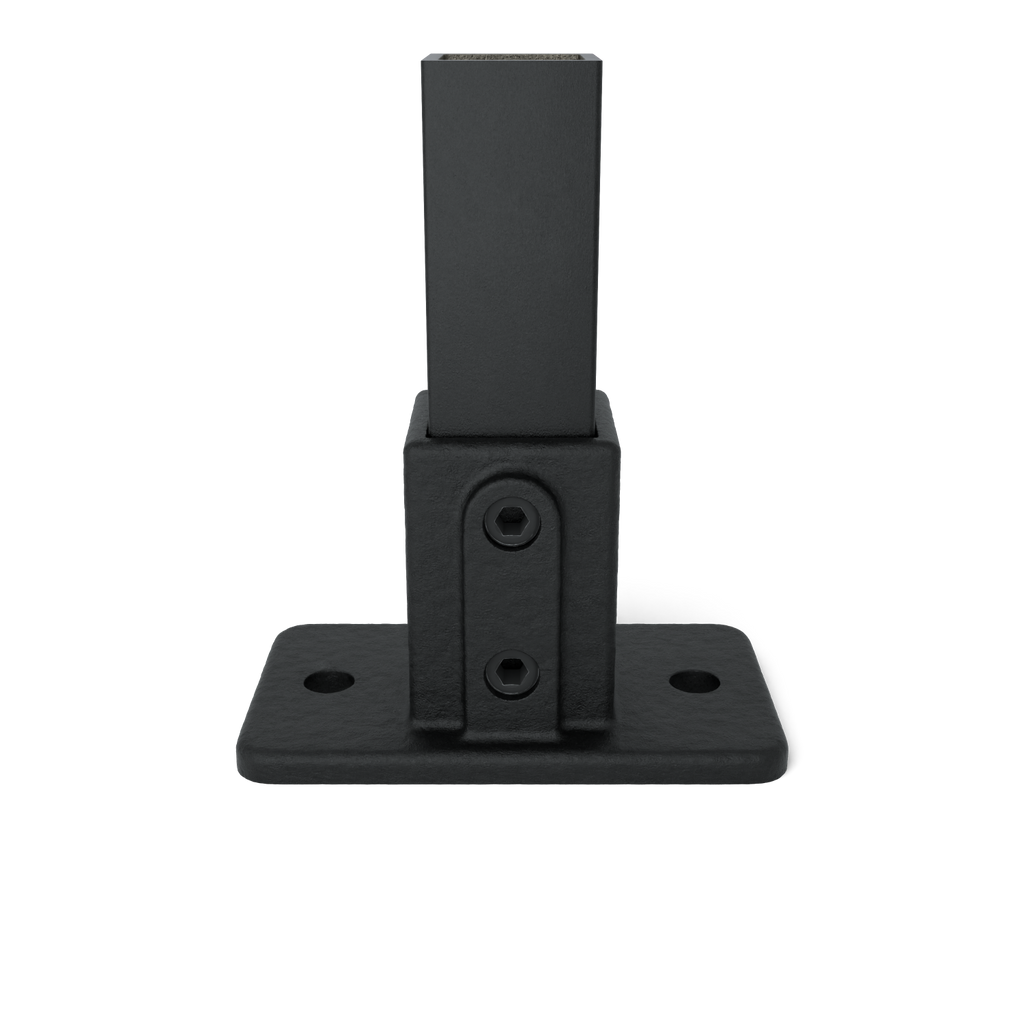

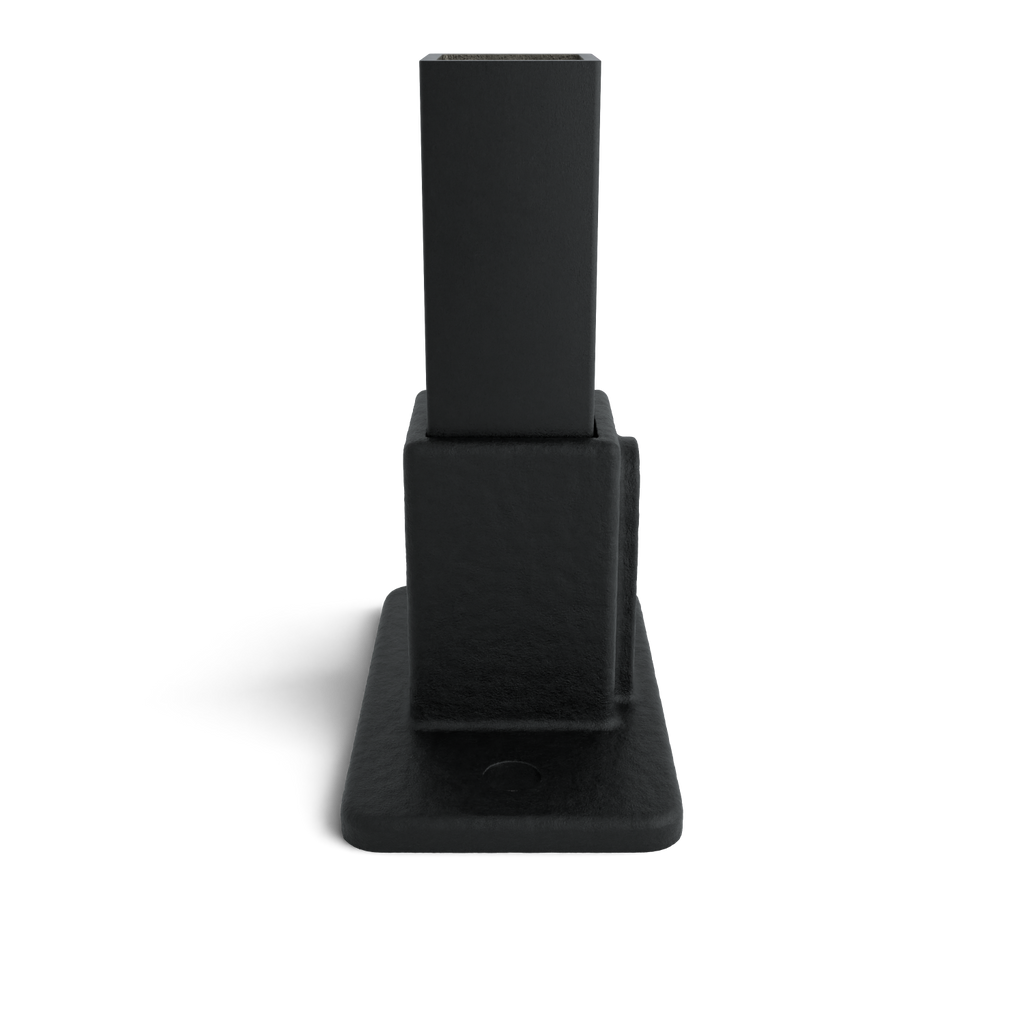

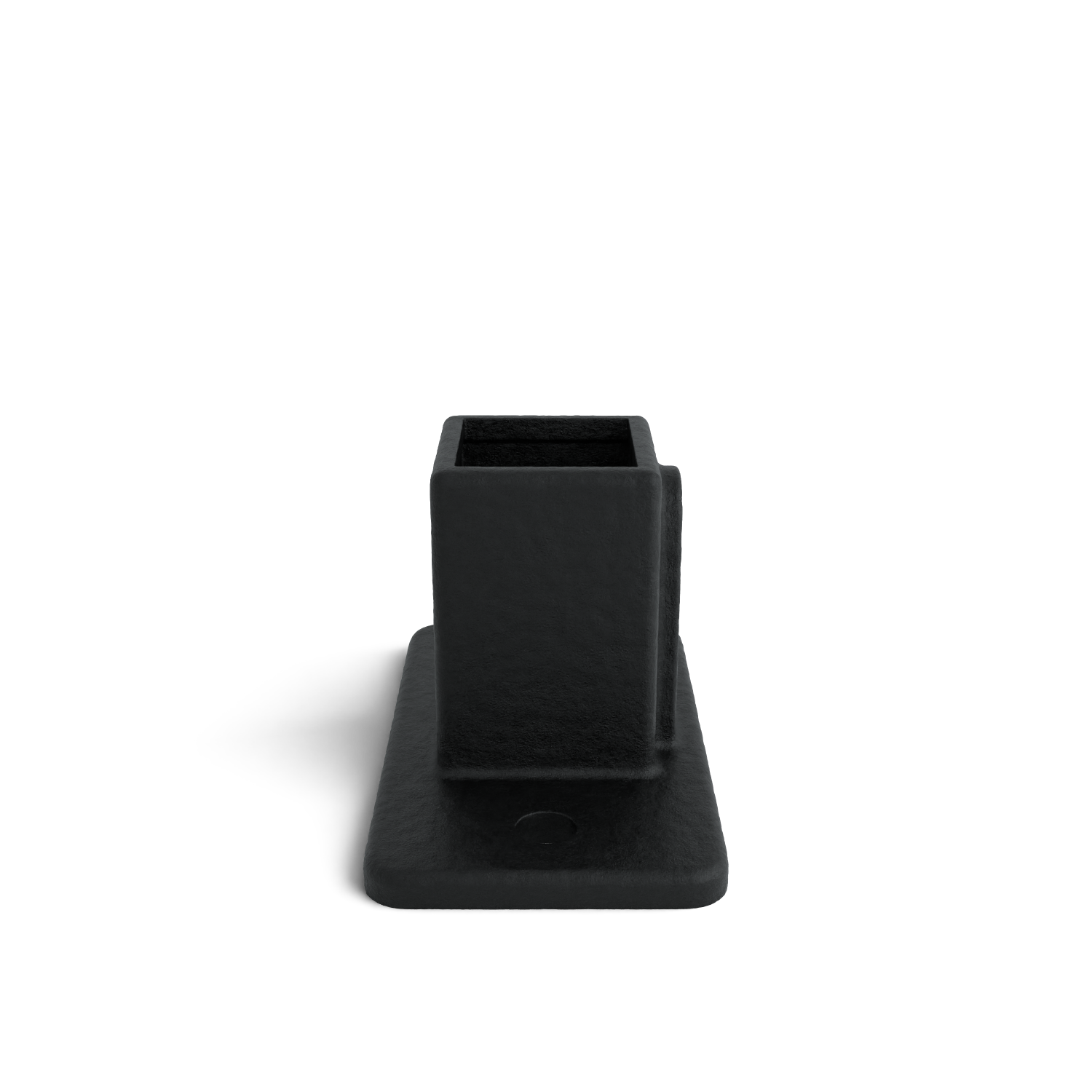

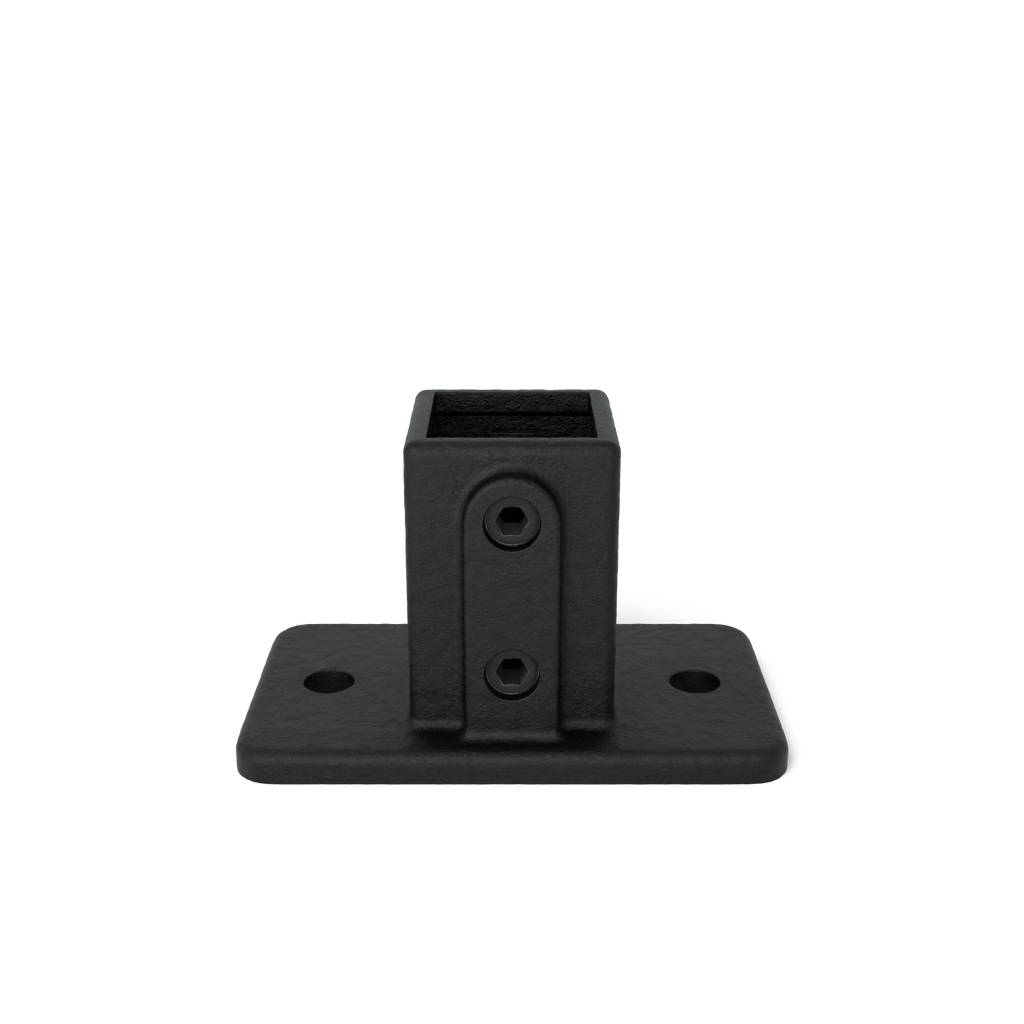

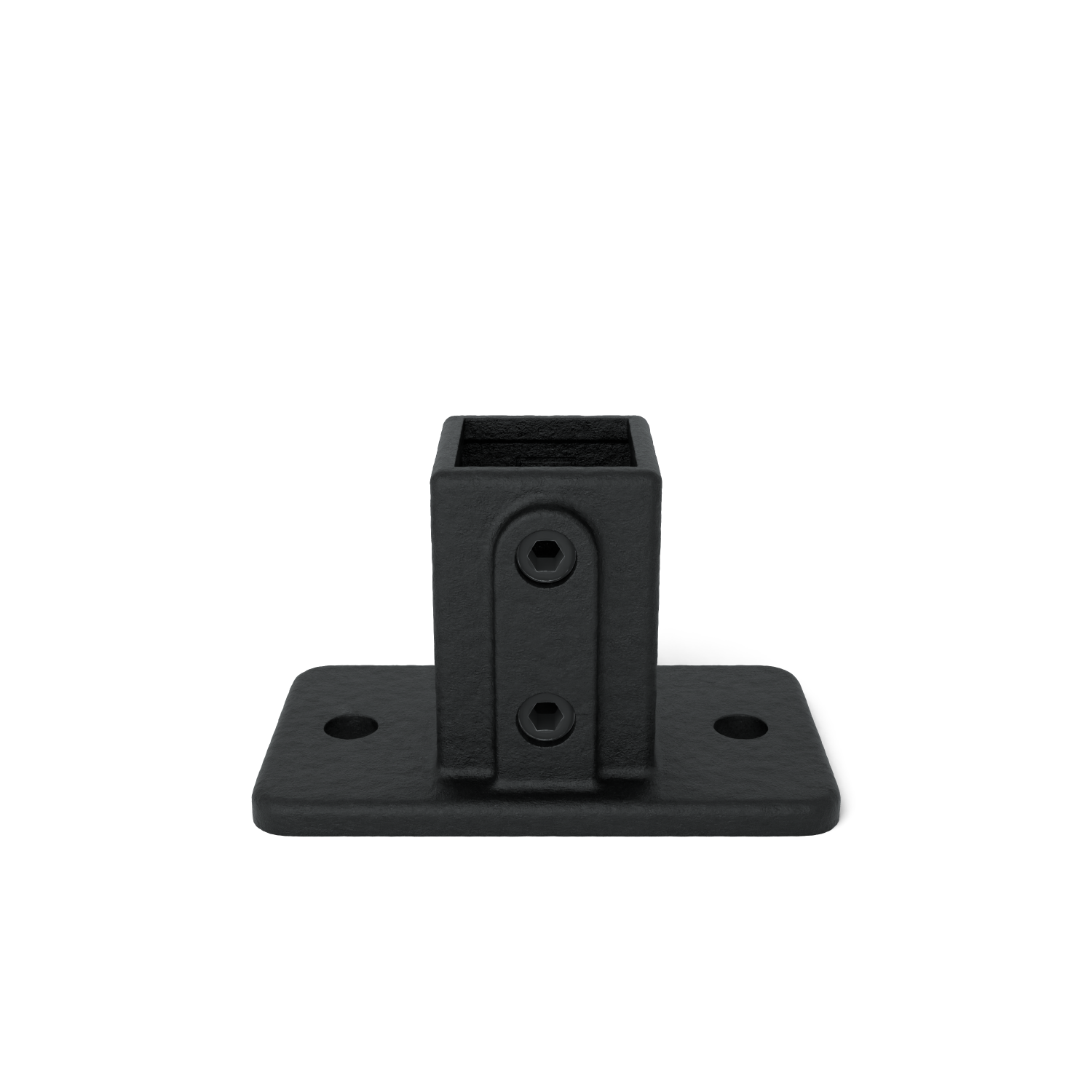

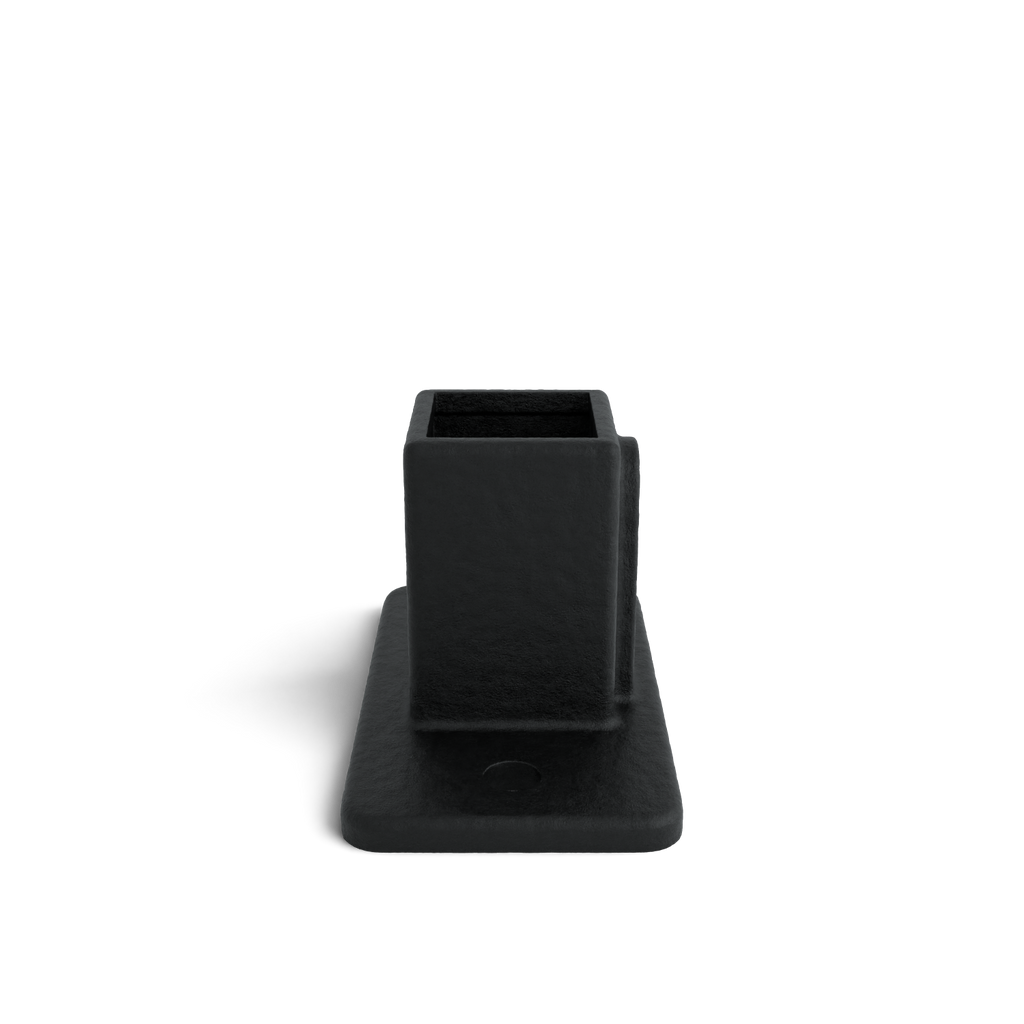

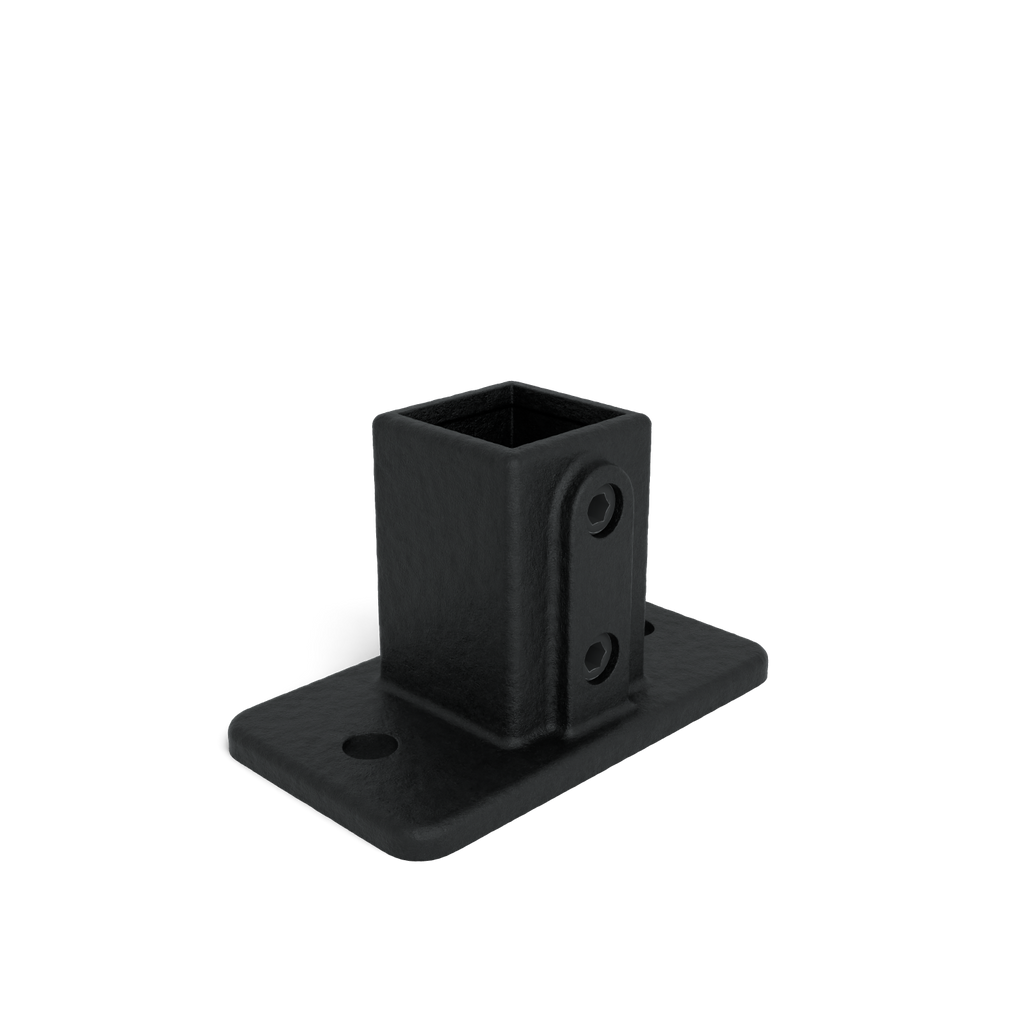

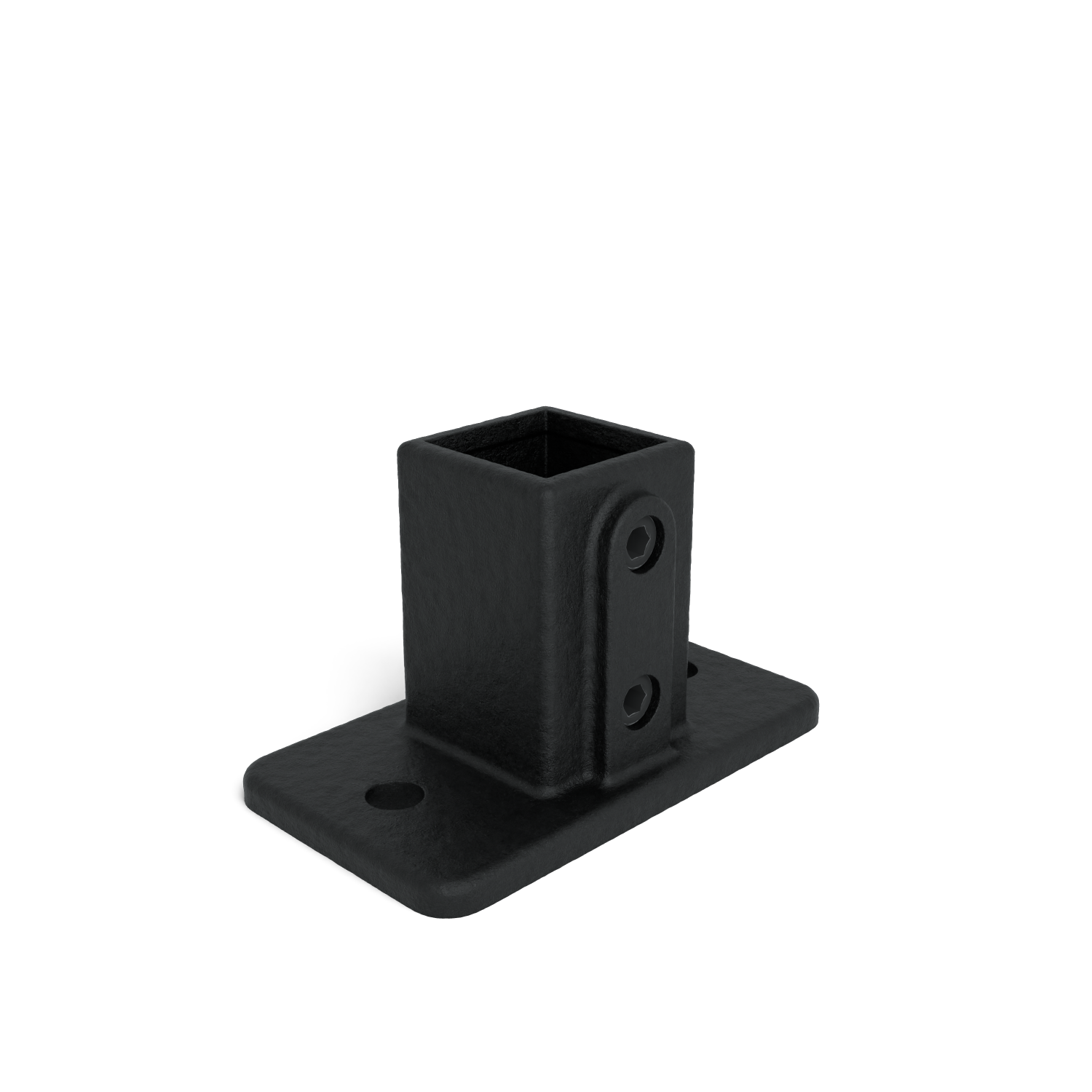

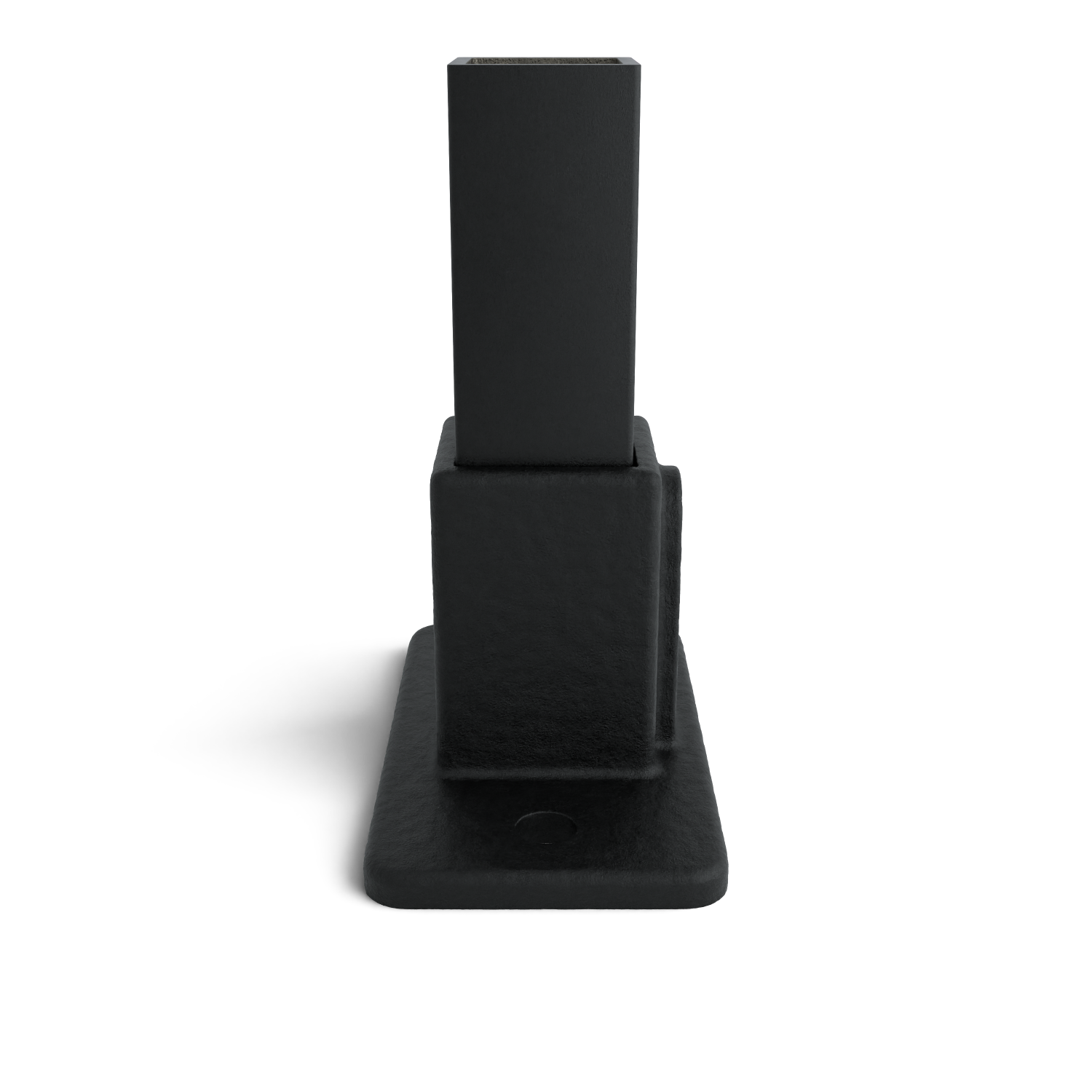

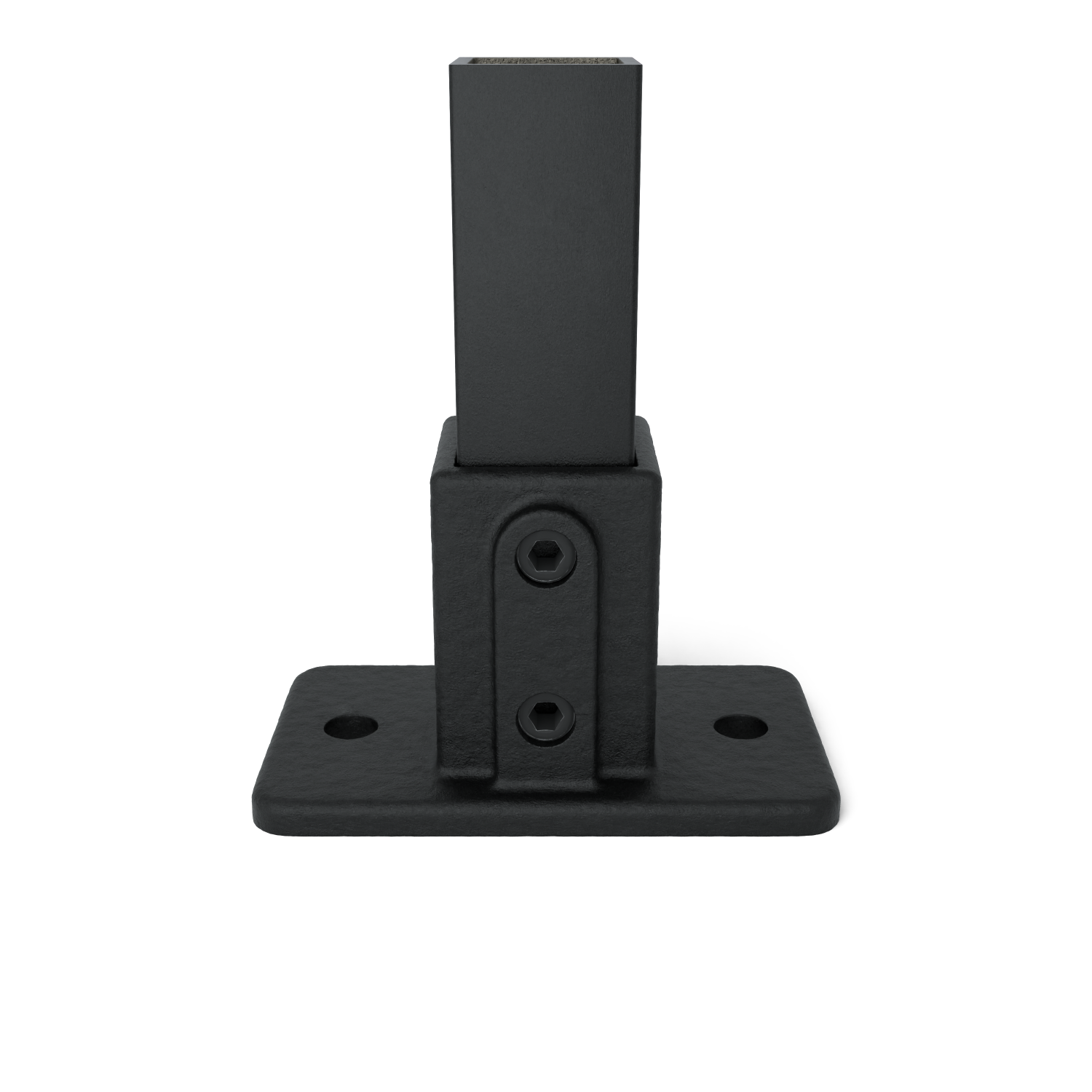

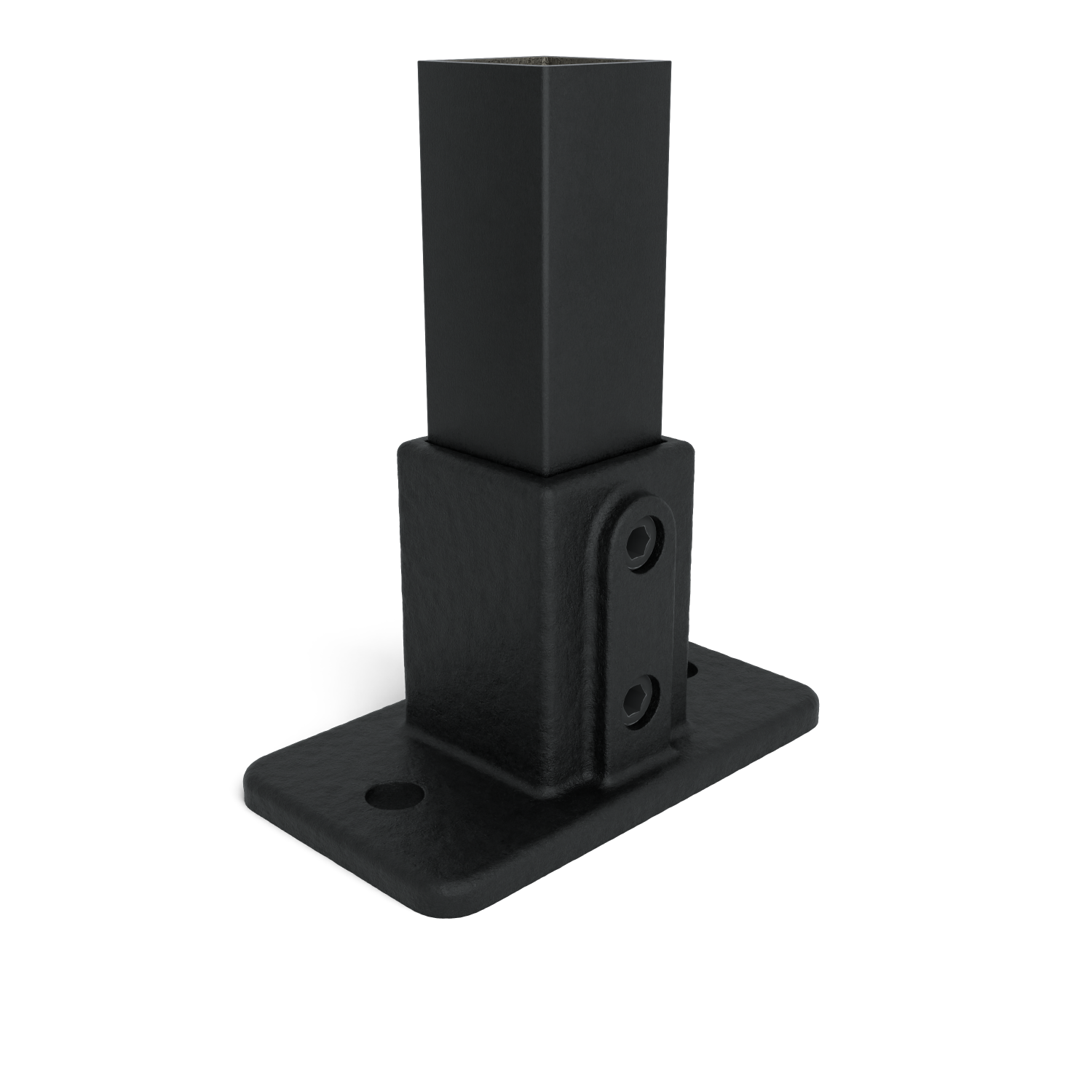

De ovale voetplaat is een extra sterke buiskoppeling die wordt toegepast als dragende voet of bevestigingspunt binnen steigerbuisconstructies. Dankzij de ovale flens met groter draagoppervlak is deze uitvoering beter geschikt voor toepassingen waarbij hogere krachten optreden, zoals balustrades, hekwerken en veiligheidsconstructies.
De dubbele stelschroef verhoogt de slipweerstand van de buis ten opzichte van de ronde voetplaat en zorgt voor een stabiele en betrouwbare verbinding. Voor optimale sterkte dienen de montagegaten in de flens in lijn te liggen met de verwachte laterale belasting.
Montage met stelschroef
Deze buiskoppeling wordt gemonteerd met een meegeleverde stelschroef (inbusbout). Dankzij het slimme klemsysteem ontstaat een veilige, slipvrije verbinding tussen buis en koppeling met een maximale schuifbelasting tot wel 900 kg. Met een inbussleutel zet je de steigerbuis eenvoudig en stevig vast. Handvast aandraaien is voldoende (gebruik je een momentsleutel, stel deze dan in op maximaal 39 Nm). Gebruik altijd de juiste maat inbussleutel om beschadiging van de kop te voorkomen. De juiste inbussleutels bestel je eenvoudig mee.

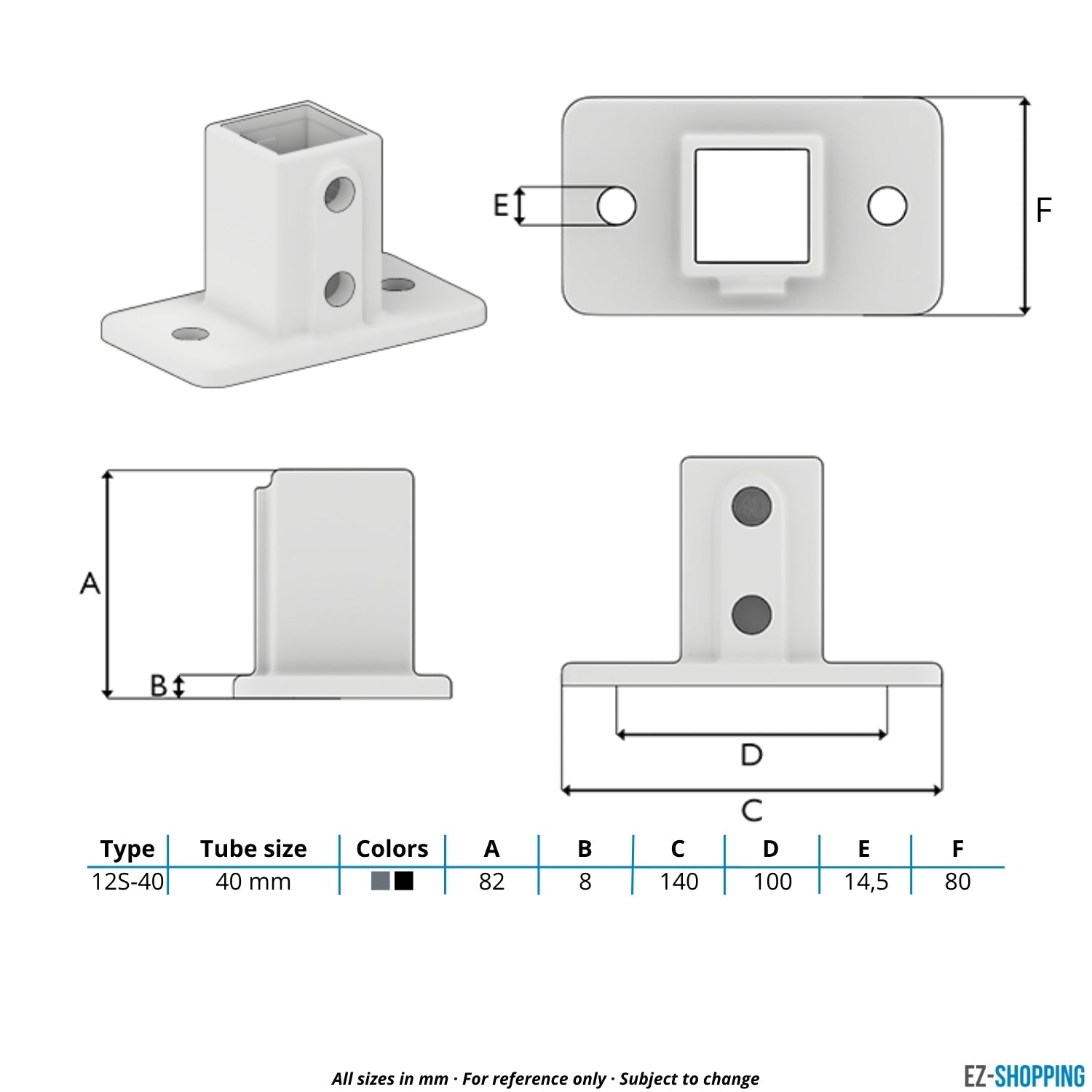

Welke maat buiskoppeling heb je nodig?
De maat die bij een buiskoppeling vermeld staat, verwijst altijd naar de buitendiameter van de buis waarvoor deze geschikt is. De koppeling zelf is bewust iets ruimer geproduceerd, zodat ook buizen met kleine productietoleranties perfect passen. Door het stelschroefsysteem wordt de buis stevig geklemd en ontstaat een sterke en betrouwbare constructie.
Materiaal en productienorm
Wij kiezen voor kwaliteit en daarom worden onze buiskoppelingen gemaakt van hoogwaardig nodulair gietijzer volgens EN 1562 en materiaalsoort KTH350-10. Dit type gietijzer staat bekend om zijn hoge treksterkte en slagvastheid, waardoor het uitstekend geschikt is voor dragende constructies. In tegenstelling tot standaard staal biedt nodulair gietijzer een optimale combinatie van sterkte, duurzaamheid en maatvastheid. Hierdoor zijn onze steigerbuis koppelingen geschikt voor zowel lichte als zware toepassingen.
Afwerking: KTL coating RAL9005
Deze zwarte buiskoppeling is voorzien van een KTL-coating met structuur in RAL9005. Deze elektrostatisch aangebrachte coating zorgt voor een strak en industrieel uiterlijk. De coating biedt bescherming voor gebruik binnenshuis. Voor permanente buitentoepassingen adviseren wij thermisch verzinkte koppelingen, of koppelingen met poedercoating (zoals ons outdoor en vintage assortiment) aangezien langdurige blootstelling aan vocht roestvorming kan veroorzaken.
Kwaliteit
Hoewel deze specifirke buiskoppeling (nog) niet TÜV gecertificeerd is, wordt deze wel geproduceerd volgens dezelfde strenge productienormen. Hierdoor biedt ook deze koppeling een sterke en betrouwbare verbinding tussen steigerbuizen. Voor vrijwel alle gangbare constructies zijn deze koppelingen ruim voldoende belastbaar en veilig in gebruik.
Meer weten over onze buiskoppelingen? Lees onze blog Alles over buiskoppelingen.
Ook bekend onder artikelnummer:
Z12S-40 (Type)
